Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Milwaukee 4000384494 ( HDE13RQD )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

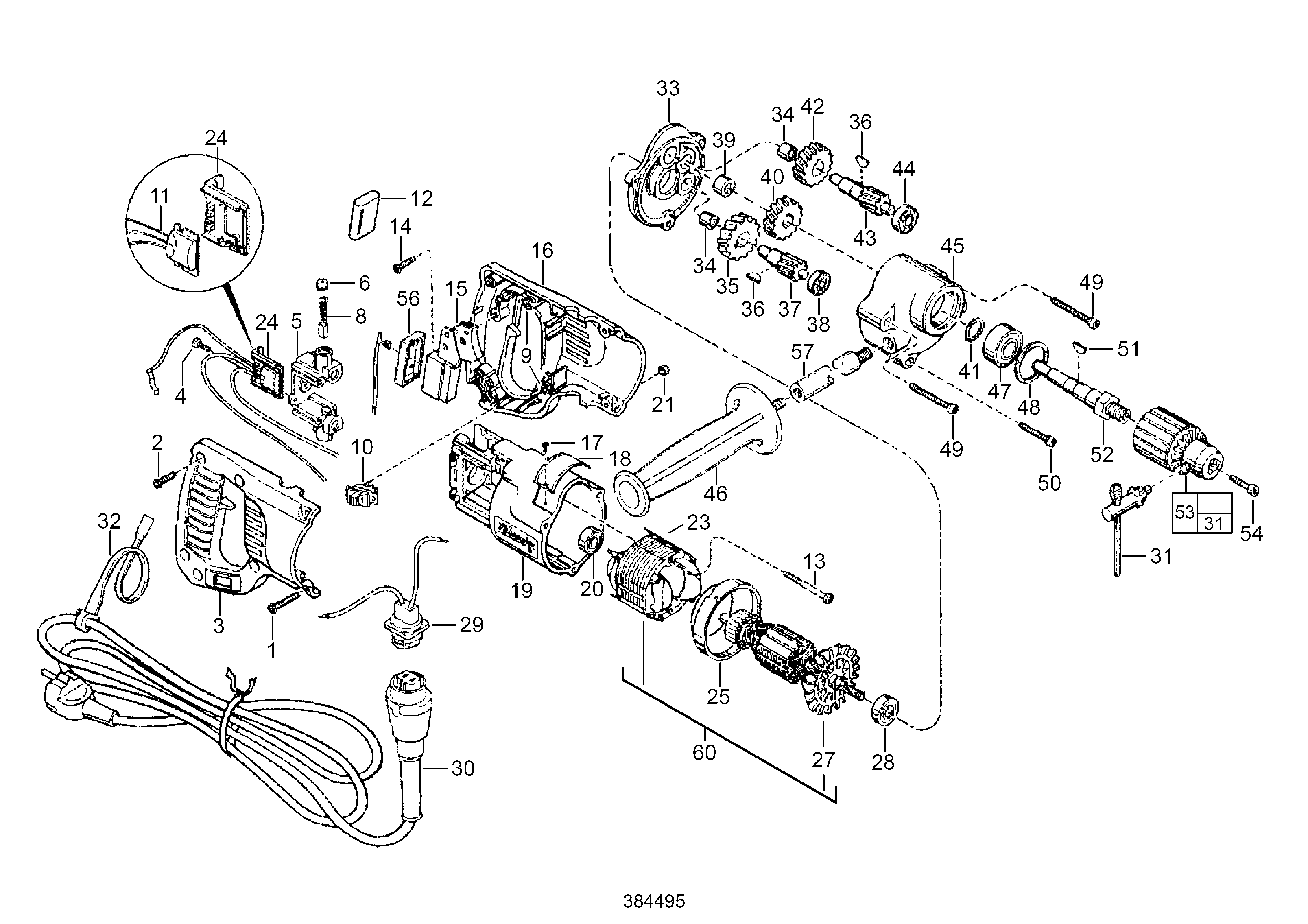

Tekeningen van de Milwaukee 4000384494 ( HDE13RQD )
Onderdelen lijst van de Milwaukee 4000384494 ( HDE13RQD )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| SCREW | ||||
| 0001 | 06822390 | 1.73 | 2.09 | |
| SCREW | ||||
| 0002 | 06827270 | 1.73 | 2.09 | |
| HANDLE LEFT | ||||
| 0003 | 31441666 | 17.11 | 20.70 | |
| SCREW | ||||
| 0004 | 06827240 | 1.73 | 2.09 | |
| SERVICE KIT | ||||
| 0005 | 4931354969 | 52.27 | 63.25 | |
| Brush Cover | ||||
| 0006 | 23440190 | 5.40 | 6.53 | |
| CARBON BRUSH | ||||
| 0008 | 22180915 | 15.29 | 18.50 | |
| HOLDING-DOWN DEVICE | ||||
| 0009 | 14461001 | 5.40 | 6.53 | |
| CABLE HARNESS SWITCH + CAP ASSY, | ||||
| 0010 | 14200685 | 33.26 | 40.24 | |
| ELECT,CIRCUIT BOARD | ||||
| 0011 | 4931447814 | 39.60 | 47.92 | |
| Capacitor Suppressor Assy | ||||
| 0012 | 14200580 | 15.84 | 19.17 | |
| SCREW | ||||
| 0013 | 06827410 | 1.73 | 2.09 | |
| SCREW | ||||
| 0014 | 06827270 | 1.73 | 2.09 | |
| SWITCH | ||||
| 0015 | 23660208 | 36.43 | 44.08 | |
| RIGHT HANDLE HALF | ||||
| 0016 | 31441661 | 16.20 | 19.60 | |
| Niet meer leverbaar | ||||
| 0018 | 12151107 | |||
| HOUSING MOTOR SIDE | ||||
| 0019 | 31500020 | 10.80 | 13.07 | |
| Ball Bearing | ||||
| 0020 | 02040845 | 8.64 | 10.45 | |
| NUT | ||||
| 0021 | 06550835 | 4.32 | 5.23 | |
| Niet meer leverbaar | ||||
| 0023 | 290855004 | |||
| HOLDING DEVICE HEAT SINK HOLDER | ||||
| 0024 | 43720176 | 5.40 | 6.53 | |
| AIR DEFLECTOR RING | ||||
| 0025 | 31050055 | 3.60 | 4.36 | |
| Fan | ||||
| 0027 | 22840531 | 5.40 | 6.53 | |
| BALL BEARING | ||||
| 0028 | 02040911 | 8.64 | 10.45 | |
| CONNECTION SLEEVE | ||||
| 0029 | 22560120 | 25.34 | 30.66 | |
| CONNECTION CABLE IN2 | ||||
| 0030 | 4931624171 | 25.34 | 30.66 | |
| Boorhoudersleutel (Type K) | ||||
| 0031 | 48663280 | 4.55 | 5.51 | |
| BEARING END PLATE | ||||
| 0033 | 28280611 | 17.42 | 21.08 | |
| NEEDLE BEARING | ||||
| 0034 | 02501640 | 16.43 | 19.88 | |
| GEAR BOX | ||||
| 0035 | 32401251 | 19.01 | 23.00 | |
| KEY | ||||
| 0036 | 06420800 | 4.32 | 5.23 | |
| SHAFT | ||||
| 0037 | 36662811 | 25.34 | 30.66 | |
| BALL BEARING | ||||
| 0038 | 02040640 | 8.64 | 10.45 | |
| NEEDLE BEARING | ||||
| 0039 | 02502440 | 12.10 | 14.64 | |
| SPINDLE GEAR | ||||
| 0040 | 32753470 | 19.01 | 23.00 | |
| RING | ||||
| 0041 | 34601200 | 5.40 | 6.53 | |
| GEAR BOX | ||||
| 0042 | 32752051 | 20.59 | 24.91 | |
| SHAFT | ||||
| 0043 | 36669670 | 26.93 | 32.59 | |
| BALL BEARING | ||||
| 0044 | 02040820 | 8.64 | 10.45 | |
| GEAR CASE | ||||
| 0045 | 28141922 | 28.51 | 34.50 | |
| HANDLE | ||||
| 0046 | 43621265 | 9.00 | 10.89 | |
| BALL BEARING | ||||
| 0047 | 02041536 | 8.64 | 10.45 | |
| RING | ||||
| 0048 | 34802500 | 5.40 | 6.53 | |
| BALL BEARING | ||||
| 0049 | 02041536 | 8.64 | 10.45 | |
| KEY | ||||
| 0051 | 06422000 | 1.73 | 2.09 | |
| SPINDLE | ||||
| 0052 | 38505475 | 36.43 | 44.08 | |
| Niet meer leverbaar | ||||
| 0053 | 48661355 | |||
| SCREW | ||||
| 0054 | 06753150 | 1.73 | 2.09 | |
| HANDLE SIDE HANDLE EXTENSIO | ||||
| 0057 | 43621170 | 17.11 | 20.70 | |
| MOTOR ASSEMBLY | ||||
| 0060 | 4931441959 | 95.04 | 115.00 | |
