Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita VC004GL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

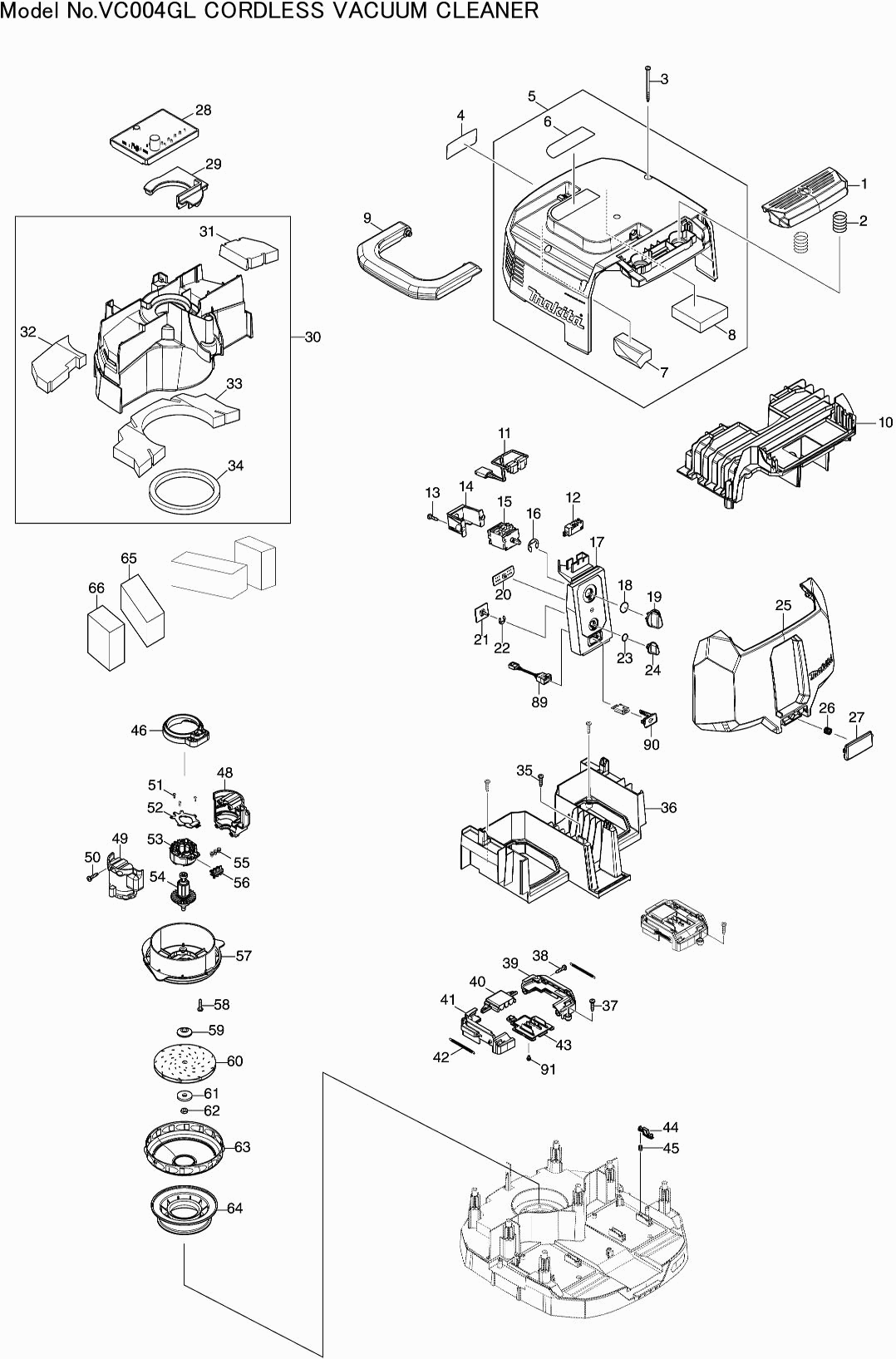

Tekeningen van de Makita VC004GL
Onderdelen lijst van de Makita VC004GL
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schakelknop VC001GL | ||||
| 001 | 413B26-9 | 6.60 | 7.99 | |
| Drukveer 32mm | ||||
| 002 | 234273-5 | 0.83 | 1.00 | |
| Tapschroef 4x65mm | ||||
| 003 | 266340-8 | 0.83 | 1.00 | |
| Naamplaat VC004GL | ||||
| 004 | 8112M5-6 | 0.83 | 1.00 | |
| Koppeling cpl VC002GL | ||||
| 005 | 141F80-4 | 23.74 | 28.73 | |
| Label waarschuw VC001GL | ||||
| 006 | 813A18-6 | 0.83 | 1.00 | |
| Dempring A VC001GL | ||||
| 007 | 422796-7 | 0.83 | 1.00 | |
| Dempring B VC001GL | ||||
| 008 | 422797-5 | 1.02 | 1.23 | |
| Handgreep VC001GL | ||||
| 009 | 413B27-7 | 9.54 | 11.54 | |
| Bovenhuis VC001GL | ||||
| 010 | 413B33-2 | 7.67 | 9.28 | |
| Kabelboom VC002GL | ||||
| 011 | 638A19-1 | 4.09 | 4.95 | |
| Schakelaar | ||||
| 012 | 651910-0 | 5.88 | 7.11 | |
| Niet meer leverbaar | ||||
| 013 | 266326-2 | |||
| Schakelaar houder | ||||
| 014 | 451343-7 | 0.83 | 1.00 | |
| Schakelaar VC002GL | ||||
| 015 | 650014-5 | 19.69 | 23.82 | |
| Borgring E12 | ||||
| 016 | 961062-2 | 0.83 | 1.00 | |
| Schakelaarbasis VC002GL | ||||
| 017 | 141F76-5 | 14.58 | 17.64 | |
| O-ring 14 | ||||
| 018 | 213176-6 | 0.83 | 1.00 | |
| Schakelhendel | ||||
| 019 | 455733-6 | 2.08 | 2.52 | |
| Indicatielabel circuit VC001GL | ||||
| 020 | 620F40-4 | 14.24 | 17.23 | |
| Controller sub DVC157L | ||||
| 021 | 620D39-7 | 8.46 | 10.24 | |
| Stopring E-7 | ||||
| 022 | 961013-5 | 0.83 | 1.00 | |
| O-ring 9 | ||||
| 023 | 213054-0 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 024 | 451344-5 | 0.83 | 1.00 | |
| Batterijdeksel VC002GL | ||||
| 025 | 413B29-3 | 11.04 | 13.36 | |
| Drukveer 7 9629/39S * | ||||
| 026 | 231456-8 | 0.83 | 1.00 | |
| Batterijdekselhaak VC001GL | ||||
| 027 | 413B30-8 | 1.43 | 1.73 | |
| Controller VC002GL | ||||
| 028 | 620F38-1 | 229.84 | 278.11 | |
| Afdekkap VC001GL | ||||
| 029 | 422795-9 | 2.80 | 3.39 | |
| Wisselaar cpl VC001GL | ||||
| 030 | 141F84-6 | 26.11 | 31.59 | |
| Niet meer leverbaar | ||||
| 031 | 422802-8 | |||
| Niet meer leverbaar | ||||
| 032 | 422801-0 | |||
| Niet meer leverbaar | ||||
| 033 | 422799-1 | |||
| Pakking A VC001GL | ||||
| 034 | 422804-4 | 1.56 | 1.89 | |
| Niet meer leverbaar | ||||
| 035 | 266326-2 | |||
| Onderhuis VC001GL | ||||
| 036 | 413B31-6 | 11.19 | 13.54 | |
| Niet meer leverbaar | ||||
| 037 | 266326-2 | |||
| Niet meer leverbaar | ||||
| 038 | 266326-2 | |||
| Behuizingset VC001GL | ||||
| 039 | 183U06-0 | 3.55 | 4.30 | |
| Afdekkap VC001GL | ||||
| 040 | 413B40-5 | 1.70 | 2.06 | |
| Behuizingset VC001GL | ||||
| 041 | 183U06-0 | 3.55 | 4.30 | |
| Stelveer 4 VC001GL | ||||
| 042 | 232722-6 | 0.83 | 1.00 | |
| Circuitunit VC001GL | ||||
| 043 | 632T08-2 | 8.52 | 10.31 | |
| Borghendel VC001GL | ||||
| 044 | 413B41-3 | 0.83 | 1.00 | |
| Drukveer 2mm JR001G | ||||
| 045 | 232472-3 | 0.83 | 1.00 | |
| Ring VC001GL | ||||
| 046 | 422794-1 | 2.80 | 3.39 | |
| Motorhuis VC001GL | ||||
| 048 | 183U05-2 | 4.57 | 5.53 | |
| Motorhuis VC001GL | ||||
| 049 | 183U05-2 | 4.57 | 5.53 | |
| Niet meer leverbaar | ||||
| 050 | 266326-2 | |||
| Parker Ck 2x6mm | ||||
| 051 | 266490-9 | 0.83 | 1.00 | |
| Controller B VC001GL | ||||
| 052 | 620F39-9 | 14.24 | 17.23 | |
| Veld VC001GL | ||||
| 053 | 629A83-3 | 11.19 | 13.54 | |
| Anker assy VC001GL | ||||
| 054 | 619704-9 | 14.58 | 17.64 | |
| Kruiskop Schroef M3X6 | ||||
| 055 | 652069-6 | 0.83 | 1.00 | |
| Kabelboom VC001GL | ||||
| 056 | 632S88-2 | 5.96 | 7.21 | |
| Waaierplaat VC001GL | ||||
| 057 | 413B45-5 | 8.52 | 10.31 | |
| Niet meer leverbaar | ||||
| 058 | 266326-2 | |||
| Tussenflens | ||||
| 059 | 313062-2 | 1.21 | 1.46 | |
| Waaier 104 | ||||
| 060 | 240178-9 | 5.22 | 6.32 | |
| Sluitring 8 | ||||
| 061 | 253752-4 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 062 | 252268-6 | |||
| Waaierkap 104 | ||||
| 063 | 347171-5 | 4.58 | 5.54 | |
| Hulpring VC001GL | ||||
| 064 | 422793-3 | 5.87 | 7.10 | |
| Blokfilter A VC001GL | ||||
| 065 | 422803-6 | 1.24 | 1.50 | |
| Blokfilter B VC001GL | ||||
| 066 | 422819-1 | 1.24 | 1.50 | |
| Afdekkap cpl VC001GL | ||||
| 067 | 141F83-8 | 26.11 | 31.59 | |
| Stootbuffer A VC001GL | ||||
| 067C10 | 422798-3 | 3.31 | 4.01 | |
| Label XGT UB001G | ||||
| 068 | 8030S0-0 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 069 | 266326-2 | |||
| Sluiting VC001GL | ||||
| 070 | 162A10-2 | 9.41 | 11.39 | |
| Pakking VC001GL | ||||
| 071 | 422805-2 | 2.45 | 2.96 | |
| Onderketel VC001GL | ||||
| 072 | 413B22-7 | 4.57 | 5.53 | |
| Tapschroef 4X25 Ga7020 | ||||
| 073 | 266374-1 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 074 | 191V70-3 | |||
| Buffer VC002GL | ||||
| 075 | 191V68-0 | 12.55 | 15.19 | |
| Linnen voorfilter stofzuiger | ||||
| 077 | 191V69-8 | 29.28 | 35.43 | |
| Tapschroef 4X25 Ga7020 | ||||
| 078 | 266374-1 | 0.83 | 1.00 | |
| Plaathouder VC001GL | ||||
| 079 | 457853-2 | 1.72 | 2.08 | |
| Houder VC001GL | ||||
| 080 | 457852-4 | 1.43 | 1.73 | |
| Klem | ||||
| 081 | 421468-1 | 0.83 | 1.00 | |
| Ketel VC003GL | ||||
| 082 | 457855-8 | 34.35 | 41.56 | |
| O-ring 56 | ||||
| 083 | 213655-4 | 1.72 | 2.08 | |
| Inlaat VC001GL | ||||
| 084 | 457851-6 | 3.20 | 3.87 | |
| Buffer VC001GL | ||||
| 085 | 422176-7 | 17.92 | 21.68 | |
| Zwenkwiel m/rem 50mm | ||||
| 086 | 168535-8 | 5.88 | 7.11 | |
| Zwenkwiel 50mm | ||||
| 087 | 168434-4 | 5.88 | 7.11 | |
| Aardleiding | ||||
| 088 | 649150-2 | 2.80 | 3.39 | |
| Stekker DHR400 | ||||
| 089 | 632L47-4 | 17.92 | 21.68 | |
| Kap DVC265 | ||||
| 090 | 140G18-2 | 2.80 | 3.39 | |
| O-ring 16 SP001G | ||||
| 090C10 | 213A05-9 | 0.83 | 1.00 | |
| Label kap DVC265 | ||||
| 090C20 | 818F57-1 | 2.80 | 3.39 | |
| Schroef M3X6 | ||||
| 091 | 652031-1 | 0.83 | 1.00 | |
