Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HS011G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita HS011G

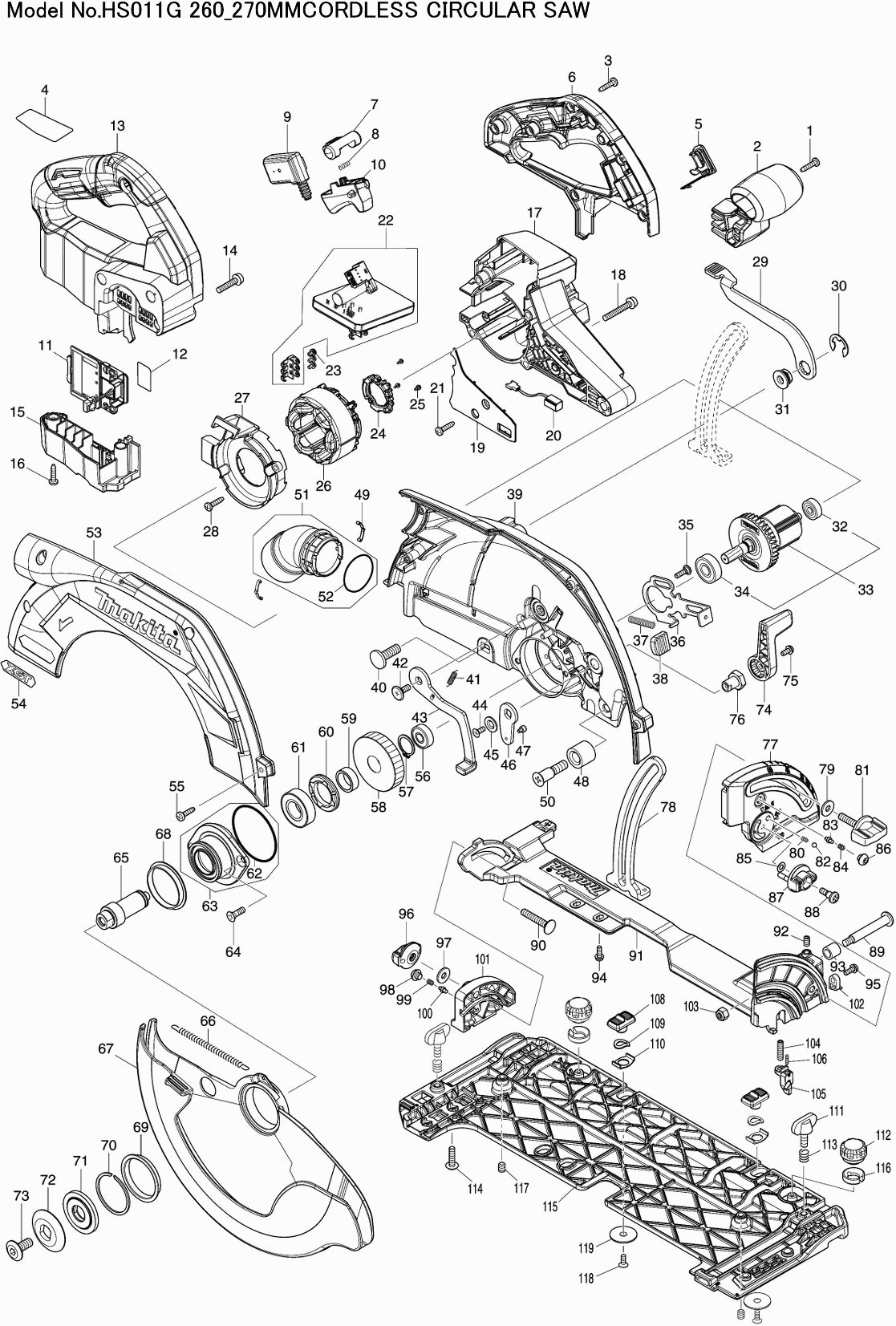

Onderdelen tekening 1

Onderdelen lijst van de Makita HS011G

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Niet meer leverbaar
001 266326-2
Handgreep Voor HS009/10
002 413C21-5 6.74 8.16
Niet meer leverbaar
003 266326-2
Naamplaat HS011G
004 8115P7-1 0.83 1.00
Afdekkap DGA701
005 140F99-0 2.44 2.95
O-ring 16 SP001G
005C10 213A05-9 0.83 1.00
Handgreep set HS009/010G
006 183U47-6 17.97 21.74
Rubber pen 6
006C10 263005-3 0.83 1.00
Vergrendelknop Kp0810/C
007 419704-7 1.51 1.83
Drukveer 4
008 231433-0 0.83 1.00
Schakelaar HS009/010G
009 650008-0 21.54 26.06
Schakelhendel HS009/010G
010 413C24-9 0.83 1.00
Controleunit GA-40V serie
011 632P65-6 8.46 10.24
Label serienr. HS011G
012 8115R6-7 0.83 1.00
Handgreep set HS009/010G
013 183U47-6 17.97 21.74
Schroef 5x25
014 911243-8 0.83 1.00
Aansluitunithuis HS009/010G
015 141G16-9 3.31 4.01
Niet meer leverbaar
016 266326-2
Motorhuis HS011G
017 413C33-8 16.24 19.65
Schroef 5x36
018 911258-5 0.83 1.00
Lichtdeksel HS011G
019 413C34-6 1.56 1.89
Ledcircuit DHR680
020 620936-3 8.46 10.24
Niet meer leverbaar
021 266326-2
Controller HS011G
022 620J00-0 110.64 133.87
Kruiskop Schroef M3X6
023 652069-6 0.83 1.00
Sensorset RS002G
024 632R96-7 21.70 26.26
Met.schr. M2x5mm RS002G
025 652093-9 0.83 1.00
Anker RS002G
026 629A40-1 17.92 21.68
Tussenplaat HS009/010G
027 413C22-3 1.56 1.89
Niet meer leverbaar
028 266326-2
Hendel 132mm DHS900
029 271453-2 1.43 1.73
Borgring E-12
030 257953-6 0.83 1.00
Borgmoer DHS782
031 252262-8 9.52 11.52
KOGELLAGER 626DDW
032 210022-4 2.80 3.39
Anker ass HS011G
033 519730-7 26.17 31.67
Niet meer leverbaar
034 210059-1
Met.schroef M4x14mm DHS782
035 251529-1 0.83 1.00
Asblokkering HS003/4G
036 347676-5 1.72 2.08
Drukveer 6 5903R
037 233084-5 0.83 1.00
Kap
038 286039-9 0.83 1.00
Zaagkap cpl HS011G
039 141G26-6 55.32 66.94
O-ring 26
039C10 213434-0 0.83 1.00
Label schaalverdeling HS011G
039C30 8046A4-5 0.83 1.00
Slotbout 8x25
040 266396-1 0.83 1.00
Trekveer 4mm DHS900
041 232563-0 0.83 1.00
Met.schroef M5x14mm
042 265A60-7 0.83 1.00
Hendel DHS900
043 162686-9 3.22 3.90
Verzonken schroef 4x10
044 265135-6 0.83 1.00
Sluitring 6mm DHS900
045 347577-7 0.83 1.00
Montageplaat DHS900
046 347576-9 1.01 1.22
Inbusbout M3x4mm DHS900
047 265A82-7 0.83 1.00
Asbus rubber 10 RS002G
048 262200-2 2.05 2.48
Bladveer HS010G
049 232674-1 0.83 1.00
Met.schr. M8x35mm RS002G
050 265B77-6 0.83 1.00
Afzuigadapter DHS900
051 136173-4 1.14 1.38
O-Ring 30 4100Kb
052 213444-7 0.83 1.00
Zaagkap HS011G
053 312C21-1 26.17 31.67
Label XGT UB001G
054 8030S0-0 0.83 1.00
Tapschroef Ct4x16
055 266034-5 0.83 1.00
Niet meer leverbaar
056 210029-0
Borgring S-17
057 961057-5 0.83 1.00
Tandwiel 49 HS011G
058 227918-2 4.73 5.72
Ring 17 DHS782
059 257451-0 1.01 1.22
Lagerborging 23-36 Ga7010
060 285809-3 2.16 2.61
Kogellager 6003ddw
061 210301-0 5.96 7.21
O-ring 53
062 213676-6 0.83 1.00
Lagerkast ass HS011G
063 136649-1 4.73 5.72
Verzonkenschroef 5x13
064 265034-2 0.83 1.00
As HS011G
065 327923-0 2.92 3.53
Spanningsveer 7 HS011G
066 232726-8 1.30 1.57
Veiligheidsdeksel HS011G
067 312C22-9 26.17 31.67
Afstandbus HS011G
068 413C35-4 0.83 1.00
Afstandbus HS011G
069 413C35-4 0.83 1.00
Borgring WR-40 DHS782
070 257452-8 1.01 1.22
Binnenflens 42 HS011G
071 224621-6 4.15 5.02
Buitenflens 42 HS011G
072 224619-3 4.15 5.02
Inbusbout M8 DHS900
073 265A59-2 0.83 1.00
Hendel 55mm DHS900
074 271451-6 1.43 1.73
Schroef 4x10
075 911113-1 0.83 1.00
Moer 4k M4x16mm DHS900
076 252275-9 1.21 1.46
Stelplaat HS009G
077 312C17-2 16.24 19.65
Diepteaanslag HS011G
078 347913-7 4.15 5.02
Sluitring 6
079 253111-2 0.83 1.00
Drukveer 4
080 233314-4 0.83 1.00
Schroef M6x26
081 265776-8 1.01 1.22
Stalen kogel 4
082 216008-6 0.83 1.00
Kraagpen 3-5 DHS782/83
083 263041-9 0.83 1.00
Drukveer 3,5 Hr2400
084 231234-6 2.08 2.52
Sluitring 5
085 253811-4 0.83 1.00
Zeskant bout M6x4
086 266559-9 2.45 2.96
Stelknop 27mm DHS900
087 450704-8 1.02 1.23
Schroef M5
088 251370-2 0.83 1.00
Metaaalschroef M6
089 251528-3 0.83 1.00
Slotbout M6x35mm DHS900
090 266332-7 0.83 1.00
Frame cpl HS011G
091 141G25-8 26.17 31.67
Zeskant bout 5x8
092 266229-0 0.83 1.00
Bus 8 DHS900
093 257580-9 1.02 1.23
Met.schr. M4x12mm DHS900
094 265A84-3 0.83 1.00
Niet meer leverbaar
095 911118-1
Sterknop M6
096 252270-9 1.43 1.73
Sluitring 6
097 253111-2 0.83 1.00
Zeskant bout M6x4
098 266559-9 2.45 2.96
Drukveer 3,5 Hr2400
099 231234-6 2.08 2.52
Kraagpen 3-5 DHS782/83
100 263041-9 0.83 1.00
Stelplaat HS009G
101 312C18-0 11.42 13.82
Aanduidplaat Sp6000
102 419632-6 0.83 1.00
Borgmoer 6-10
103 252014-7 0.83 1.00
Stelschr M5x20mm DHS900
104 265A83-5 0.83 1.00
Geleider DHS900
105 412210-1 1.72 2.08
Drukveer 2
106 233025-1 0.83 1.00
Schuifplaat Dsp600
108 458092-7 1.43 1.73
Veerring 10
109 253932-2 0.83 1.00
Sluitplaat
110 345977-5 0.83 1.00
Niet meer leverbaar
111 265701-9
Schroef M4x3
112 265775-0 1.72 2.08
Drukveer 8
113 233376-2 0.83 1.00
Kruiskopschroef 5x20mm
114 265181-9 0.83 1.00
Basis HS011G
115 312C23-7 45.21 54.70
Houder
116 419627-9 0.83 1.00
Zeskant bout M6
117 266225-8 0.83 1.00
Verzonken schroef 4x10
118 912112-6 0.83 1.00
Borgring
119 345748-0 1.01 1.22
