Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HS010GZ'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita HS010GZ

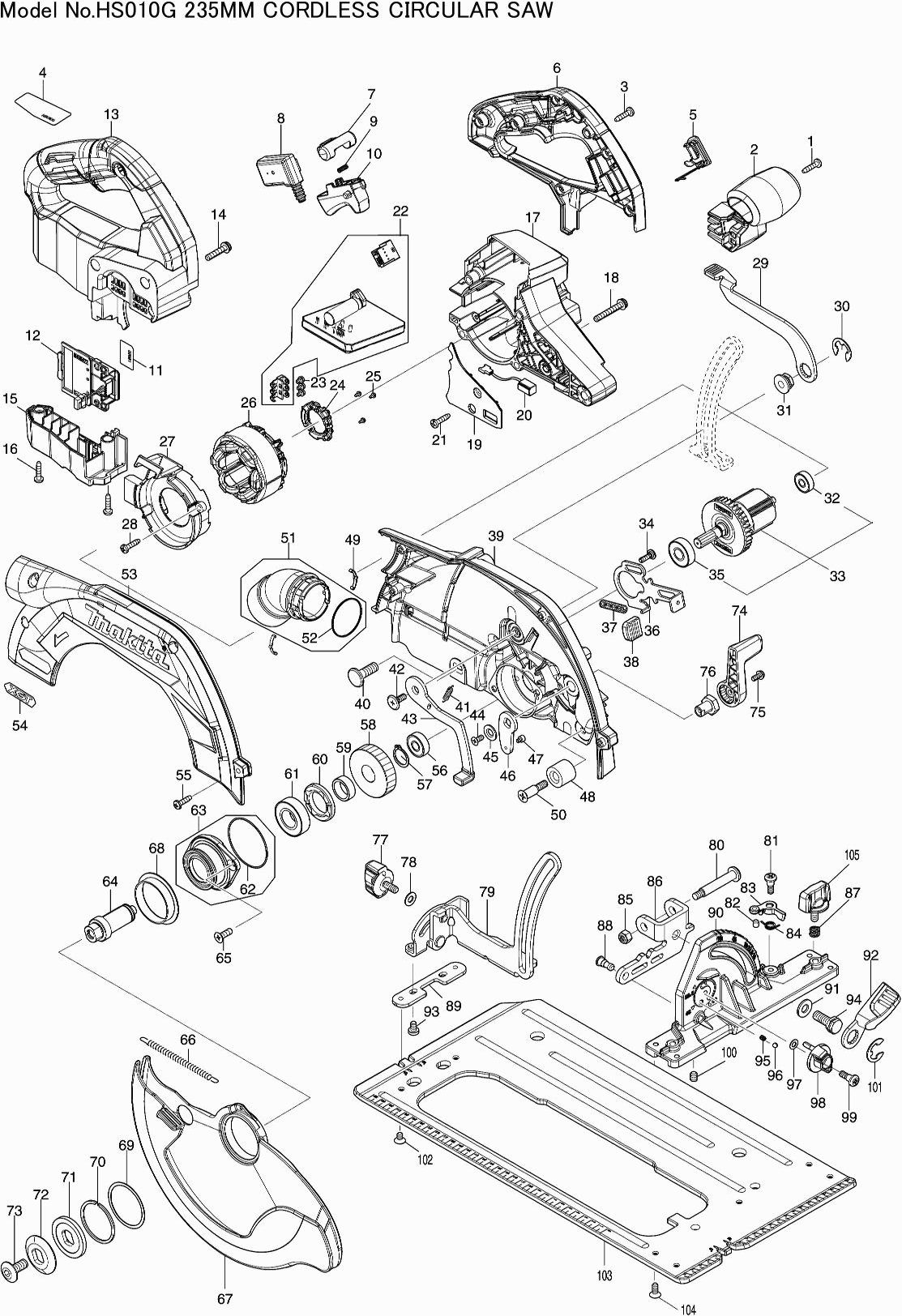

Onderdelen tekening 1

Onderdelen lijst van de Makita HS010GZ

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Niet meer leverbaar
001 266326-2
Handgreep Voor HS009/10
002 413C21-5 6.74 8.16
Niet meer leverbaar
003 266326-2
Naamplaat HS010G
004 8114R3-7 0.83 1.00
Afdekkap DGA701
005 140F99-0 2.44 2.95
O-ring 16 SP001G
005C10 213A05-9 0.83 1.00
Handgreep set HS009/010G
006 183U47-6 17.97 21.74
Rubber pen 6
006C10 263005-3 0.83 1.00
Vergrendelknop Kp0810/C
007 419704-7 1.51 1.83
Schakelaar HS009/010G
008 650008-0 21.54 26.06
Drukveer 4
009 231433-0 0.83 1.00
Schakelhendel HS009/010G
010 413C24-9 0.83 1.00
Niet meer leverbaar
011 8114R5-3
Controleunit GA-40V serie
012 632P65-6 8.46 10.24
Handgreep set HS009/010G
013 183U47-6 17.97 21.74
Rubber pen 6
013C10 263005-3 0.83 1.00
Schroef 5x25
014 911243-8 0.83 1.00
Aansluitunithuis HS009/010G
015 141G16-9 3.31 4.01
Rubber pen 6
015C10 263005-3 0.83 1.00
Niet meer leverbaar
016 266326-2
Motorhuis HS009/010G
017 413C17-6 11.42 13.82
Schroef 5x36
018 911258-5 0.83 1.00
Lichtdeksel HS009/010G
019 413C23-1 0.91 1.10
Ledcircuit DHR680
020 620936-3 8.46 10.24
Niet meer leverbaar
021 266326-2
Controller HS009/010G
022 620H80-4 104.69 126.67
Kruiskop Schroef M3X6
023 652069-6 0.83 1.00
Sensorset RS002G
024 632R96-7 21.70 26.26
Met.schr. M2x5mm RS002G
025 652093-9 0.83 1.00
Anker RS002G
026 629A40-1 17.92 21.68
Tussenplaat HS009/010G
027 413C22-3 1.56 1.89
Niet meer leverbaar
028 266326-2
Hendel 132mm DHS900
029 271453-2 1.43 1.73
Borgring E-12
030 257953-6 0.83 1.00
Borgmoer DHS782
031 252262-8 9.52 11.52
KOGELLAGER 626DDW
032 210022-4 2.80 3.39
Anker assy HS009/010G
033 519721-8 28.68 34.70
Met.schroef M4x14mm DHS782
034 251529-1 0.83 1.00
Niet meer leverbaar
035 210059-1
Asblokkering HS003/4G
036 347676-5 1.72 2.08
Drukveer 6 5903R
037 233084-5 0.83 1.00
Kap
038 286039-9 0.83 1.00
Zaagkap cpl HS009/010G
039 141G17-7 39.02 47.21
O-ring 26
039C10 213434-0 0.83 1.00
Rubber pen 6
039C20 263005-3 0.83 1.00
Label schaalverdel DHS900
039C30 8004T1-0 0.83 1.00
Slotbout 8x25
040 266396-1 0.83 1.00
Trekveer 4mm DHS900
041 232563-0 0.83 1.00
Met.schroef M5x14mm
042 265A60-7 0.83 1.00
Hendel DHS900
043 162686-9 3.22 3.90
Verzonken schroef 4x10
044 265135-6 0.83 1.00
Sluitring 6mm DHS900
045 347577-7 0.83 1.00
Montageplaat DHS900
046 347576-9 1.01 1.22
Inbusbout M3x4mm DHS900
047 265A82-7 0.83 1.00
Rubber bus 8 DHS782
048 262185-2 2.08 2.52
Bladveer HS010G
049 232674-1 0.83 1.00
Met.schroef M6x30mm DHS782
050 251572-0 0.83 1.00
Afzuigadapter DHS900
051 136173-4 1.14 1.38
O-Ring 30 4100Kb
052 213444-7 0.83 1.00
Zaagkap-kap HS009/010G
053 312C12-2 23.68 28.65
Niet meer leverbaar
054 8032A7-2
Tapschroef Ct4x16
055 266034-5 0.83 1.00
Niet meer leverbaar
056 210029-0
Borgring S-17
057 961057-5 0.83 1.00
Tandwiel 46mm DHS900
058 226934-1 4.58 5.54
Ring 17 DHS782
059 257451-0 1.01 1.22
Lagerborging 23-36 Ga7010
060 285809-3 2.16 2.61
Kogellager 6003ddw
061 210301-0 5.96 7.21
O-ring 46
062 213623-7 0.83 1.00
Lagerhuis DHS900
063 136192-0 4.58 5.54
Zaagas DHS782
064 327192-3 3.22 3.90
Verzonkenschroef 5x13
065 265034-2 0.83 1.00
Trekveer 6mm DHS900
066 232562-2 1.21 1.46
Veiligheidsdeksel HS009/010G
067 312C14-8 21.54 26.06
Afstandbus DHS900
068 459830-0 1.01 1.22
Sluitring 40
069 267337-0 0.83 1.00
Borgring WR-40 DHS782
070 257452-8 1.01 1.22
Binnenflens 40
071 224360-8 9.96 12.05
Buitenflens 38mm DHS900
072 224600-4 1.70 2.06
Inbusbout M8 DHS900
073 265A59-2 0.83 1.00
Hendel 55mm DHS900
074 271451-6 1.43 1.73
Schroef 4x10
075 911113-1 0.83 1.00
Moer 4k M4x16mm DHS900
076 252275-9 1.21 1.46
Vleugelbout 6x14mm
077 265798-8 1.01 1.22
Sluitring 6x12mm
078 941151-9 0.83 1.00
Diepteaanslag HS010G
079 162813-8 8.63 10.44
Met.schr. M6 HS010G
080 251220-1 0.83 1.00
Schroef M5
081 251370-2 0.83 1.00
Zeskant bout 5x6
082 266264-8 0.83 1.00
Niet meer leverbaar
083 319239-7
Drukveer 7
084 231665-9 0.83 1.00
Borgmoer 6-10
085 252014-7 0.83 1.00
Verstekaanslag HS010G
086 347689-6 4.15 5.02
Drukveer 8
087 233376-2 0.83 1.00
Kraagpin 6-7
088 256351-1 0.83 1.00
Plaat
089 347124-4 0.83 1.00
Hoekige plaat HS010G
090 312C19-8 17.97 21.74
Niet meer leverbaar
091 941201-0
Hendel 56 HS010G
092 271461-3 1.88 2.27
Met.schr. M5x8mm HS010G
093 265B04-3 0.83 1.00
Inbusbout M8x20mm HS010G
094 265B05-1 0.83 1.00
Drukveer 4
095 233314-4 0.83 1.00
Stalen kogel 4
096 216008-6 0.83 1.00
Sluitring 5
097 253811-4 0.83 1.00
Draaiknop 27mm HS010G
098 412510-9 0.83 1.00
Schroef M5
099 251370-2 0.83 1.00
Niet meer leverbaar
100 266208-8
Borgring E-12
101 257953-6 0.83 1.00
Verzonken schroef 5x8
102 912202-5 0.83 1.00
Basisplaat HS010G
103 347688-8 28.68 34.70
Verzonken schroef 5x12
104 912212-2 0.83 1.00
Vleugelbout 6x14mm
105 265798-8 1.01 1.22
