Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita HR2651T'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

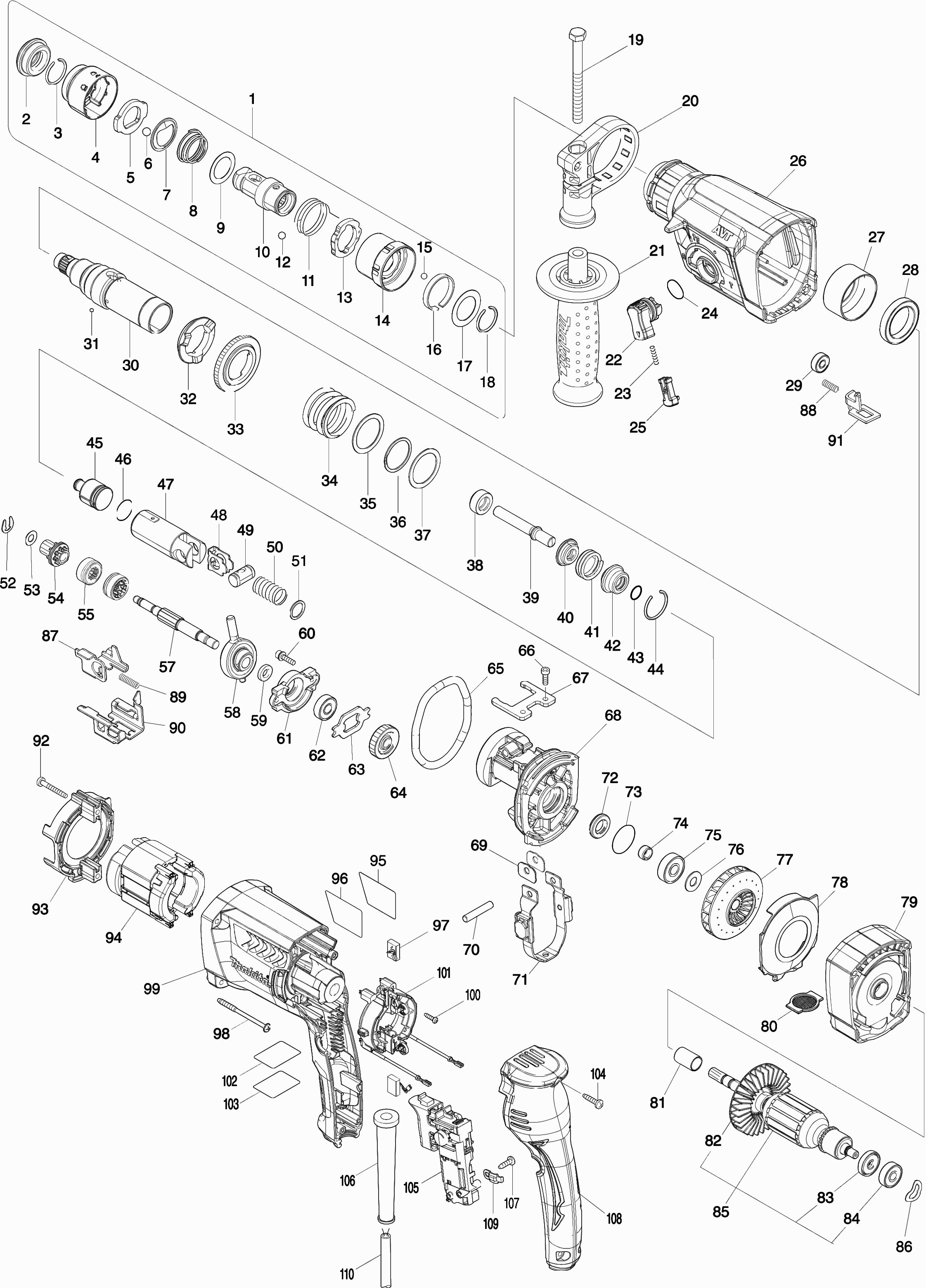

Tekeningen van de Makita HR2651T
Onderdelen lijst van de Makita HR2651T
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| SDS-PLUS boorkop | ||||
| 001 | 194080-7@141 | 34.98 | 42.33 | |
| Rubber stofkap 35 | ||||
| 002 | 286263-4@141 | 1.01 | 1.22 | |
| Borgring 19 | ||||
| 003 | 233940-9@141 | 1.01 | 1.22 | |
| Beitelblokkeerkap | ||||
| 004 | 418217-5@141 | 1.70 | 2.06 | |
| Aanslag | ||||
| 005 | 345333-9@141 | 1.02 | 1.23 | |
| Stalen kogel 7.0 | ||||
| 006 | 216022-2@141 | 0.83 | 1.00 | |
| Geleidering | ||||
| 007 | 345187-4@141 | 0.83 | 1.00 | |
| Drukveer 21-29 | ||||
| 008 | 233916-6@141 | 0.83 | 1.00 | |
| Sluitring 21 | ||||
| 009 | 267279-8@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 324355-2@141 | |||
| Torsieveer 31 | ||||
| 011 | 231669-1@141 | 0.83 | 1.00 | |
| Stalen kogel 6 | ||||
| 012 | 216013-3@141 | 0.83 | 1.00 | |
| Verwisselring | ||||
| 013 | 345334-7@141 | 1.43 | 1.73 | |
| Blokkeerkap | ||||
| 014 | 418218-3@141 | 1.01 | 1.22 | |
| Stalen kogel 5.0 | ||||
| 015 | 216018-3@141 | 0.83 | 1.00 | |
| Bladveer | ||||
| 016 | 345335-5@141 | 0.83 | 1.00 | |
| Sluitring 24 | ||||
| 017 | 267270-6@141 | 0.83 | 1.00 | |
| Borgring 21 | ||||
| 018 | 233924-7@141 | 0.83 | 1.00 | |
| Moerbout M8x90mm | ||||
| 019 | 266745-2@141 | 0.83 | 1.00 | |
| Handgreepbeugel | ||||
| 020 | 453129-5@141 | 2.80 | 3.39 | |
| Handgreep | ||||
| 021 | 158057-6@141 | 9.52 | 11.52 | |
| Moer M8 | ||||
| 021C10 | 931402-8@141 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 022 | 457709-9@141 | 0.83 | 1.00 | |
| Drukveer 3x28mm | ||||
| 023 | 234264-6@141 | 0.83 | 1.00 | |
| O-ring 17 | ||||
| 024 | 213278-8@141 | 0.83 | 1.00 | |
| Verstelknop compleet | ||||
| 025 | 161656-5@141 | 1.24 | 1.50 | |
| Tandwielhuis Hr2651/61 A | ||||
| 026 | 140D00-3@141 | 11.65 | 14.10 | |
| Oliekeerring 25 | ||||
| 026C10 | 213636-8@141 | 4.08 | 4.94 | |
| Bus | ||||
| 027 | 331890-3@141 | 2.80 | 3.39 | |
| Kogellager 6806llu | ||||
| 028 | 211294-4@141 | 8.46 | 10.24 | |
| Kogellager 606Zz A | ||||
| 029 | 210137-7@141 | 1.01 | 1.22 | |
| Beitelhouder | ||||
| 030 | 140266-1@141 | 23.75 | 28.74 | |
| Keerring 9 | ||||
| 030C10 | 213344-1@141 | 4.08 | 4.94 | |
| Stalen kogel 3 | ||||
| 031 | 216019-1@141 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 032 | 332139-4@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 033 | 227360-7@141 | |||
| Drukveer 31mm | ||||
| 034 | 234148-8@141 | 1.21 | 1.46 | |
| Sluitring 30 | ||||
| 035 | 267153-0@141 | 0.83 | 1.00 | |
| Borgring spiro30 | ||||
| 036 | 257932-4@141 | 3.22 | 3.90 | |
| Sluitring 30 | ||||
| 037 | 267153-0@141 | 0.83 | 1.00 | |
| Bus 9b | ||||
| 038 | 325783-4@141 | 1.01 | 1.22 | |
| Slagstuk "b" | ||||
| 039 | 325791-5@141 | 1.72 | 2.08 | |
| Ring 10 | ||||
| 040 | 325792-3@141 | 1.21 | 1.46 | |
| Drukveer 20 | ||||
| 041 | 234149-6@141 | 1.01 | 1.22 | |
| O-ring huis "b" | ||||
| 042 | 325793-1@141 | 2.80 | 3.39 | |
| O-ring 9 | ||||
| 043 | 213073-6@141 | 0.83 | 1.00 | |
| Veerring 28 | ||||
| 044 | 233979-2@141 | 0.83 | 1.00 | |
| Slaghamer | ||||
| 045 | 325784-2@141 | 2.80 | 3.39 | |
| O-ring 17.5 | ||||
| 046 | 213258-4@141 | 2.08 | 2.52 | |
| Zuiger-cilinder | ||||
| 047 | 310345-1@141 | 8.46 | 10.24 | |
| Geleidingsplaat | ||||
| 048 | 346036-8@141 | 0.83 | 1.00 | |
| Zuigerpen Hr2440/50 A | ||||
| 049 | 324215-8@141 | 2.08 | 2.52 | |
| Drukveer 14 | ||||
| 050 | 234098-7@141 | 0.83 | 1.00 | |
| Sluitring 14mm | ||||
| 051 | 267447-3@141 | 0.83 | 1.00 | |
| Stopring Ext-u6 | ||||
| 052 | 257336-0@141 | 0.83 | 1.00 | |
| Sluitring 7 LF1000 A | ||||
| 053 | 267322-3@141 | 0.83 | 1.00 | |
| Tandwiel 10 | ||||
| 054 | 227359-2@141 | 12.58 | 15.22 | |
| Koppelingsplaat | ||||
| 055 | 332125-5@141 | 5.22 | 6.32 | |
| Tandwielas | ||||
| 057 | 326448-1@141 | 5.22 | 6.32 | |
| Schommellager 10 | ||||
| 058 | 219023-9@141 | 23.75 | 28.74 | |
| Ring 8 | ||||
| 059 | 257321-3@141 | 0.83 | 1.00 | |
| Inbusbout 4x16 | ||||
| 060 | 266437-3@141 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 061 | 310344-3@141 | 2.80 | 3.39 | |
| Kogellager 608Zz A | ||||
| 062 | 210046-0@141 | 0.83 | 1.00 | |
| Lagerborging | ||||
| 063 | 285735-6@141 | 0.83 | 1.00 | |
| Tandwiel 26 | ||||
| 064 | 227719-8@141 | 3.65 | 4.42 | |
| O-ring 68 | ||||
| 065 | 213728-3@141 | 1.01 | 1.22 | |
| Inbusbout 4x12 | ||||
| 066 | 265353-6@141 | 0.83 | 1.00 | |
| Klemplaat | ||||
| 067 | 346222-1@141 | 0.83 | 1.00 | |
| Binnenhuis | ||||
| 068 | 141573-5@141 | 14.23 | 17.22 | |
| Gewichthouder | ||||
| 069 | 346180-1@141 | 0.83 | 1.00 | |
| Pin 6 | ||||
| 070 | 256246-8@141 | 0.83 | 1.00 | |
| Balansgewicht | ||||
| 071 | 161655-7@141 | 4.58 | 5.54 | |
| Keerring 12mm | ||||
| 072 | 213678-2@141 | 5.22 | 6.32 | |
| O-ring 26 | ||||
| 073 | 213407-3@141 | 1.21 | 1.46 | |
| Bus 9 | ||||
| 074 | 262569-4@141 | 0.83 | 1.00 | |
| Kogellager 629llb | ||||
| 075 | 210042-8@141 | 2.44 | 2.95 | |
| Sluitring 9 | ||||
| 076 | 253733-8@141 | 0.83 | 1.00 | |
| Waaier 65 | ||||
| 077 | 240182-8@141 | 5.87 | 7.10 | |
| Opvulplaat | ||||
| 078 | 457711-2@141 | 1.21 | 1.46 | |
| Waaierhuis | ||||
| 079 | 457710-4@141 | 2.80 | 3.39 | |
| Filter | ||||
| 080 | 457713-8@141 | 1.43 | 1.73 | |
| Bus 10 | ||||
| 081 | 262184-4@141 | 0.83 | 1.00 | |
| Waaier 65 | ||||
| 082 | 240121-8@141 | 0.83 | 1.00 | |
| Isolatiering | ||||
| 083 | 681652-2@141 | 0.83 | 1.00 | |
| Kogellager 627ddw | ||||
| 084 | 210045-2@141 | 3.22 | 3.90 | |
| Anker Hr2650/51 | ||||
| 085 | 515424-2@141 | 28.85 | 34.91 | |
| Borgring 15 Hr2230 A | ||||
| 086 | I55213@141 | 0.83 | 1.00 | |
| Wisselplaat B | ||||
| 087 | 347230-5@141 | 1.72 | 2.08 | |
| Drukveer 4 | ||||
| 088 | 233360-7@141 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 089 | 234343-0@141 | 0.83 | 1.00 | |
| Wisselplaat A | ||||
| 090 | 347229-0@141 | 2.44 | 2.95 | |
| Blokkeerplaat | ||||
| 091 | 347228-2@141 | 1.21 | 1.46 | |
| Tapschroef 4x30mm | ||||
| 092 | 266361-0@141 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 | ||||
| 092-1 | 265B70-0@141 | 0.83 | 1.00 | |
| Tussenplaat | ||||
| 093 | 451527-7@141 | 1.01 | 1.22 | |
| Veld | ||||
| 094 | 621874-2@141 | 17.90 | 21.66 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 095 | 819390-8@141 | |||
| Naamplaat Hr2651T | ||||
| 096 | 853M12-8@141 | 2.80 | 3.39 | |
| Koolborstel set Cb-325 | ||||
| 097 | 194074-2@141 | 2.08 | 2.52 | |
| Tapschroef Pt4X60 * | ||||
| 098 | 266052-3@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 099 | 451536-6@141 | 9.96 | 12.05 | |
| Met.Schroef Ck 3X12Mm Hr2300 | ||||
| 100 | 266556-5@141 | 0.83 | 1.00 | |
| Koolborstelhouder | ||||
| 101 | 632K38-9@141 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102 | 853M16-0@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 819389-3@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 104 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 104-1 | 265B67-9@141 | |||
| Schakelaar Tg853Tb Hr2650/51 A | ||||
| 105 | 651090-2@141 | 17.90 | 21.66 | |
| Kabeltule 10 | ||||
| 106 | 682566-8@141 | 1.21 | 1.46 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 107 | 266385-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107-1 | 265B74-2@141 | |||
| Handgreepdeksel | ||||
| 108 | 451528-5@141 | 4.26 | 5.15 | |
| Trekontlaster | ||||
| 109 | 687682-1@141 | 0.83 | 1.00 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 110 | 695123-3@141 | 21.70 | 26.26 | |
| Stofafzuigadapter met stofopvang | ||||
| 112 | 135906-4@141 | 62.57 | 75.71 | |
| Pasring | ||||
| 113 | 424722-2@141 | 1.01 | 1.22 | |
| Doorvoer | ||||
| 114 | 455736-0@141 | 2.08 | 2.52 | |
| Doorvoermanchet | ||||
| 115 | 424474-5@141 | 0.84 | 1.02 | |
| Inbusbout M6x40mm | ||||
| 116 | 251568-1@141 | 0.83 | 1.00 | |
| Opvanghouder B | ||||
| 117 | 457729-3@141 | 3.22 | 3.90 | |
| Afdekkapje | ||||
| 118 | 457723-5@141 | 1.43 | 1.73 | |
| Drukknop B | ||||
| 120 | 457718-8@141 | 0.83 | 1.00 | |
| Tussenpijp | ||||
| 121 | 326988-9@141 | 26.11 | 31.59 | |
| Aanslagbasis B | ||||
| 122 | 457728-5@141 | 0.83 | 1.00 | |
| Kartelplaat | ||||
| 123 | 457722-7@141 | 1.43 | 1.73 | |
| Drukveer 4 | ||||
| 124 | 232386-6@141 | 0.83 | 1.00 | |
| Plaat tbv veer | ||||
| 125 | 457721-9@141 | 0.83 | 1.00 | |
| Drukknop A | ||||
| 126 | 457717-0@141 | 0.83 | 1.00 | |
| Zeskant moer M4 | ||||
| 127 | 931102-0@141 | 0.83 | 1.00 | |
| Aanslagbasis A | ||||
| 128 | 457719-6@141 | 0.83 | 1.00 | |
| Schroef M4x12 | ||||
| 129 | 251314-2@141 | 0.83 | 1.00 | |
| Slang 30D Hr2650/51T P | ||||
| 130 | 245043-7@141 | 16.07 | 19.44 | |
| Blokkeerhandel Hr2650/61 A | ||||
| 131 | 458668-0@141 | 2.45 | 2.96 | |
| Drukveer 7 | ||||
| 132 | 231316-4@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 133 | 266130-9@141 | 0.83 | 1.00 | |
| Motorhuis set | ||||
| 134 | 183G77-3@141 | 14.24 | 17.23 | |
| Pasbus | ||||
| 135 | 457712-0@141 | 0.83 | 1.00 | |
| Slang 30C HR2650/51T P | ||||
| 136 | 245042-9@141 | 7.44 | 9.00 | |
| Pen 3 | ||||
| 137 | 256158-5@141 | 0.83 | 1.00 | |
| Ontgrendelhandel | ||||
| 138 | 457720-1@141 | 0.83 | 1.00 | |
| Motorhuis set | ||||
| 139 | 183G77-3@141 | 14.24 | 17.23 | |
| Binnenbuis | ||||
| 140 | 457724-3@141 | 1.01 | 1.22 | |
| Sponsrubber B | ||||
| 141 | 457725-1@141 | 0.83 | 1.00 | |
