Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita EB7660TH'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:
Tekeningen van de Makita EB7660TH
Onderdelen lijst van de Makita EB7660TH
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Bocht | ||||
| 001 | 412144-8@141 | 6.16 | 7.45 | |
| O-Ring Bbx7600 A | ||||
| 002 | 213645-7@141 | 2.80 | 3.39 | |
| Waarschuwingslabel | ||||
| 005 | 803T61-7@141 | 0.83 | 1.00 | |
| Label "serienr" | ||||
| 006 | 801D19-4@141 | 2.93 | 3.55 | |
| Waaierhuis voorkant | ||||
| 008 | 456398-7@141 | 21.70 | 26.26 | |
| Bout m6x25 | ||||
| 010 | 922343-9@141 | 1.21 | 1.46 | |
| Waaier 250mm | ||||
| 011 | 240152-7@141 | 57.06 | 69.04 | |
| Bout m6x25 | ||||
| 012 | 922343-9@141 | 1.21 | 1.46 | |
| Waaierhuis achterkant | ||||
| 013 | 456620-2@141 | 17.90 | 21.66 | |
| Schroef 4x20 | ||||
| 014 | 266420-0@141 | 0.83 | 1.00 | |
| Veerhouder "a" | ||||
| 015 | 454903-4@141 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 016 | 266420-0@141 | 0.83 | 1.00 | |
| Drukveer 22 | ||||
| 017 | 232304-4@141 | 1.21 | 1.46 | |
| Veerhouder "b" | ||||
| 018 | 454904-2@141 | 0.83 | 1.00 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 019 | 922223-9@141 | 0.83 | 1.00 | |
| Veerhouder "a" | ||||
| 020 | 454903-4@141 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 021 | 266420-0@141 | 0.83 | 1.00 | |
| Drukveer 22 | ||||
| 022 | 232305-2@141 | 1.01 | 1.22 | |
| Veerhouder "b" | ||||
| 023 | 454904-2@141 | 0.83 | 1.00 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 024 | 922223-9@141 | 0.83 | 1.00 | |
| Draagriem R EB7660TH A | ||||
| 025 | 162502-5@141 | 10.81 | 13.08 | |
| Draagriem L EB7660TH A | ||||
| 025 | 162501-7@141 | 10.81 | 13.08 | |
| Draagriem L EB7660TH A | ||||
| 026 | 162501-7@141 | 10.81 | 13.08 | |
| Draagriem R EB7660TH A | ||||
| 026 | 162502-5@141 | 10.81 | 13.08 | |
| Schroef 4x20 | ||||
| 027 | 266420-0@141 | 0.83 | 1.00 | |
| Motorkap | ||||
| 028 | 143809-8@141 | 26.11 | 31.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028A | 898343-0@141 | |||
| Deksel | ||||
| 029 | 424619-5@141 | 4.58 | 5.54 | |
| Trillingsdemper | ||||
| 030 | 424620-0@141 | 0.83 | 1.00 | |
| Benzinefilter | ||||
| 031 | 163532-9@141 | 6.58 | 7.96 | |
| Slangklem | ||||
| 032 | 345920-4@141 | 0.83 | 1.00 | |
| Benzineleidingset | ||||
| 033 | 126138-4@141 | 12.58 | 15.22 | |
| Ontluchtingsventiel | ||||
| 034 | 168396-6@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 424505-0@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 412120-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 412114-7@141 | |||
| Slangtule | ||||
| 038 | 422137-7@141 | 1.27 | 1.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 140831-6@141 | |||
| O-Ring 29,5Mm A | ||||
| 041 | 213831-0@141 | 0.83 | 1.00 | |
| Waarschuwingslabel | ||||
| 043 | 898428-2@141 | 4.09 | 4.95 | |
| Benzinetank | ||||
| 044 | 142427-9@141 | 22.75 | 27.53 | |
| Riemhouder | ||||
| 045 | 454905-0@141 | 0.83 | 1.00 | |
| Draagframe | ||||
| 046 | 454894-9@141 | 49.85 | 60.32 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 048 | 922223-9@141 | 0.83 | 1.00 | |
| Montagebus Bbx7600 A | ||||
| 052 | 458158-3@141 | 1.21 | 1.46 | |
| Heupriemset Eb7650Th A | ||||
| 053 | 199239-1@141 | 16.13 | 19.52 | |
| Montagebus Bbx7600 A | ||||
| 054 | 458158-3@141 | 1.21 | 1.46 | |
| Rubber ring 25mm | ||||
| 055 | 424678-9@141 | 1.02 | 1.23 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 266326-2@141 | |||
| Gashendel | ||||
| 061 | 187804-8@141 | 16.07 | 19.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061A | 252898-3@141 | |||
| Schakelunit | ||||
| 062 | 638642-6@141 | 11.16 | 13.50 | |
| Draadboom | ||||
| 063 | 632C07-2@141 | 7.44 | 9.00 | |
| doorvoerslang | ||||
| 064 | 456895-3@141 | 2.44 | 2.95 | |
| Drukveer 4 | ||||
| 065 | 231469-9@141 | 0.83 | 1.00 | |
| Gashendel "a" | ||||
| 066 | 454899-9@141 | 1.43 | 1.73 | |
| Gaskabel | ||||
| 067 | 168843-7@141 | 4.58 | 5.54 | |
| Borgmoer M4x7mm | ||||
| 068 | 252126-6@141 | 0.83 | 1.00 | |
| Gaslink | ||||
| 069 | 454924-6@141 | 1.01 | 1.22 | |
| Gashandel | ||||
| 070 | 454900-0@141 | 1.21 | 1.46 | |
| Veerring 6 A | ||||
| 071 | 253903-9@141 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 072 | 267010-2@141 | 0.83 | 1.00 | |
| Inbusbout M4x18 | ||||
| 073 | 922132-2@141 | 0.83 | 1.00 | |
| Gashendel | ||||
| 074 | 187804-8@141 | 16.07 | 19.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074A | 252898-3@141 | |||
| Klemschroef 3700B/Sp6000 A | ||||
| 075 | 251867-1@141 | 2.05 | 2.48 | |
| Sluitring 12 | ||||
| 076 | 253052-2@141 | 0.83 | 1.00 | |
| Slangklem | ||||
| 090 | 282025-8@141 | 3.22 | 3.90 | |
| Flexbuis | ||||
| 091 | 454934-3@141 | 12.58 | 15.22 | |
| Slangklem | ||||
| 092 | 282025-8@141 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 093 | 168832-2@141 | |||
| kabelhouder | ||||
| 094 | 456400-6@141 | 1.43 | 1.73 | |
| Startpoelie Bbx7600 A | ||||
| 100 | 161599-1@141 | 6.58 | 7.96 | |
| Schroef Vk 20mm | ||||
| 101 | 911233-1@141 | 0.83 | 1.00 | |
| Label | ||||
| 102 | 808X24-2@141 | 2.80 | 3.39 | |
| Waarschuwingslabel | ||||
| 103 | 819430-2@141 | 2.80 | 3.39 | |
| Zuiger set | ||||
| 127 | 198209-7@141 | 23.75 | 28.74 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 128 | 198211-0@141 | |||
| Cilinderkop | ||||
| 129 | 198224-1@141 | 68.71 | 83.14 | |
| Bout M5x30mm | ||||
| 130 | 922253-0@141 | 1.06 | 1.28 | |
| Kleppendeksel Bbx7600 A | ||||
| 131 | 144766-3@141 | 9.52 | 11.52 | |
| Kleppendekselpakking | ||||
| 132 | 5971500900@141 | 2.08 | 2.52 | |
| Cilinderkop assy | ||||
| 133 | 123557-5@141 | 45.06 | 54.52 | |
| Koppakking | ||||
| 134 | 442167-2@141 | 3.65 | 4.42 | |
| Bougie | ||||
| 135 | 168652-4@141 | 11.16 | 13.50 | |
| Imbusbout M6x30 | ||||
| 136 | 265566-9@141 | 0.83 | 1.00 | |
| Cilinderblok | ||||
| 137 | 198210-2@141 | 68.71 | 83.14 | |
| Controle klep | ||||
| 138 | 424201-0@141 | 1.72 | 2.08 | |
| Inbusbout M6x30mm | ||||
| 139 | 922352-8@141 | 0.83 | 1.00 | |
| Carterpakking | ||||
| 140 | 442168-0@141 | 2.80 | 3.39 | |
| Carterdeksel | ||||
| 141 | 318725-5@141 | 5.46 | 6.61 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 142 | 922223-9@141 | 0.83 | 1.00 | |
| Oliedop | ||||
| 143 | 452047-4@141 | 1.43 | 1.73 | |
| Pakking | ||||
| 144 | 424343-0@141 | 0.83 | 1.00 | |
| Toevoerklep | ||||
| 145 | 346083-9@141 | 1.43 | 1.73 | |
| Borgplaat | ||||
| 146 | 319395-3@141 | 3.55 | 4.30 | |
| Inbusbout M4x10 | ||||
| 147 | 922112-8@141 | 0.83 | 1.00 | |
| Carterdekselpakking | ||||
| 148 | 5976500100@141 | 5.88 | 7.11 | |
| Carterdeksel | ||||
| 149 | 319008-6@141 | 8.46 | 10.24 | |
| Pakking | ||||
| 150 | 346452-4@141 | 0.83 | 1.00 | |
| Zeskant bout 8x12 | ||||
| 151 | 921412-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 152 | 922243-3@141 | |||
| Olieleiding | ||||
| 153 | 5936500600@141 | 2.08 | 2.52 | |
| Zuigerveerset | ||||
| 154 | 197040-8@141 | 16.07 | 19.44 | |
| Keerring 17 | ||||
| 156 | 213091-4@141 | 5.22 | 6.32 | |
| Zuigerpen | ||||
| 157 | 326039-8@141 | 2.08 | 2.52 | |
| Borgring | ||||
| 158 | 233995-4@141 | 0.83 | 1.00 | |
| Inlegspie 4 | ||||
| 160 | 254001-2@141 | 0.83 | 1.00 | |
| Borgring Bbx7600 A | ||||
| 161 | 267448-1@141 | 1.72 | 2.08 | |
| Keerring | ||||
| 162 | 213090-6@141 | 4.08 | 4.94 | |
| Krukas EB7660TH A | ||||
| 163 | 127539-9@141 | 47.85 | 57.90 | |
| Inlaatklep | ||||
| 164 | 326691-2@141 | 8.84 | 10.70 | |
| Uitlaatklep | ||||
| 165 | 326692-0@141 | 11.32 | 13.70 | |
| Klepveer | ||||
| 166 | 234212-5@141 | 0.83 | 1.00 | |
| Klepborgring | ||||
| 167 | 331966-6@141 | 2.44 | 2.95 | |
| Drukstang Bbx7600 A | ||||
| 170 | 256526-2@141 | 1.01 | 1.22 | |
| Tuimelaar | ||||
| 172 | 310715-4@141 | 1.21 | 1.46 | |
| Tuimelaartandwiel Bbx7600 A | ||||
| 173 | 126622-9@141 | 21.87 | 26.46 | |
| Pen 5mm | ||||
| 174 | 256200-2@141 | 0.83 | 1.00 | |
| Afstandhouder | ||||
| 175 | 331937-3@141 | 1.06 | 1.28 | |
| Splitpen | ||||
| 176 | 331967-4@141 | 1.01 | 1.22 | |
| Tuimelaar R Pb7650 | ||||
| 177 | 313267-4@141 | 2.80 | 3.39 | |
| Flensring "vulopening" | ||||
| 178 | 424621-8@141 | 1.06 | 1.28 | |
| Uitlaatpakking | ||||
| 179 | 346979-4@141 | 2.80 | 3.39 | |
| Uitlaat | ||||
| 180 | 161408-4@141 | 14.23 | 17.22 | |
| Schroef 4x8 | ||||
| 180 | 911109-2@141 | 0.83 | 1.00 | |
| Inbusbout M6x18 | ||||
| 181 | 266771-1@141 | 1.43 | 1.73 | |
| Bougiedop Ebh253U A | ||||
| 182 | 424105-6@141 | 2.80 | 3.39 | |
| Bougieveer Ebh253U A | ||||
| 183 | 324891-8@141 | 1.21 | 1.46 | |
| Inbusbout M4x20 Ck | ||||
| 184 | 922138-0@141 | 0.83 | 1.00 | |
| Draadboom | ||||
| 185 | 632G44-0@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 186 | 638710-5@141 | |||
| Ontsteking Bbx7600 A | ||||
| 187 | 161837-1@141 | 19.80 | 23.96 | |
| Vliegwiel | ||||
| 188 | 5977001020@141 | 41.62 | 50.36 | |
| Vliegwielmoer | ||||
| 189 | 264054-3@141 | 1.01 | 1.22 | |
| Startinrichting | ||||
| 190 | 126165-1@141 | 17.90 | 21.66 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 191 | 266585-8@141 | |||
| Aandrijfhuls | ||||
| 192 | 424516-5@141 | 5.22 | 6.32 | |
| Meenemer | ||||
| 193 | 326200-7@141 | 4.08 | 4.94 | |
| Drukveer | ||||
| 194 | 234257-3@141 | 5.88 | 7.11 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 195 | 441075-4@141 | |||
| Starterveer Bbx7600 A | ||||
| 196 | SG00000014@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 197 | 141649-8@141 | |||
| Starterkoord | ||||
| 198 | 444043-6@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 199 | 424361-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 200 | 424360-0@141 | |||
| Luchtfilterhuis | ||||
| 201 | 456618-9@141 | 6.58 | 7.96 | |
| Vleugelbout 5x20 | ||||
| 202 | 251481-3@141 | 1.21 | 1.46 | |
| Luchtfilter element | ||||
| 203 | 424809-0@141 | 6.58 | 7.96 | |
| Scheidingsplaat | ||||
| 204 | 162346-3@141 | 7.44 | 9.00 | |
| Verdeler | ||||
| 205 | 352020-3@141 | 3.65 | 4.42 | |
| Schroef M3x14 | ||||
| 206 | 266404-8@141 | 0.83 | 1.00 | |
| Overdrukventiel | ||||
| 207 | 424316-3@141 | 2.80 | 3.39 | |
| Verdeler | ||||
| 208 | 453865-3@141 | 2.56 | 3.10 | |
| Schroef M5x55 | ||||
| 209 | 251486-3@141 | 0.83 | 1.00 | |
| Chokeplaat | ||||
| 210 | 454910-7@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 211 | 266385-6@141 | 0.83 | 1.00 | |
| Schroef 4x20 | ||||
| 212 | 266420-0@141 | 0.83 | 1.00 | |
| Luchtfilterhuis | ||||
| 213 | 456399-5@141 | 7.80 | 9.44 | |
| Label | ||||
| 214 | 851W17-2@141 | 2.80 | 3.39 | |
| Chokehendel | ||||
| 215 | 454902-6@141 | 1.06 | 1.28 | |
| Carburateur pakking | ||||
| 216 | 5233504200@141 | 1.72 | 2.08 | |

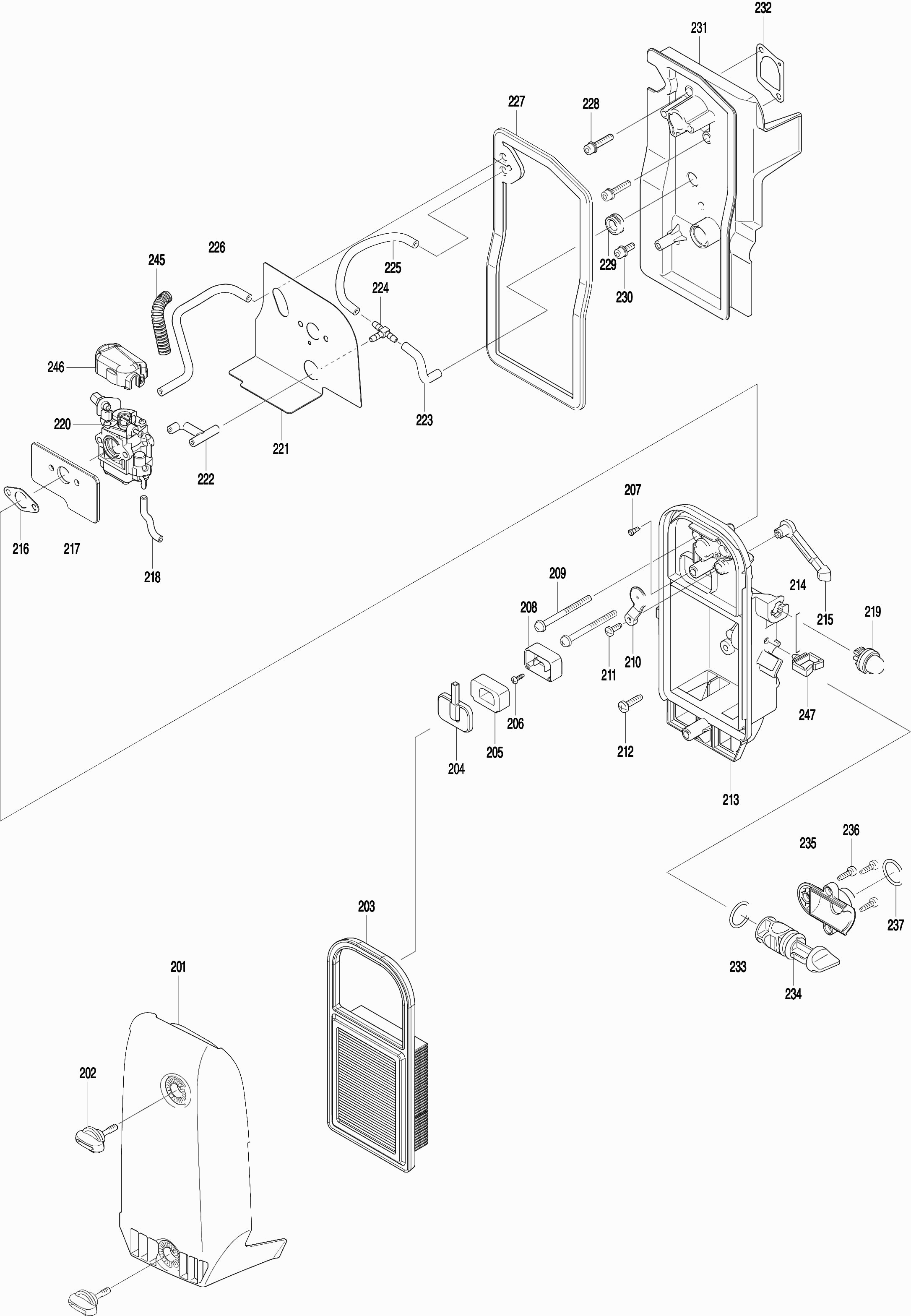

| Plaat | ||||
| 217 | 346991-4@141 | 1.43 | 1.73 | |
| Slang 3x60mm | ||||
| 218 | 412112-1@141 | 0.83 | 1.00 | |
| OPVOERPOMP DCS230T A | ||||
| 219 | 168398-2@141 | 4.58 | 5.54 | |
| Carburateur | ||||

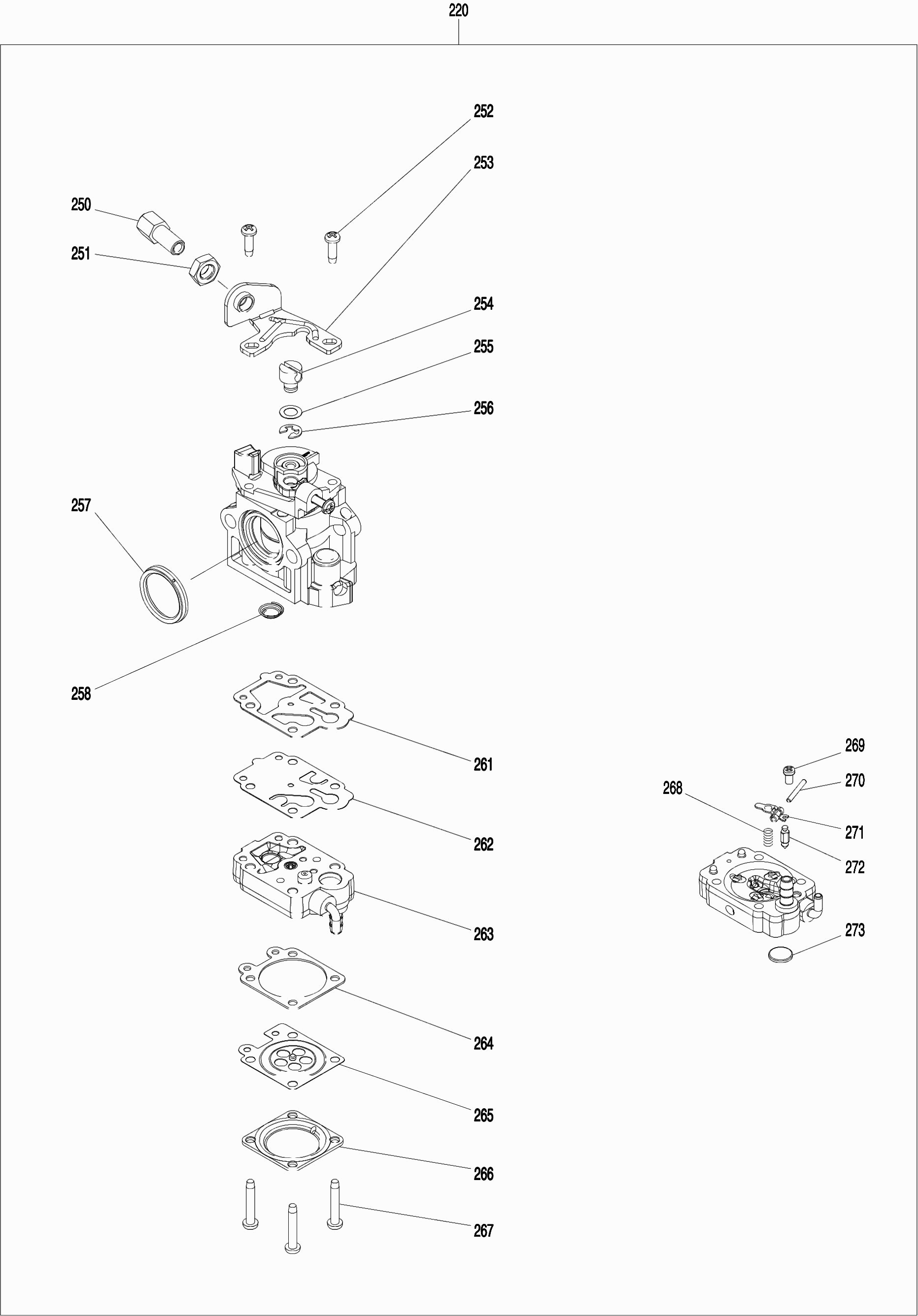

| 220 | 161487-2@141 | 65.59 | 79.36 | |
| Inlaat pakking | ||||
| 221 | 424830-9@141 | 3.65 | 4.42 | |
| Pijp | ||||
| 222 | 424823-6@141 | 2.44 | 2.95 | |
| Slang 3-55mm | ||||
| 223 | 422127-0@141 | 0.83 | 1.00 | |
| Slangverbinder | ||||
| 224 | 452952-5@141 | 2.16 | 2.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 225 | 412121-0@141 | |||
| Slang Eb7650T 3-190Mm A | ||||
| 226 | 422222-6@141 | 1.43 | 1.73 | |
| Luchtfilterpakking | ||||
| 227 | 424831-7@141 | 2.80 | 3.39 | |
| Metaalschr. Ck M5x25mm | ||||
| 228 | 266749-4@141 | 1.72 | 2.08 | |
| Doorvoer | ||||
| 229 | 424623-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 230 | 0119059490@141 | |||
| Isolator | ||||
| 231 | 142926-1@141 | 14.90 | 18.03 | |
| Inlaatpakking | ||||
| 232 | 161583-6@141 | 1.21 | 1.46 | |
| O-ring 17 | ||||
| 233 | 213261-5@141 | 1.43 | 1.73 | |
| Choke xtra klep | ||||
| 234 | 454911-5@141 | 1.01 | 1.22 | |
| Klepkap | ||||
| 235 | 454912-3@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 236 | 266385-6@141 | 0.83 | 1.00 | |
| O-ring 17 | ||||
| 237 | 213261-5@141 | 1.43 | 1.73 | |

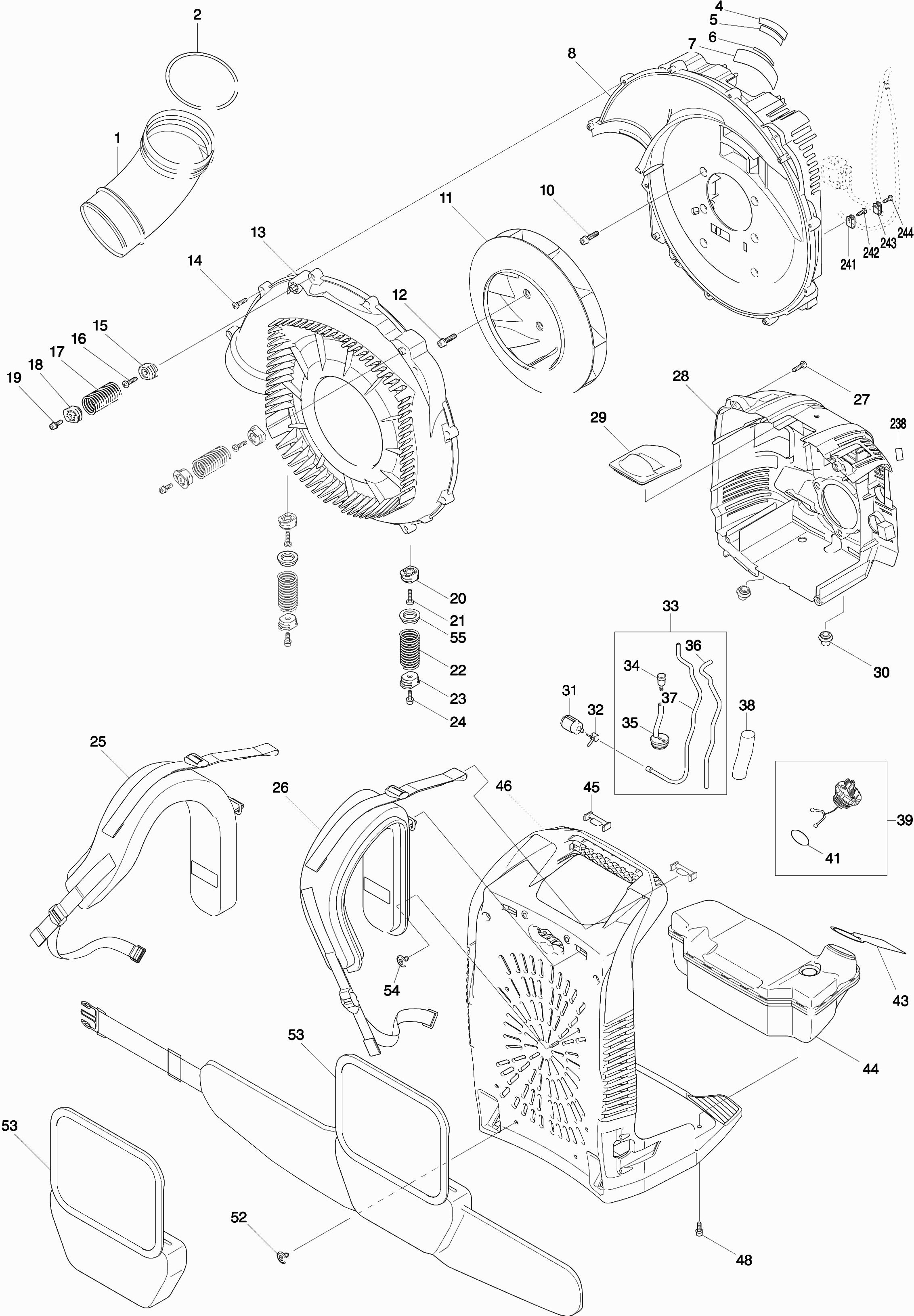

| Trekontlaster | ||||
| 241 | 687055-8@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 242 | 266385-6@141 | 0.83 | 1.00 | |
| Trekontlaster | ||||
| 243 | 687055-8@141 | 0.83 | 1.00 | |
| Tapschroef 4X14 Ga7020 A | ||||
| 244 | 266385-6@141 | 0.83 | 1.00 | |
| Doorvoerslang | ||||
| 245 | 457060-7@141 | 0.83 | 1.00 | |
| Carburateurkap | ||||
| 246 | 456401-4@141 | 1.24 | 1.50 | |
| Klem | ||||
| 247 | 451825-9@141 | 0.83 | 1.00 | |
| Vastzetschroef | ||||
| 250 | 266795-7@141 | 2.56 | 3.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 251 | 264065-8@141 | |||
| Afstelschroef Rbc230 A | ||||
| 252 | 266704-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 253 | 346491-4@141 | |||
| Zwenkelement | ||||
| 254 | 325922-6@141 | 4.26 | 5.15 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 255 | 413140-9@141 | |||
| Seegering E-3 A | ||||
| 256 | 257964-1@141 | 2.08 | 2.52 | |
| Pakking ring | ||||
| 257 | 424444-4@141 | 2.44 | 2.95 | |
| Drukveer 5-9mm | ||||
| 258 | 234183-6@141 | 2.93 | 3.55 | |
| Membraampakking | ||||
| 261 | 442155-9@141 | 2.44 | 2.95 | |
| Pomp diafragma | ||||
| 262 | WJ00009599@141 | 4.08 | 4.94 | |
| Pomphuis | ||||
| 263 | 141672-3@141 | 19.80 | 23.96 | |
| Pakking Ht2350/60D A | ||||
| 264 | 442183-4@141 | 2.08 | 2.52 | |
| Membraam | ||||
| 265 | 168620-7@141 | 14.23 | 17.22 | |
| Deksel Ea3201S A | ||||
| 266 | WJ00021158@141 | 2.16 | 2.61 | |
| Schroef | ||||
| 267 | WJ00096325@141 | 1.72 | 2.08 | |
| Veer | ||||
| 268 | WJ00983160@141 | 1.72 | 2.08 | |
| Schroef | ||||
| 269 | WJ00096424@141 | 1.43 | 1.73 | |
| Pen Dcs230T A | ||||
| 270 | WJ00014477@141 | 2.80 | 3.39 | |
| Stelvork | ||||
| 271 | WJ00016648@141 | 2.08 | 2.52 | |
| Vlotternaald | ||||
| 272 | WJ00008282@141 | 7.44 | 9.00 | |
| Inlaatzeef | ||||
| 273 | WJ00014070@141 | 1.72 | 2.08 | |
