Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUR141Z'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

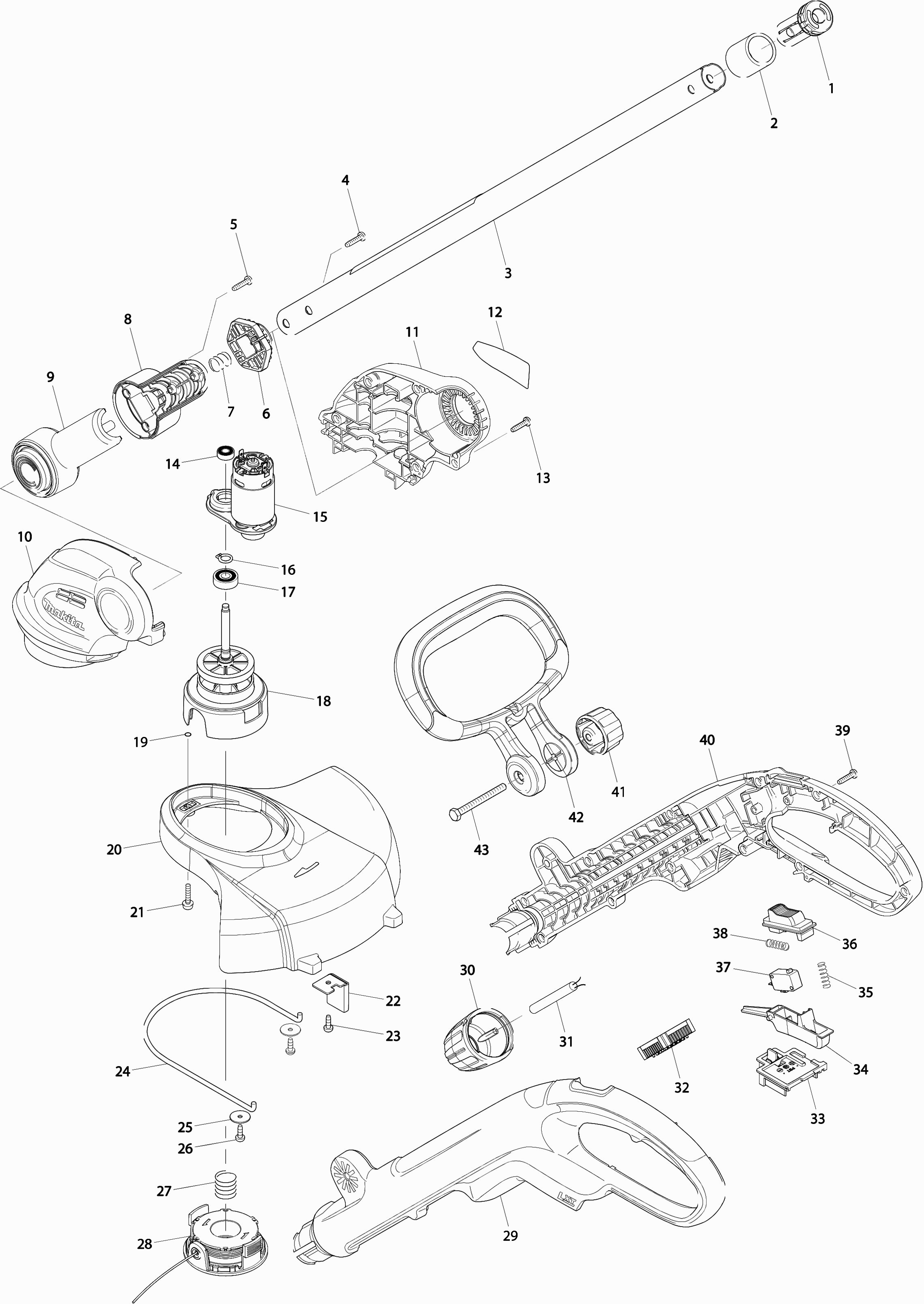

Tekeningen van de Makita DUR141Z
Onderdelen lijst van de Makita DUR141Z
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Afdekkap | ||||
| 001 | 453357-2 | 1.01 | 1.22 | |
| Rubber bus | ||||
| 002 | 422089-2 | 2.44 | 2.95 | |
| Steel cpl | ||||
| 003 | 141339-3 | 10.81 | 13.08 | |
| Waarschuwingslabel | ||||
| 003A | 890862-2 | 2.80 | 3.39 | |
| Tapschroef 4x18 | ||||
| 004 | 265995-6 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 005 | 265995-6 | 0.83 | 1.00 | |
| Drukknop | ||||
| 006 | 451896-6 | 3.22 | 3.90 | |
| Drukveer 12 | ||||
| 007 | 231113-8 | 0.83 | 1.00 | |
| Steelhouder | ||||
| 008 | 188870-8 | 9.52 | 11.52 | |
| Steelhouder | ||||
| 009 | 188870-8 | 9.52 | 11.52 | |
| Motorhuis | ||||
| 010 | 187413-3 | 11.16 | 13.50 | |
| Rubber pen 4 | ||||
| 010A | 263002-9 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 010B | 263005-3 | 0.83 | 1.00 | |
| Zeskant moer M4 | ||||
| 010C | 931102-0 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 011 | 187413-3 | 11.16 | 13.50 | |
| Rubber pen 4 | ||||
| 011A | 263002-9 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 011B | 263005-3 | 0.83 | 1.00 | |
| Zeskant moer M4 | ||||
| 011C | 931102-0 | 0.83 | 1.00 | |
| Naamplaat "dur141" | ||||
| 012 | 815W91-4 | 2.80 | 3.39 | |
| Tapschroef 4x18 | ||||
| 013 | 265995-6 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 014 | 210026-6 | 3.65 | 4.42 | |
| Motor 18v | ||||
| 015 | 629932-8 | 16.07 | 19.44 | |
| Borgring S-8 | ||||
| 016 | 961004-6 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 017 | 210046-0 | 0.83 | 1.00 | |
| Tandwielas | ||||
| 018 | 141338-5 | 10.81 | 13.08 | |
| O-ring 4 | ||||
| 019 | 213023-1 | 0.83 | 1.00 | |
| Beschermkap | ||||
| 020 | 453353-0 | 5.22 | 6.32 | |
| Inbusbout M4x20 Ck | ||||
| 021 | 922138-0 | 0.83 | 1.00 | |
| Draadsnijder | ||||
| 022 | 123169-4 | 1.21 | 1.46 | |
| Schroef Pt4x12mm | ||||
| 023 | 266020-6 | 0.83 | 1.00 | |
| Geleider | ||||
| 024 | 326128-9 | 1.72 | 2.08 | |
| Sluitring 4 | ||||
| 025 | 267071-2 | 0.83 | 1.00 | |
| Schroef Pt4x12mm | ||||
| 026 | 266020-6 | 0.83 | 1.00 | |
| Drukveer 17 | ||||
| 027 | 231352-0 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 028 | 196146-9 | |||
| Handgreepset | ||||
| 029 | 187412-5 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 029A | 263005-3 | 0.83 | 1.00 | |
| Blokkeerring | ||||
| 030 | 453344-1 | 2.08 | 2.52 | |
| Niet meer leverbaar | ||||
| 031 | 660260-2 | |||
| Toerenregelcircuit | ||||
| 032 | 620110-3 | 33.12 | 40.08 | |
| Aansluitunit (3 contacten) | ||||
| 033 | 643854-8 | 3.22 | 3.90 | |
| Schakelknop | ||||
| 034 | 453338-6 | 1.21 | 1.46 | |
| Drukveer 6mm | ||||
| 035 | 233068-3 | 0.83 | 1.00 | |
| Veiligheidsknop | ||||
| 036 | 453339-4 | 0.83 | 1.00 | |
| Schakelaar D3V-16-3C26 A | ||||
| 037 | 650744-8 | 1.72 | 2.08 | |
| Drukveer 6mm | ||||
| 038 | 233068-3 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 039 | 265995-6 | 0.83 | 1.00 | |
| Handgreepset | ||||
| 040 | 187412-5 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 040A | 263005-3 | 0.83 | 1.00 | |
| Sterknop M6 | ||||
| 041 | 264072-1 | 0.83 | 1.00 | |
| Handgreep | ||||
| 042 | 453340-9 | 7.44 | 9.00 | |
| Zeskant bout M6x60mm | ||||
| 043 | 921382-6 | 0.83 | 1.00 | |
