Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUM111'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

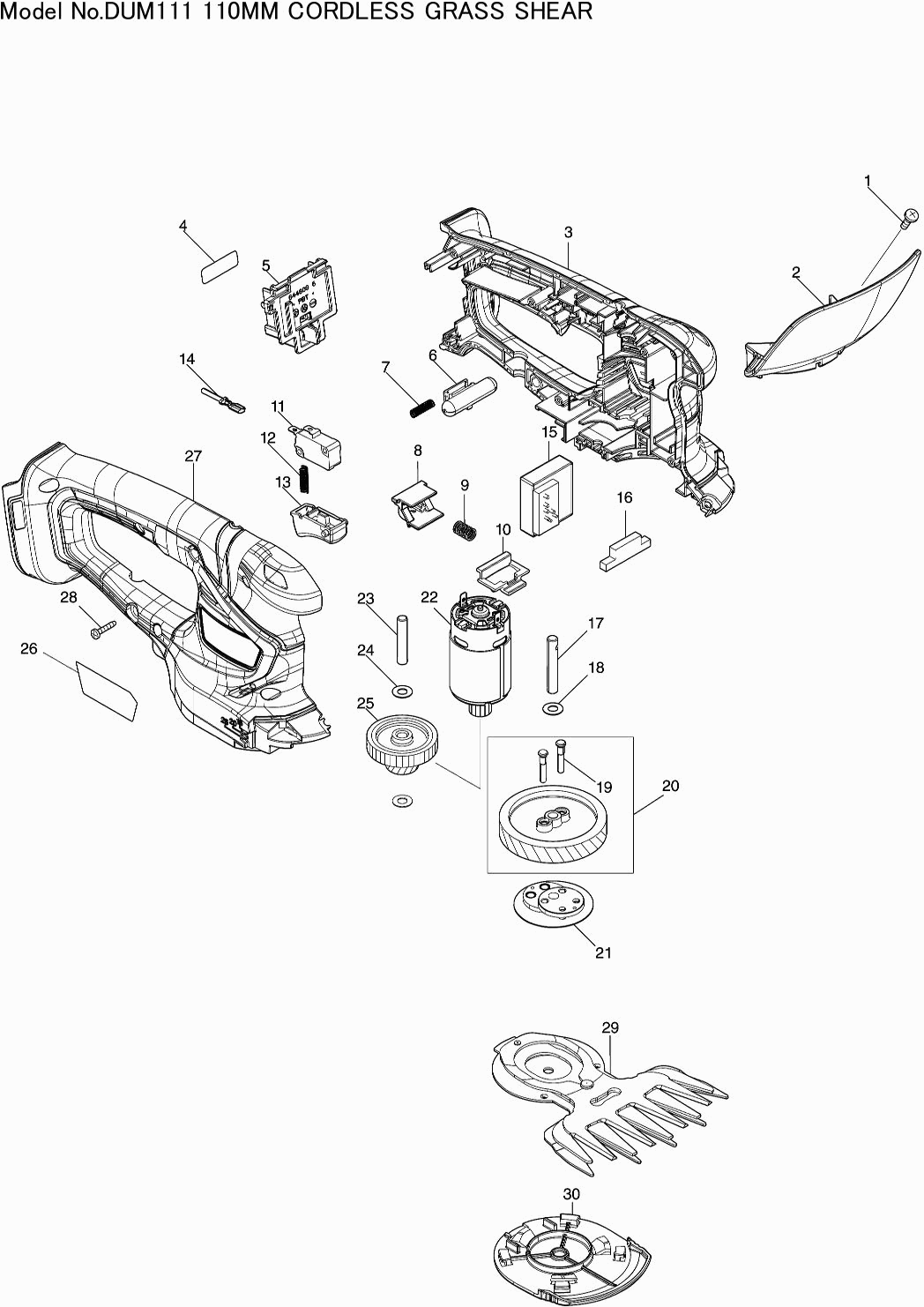

Tekeningen van de Makita DUM111
Onderdelen lijst van de Makita DUM111
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Stelschroef M4x12 | ||||
| 001 | 915116-7@141 | 0.83 | 1.00 | |
| Handbeschermer Uh201/Um600 | ||||
| 002 | 144342-3@141 | 2.08 | 2.52 | |
| Label "veiligheid" | ||||
| 002C10 | 819948-3@141 | 2.80 | 3.39 | |
| Machinehuis | ||||
| 003 | 183G03-2@141 | 16.07 | 19.44 | |
| Zeskant moer M4 | ||||
| 003C10 | 931102-0@141 | 0.83 | 1.00 | |
| Plaat | ||||
| 003C20 | 346275-0@141 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 003C30 | 263005-3@141 | 0.83 | 1.00 | |
| Label serienr DUM111 | ||||
| 004 | 811957-8@141 | 0.83 | 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 005 | 644809-6@141 | 4.08 | 4.94 | |
| Blokkeerknop Uh200D A | ||||
| 006 | 452438-9@141 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 007 | 234079-1@141 | 0.83 | 1.00 | |
| Geleideplaat | ||||
| 008 | 457534-8@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 009 | 234339-1@141 | 0.83 | 1.00 | |
| Deblokkeerhandel | ||||
| 010 | 454879-5@141 | 0.83 | 1.00 | |
| Schakelaar D3V-16-3C26 A | ||||
| 011 | 650744-8@141 | 1.72 | 2.08 | |
| Drukveer 4 | ||||
| 012 | 234079-1@141 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 013 | 417564-1@141 | 0.83 | 1.00 | |
| Kabeldoorvoer DUM11 | ||||
| 014 | 632S19-1@141 | 1.24 | 1.50 | |
| Controller DUM111 | ||||
| 015 | 620E35-1@141 | 26.11 | 31.59 | |
| Stofgeleider | ||||
| 016 | 451814-4@141 | 0.83 | 1.00 | |
| Pen 6 | ||||
| 017 | 268254-7@141 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 018 | 253715-0@141 | 0.83 | 1.00 | |
| Pen 4 Um164D | ||||
| 019 | 268256-3@141 | 0.83 | 1.00 | |
| Tandwiel 47 | ||||
| 020 | 135883-0@141 | 2.44 | 2.95 | |
| Aandrijfas | ||||
| 021 | 161598-3@141 | 5.88 | 7.11 | |
| Motor 18,0v | ||||
| 022 | 629945-9@141 | 11.16 | 13.50 | |
| Pin 6 | ||||
| 023 | 268076-5@141 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 024 | 253715-0@141 | 0.83 | 1.00 | |
| Tandwiel 12-31 | ||||
| 025 | 226831-1@141 | 1.21 | 1.46 | |
| Naamplaat DUM111 | ||||
| 026 | 811949-7@141 | 0.83 | 1.00 | |
| Machinehuis | ||||
| 027 | 183G03-2@141 | 16.07 | 19.44 | |
| Zeskant moer M4 | ||||
| 027C10 | 931102-0@141 | 0.83 | 1.00 | |
| Plaat | ||||
| 027C20 | 346275-0@141 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 027C30 | 263005-3@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 028 | 266130-9@141 | 0.83 | 1.00 | |
| Messenset 110mm | ||||
| 029 | 191N23-4@141 | 23.58 | 28.53 | |
| Flesje olie | ||||
| 029C10 | 188369-3@141 | 1.60 | 1.94 | |
| Onderplaat | ||||
| 030 | 140451-6@141 | 2.80 | 3.39 | |
