Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DUH501Z'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

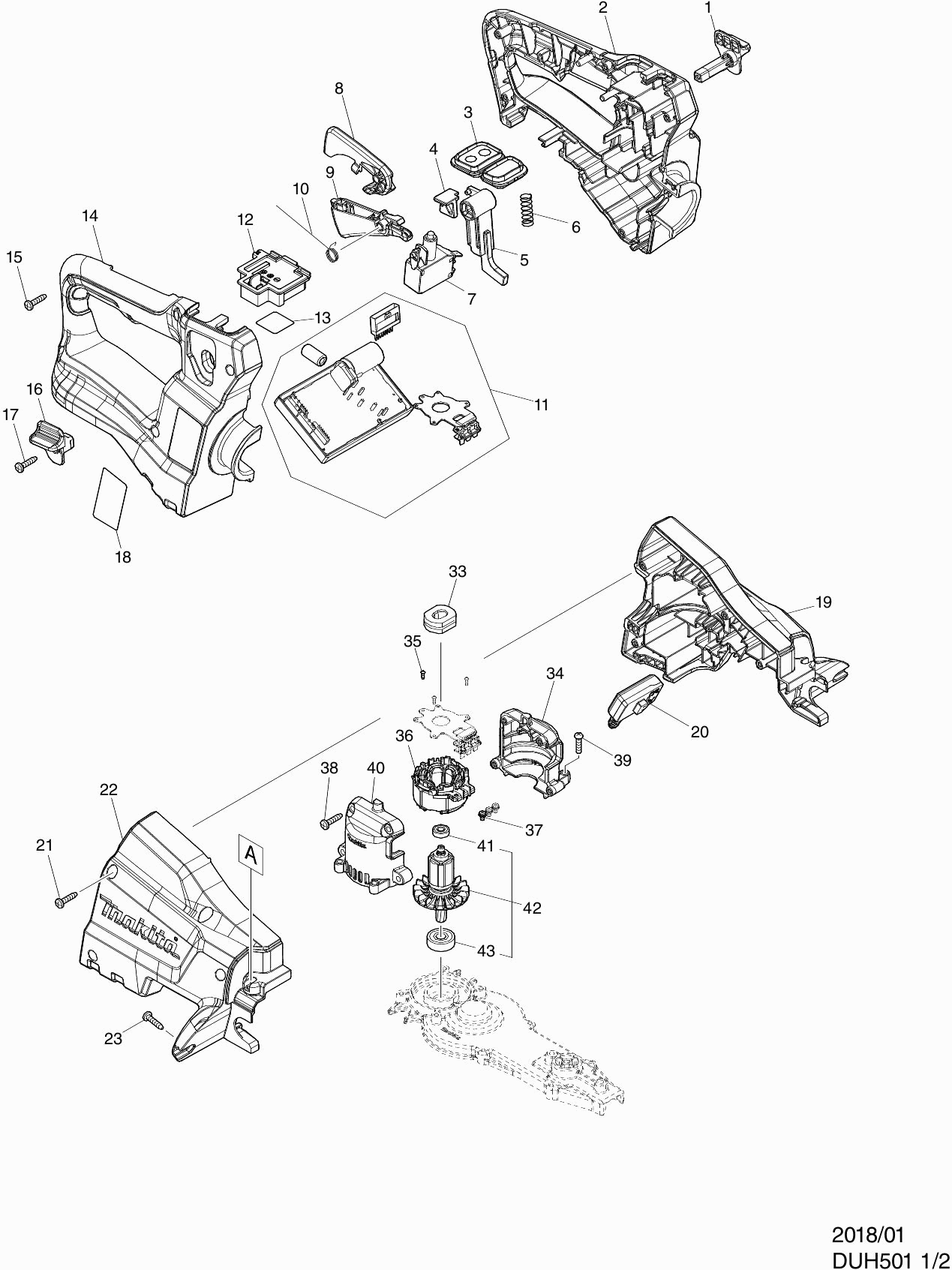

Tekeningen van de Makita DUH501Z
Onderdelen lijst van de Makita DUH501Z
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Blokkeerhendel L DUH501 | ||||
| 001 | 458406-0 | 1.02 | 1.23 | |
| Handgreepset DUH 501 | ||||
| 002 | 183J51-9 | 17.92 | 21.68 | |
| Rubber pen 6 | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Controler sub DUH501/601/751 | ||||
| 003 | 140A04-7 | 21.70 | 26.26 | |
| Label Indicatie DUH501 | ||||
| 003C10 | 806G56-1 | 0.83 | 1.00 | |
| Label schakel DUH501 | ||||
| 003C20 | 817C42-3 | 1.01 | 1.22 | |
| Schuifplaat DUH501 | ||||
| 004 | 458570-7 | 1.01 | 1.22 | |
| Blokkeerarm DUH501 | ||||
| 005 | 458405-2 | 1.43 | 1.73 | |
| Drukveer 8 | ||||
| 006 | 234204-4 | 1.01 | 1.22 | |
| Schakelaar | ||||
| 007 | 650781-2 | 16.07 | 19.44 | |
| Deblokkeer handel DUH501 | ||||
| 008 | 458403-6 | 1.43 | 1.73 | |
| Schakelaarhandel R DUH501 | ||||
| 009 | 458404-4 | 2.05 | 2.48 | |
| Torsieveer 10 DUH501 | ||||
| 010 | 232454-5 | 0.83 | 1.00 | |
| Controller DUH501 A | ||||
| 011 | 620K06-4 | 121.98 | 147.60 | |
| Aansluitunit (3 contacten) | ||||
| 012 | 644809-6 | 4.08 | 4.94 | |
| Label serienr DUH501 | ||||
| 013 | 854J93-7 | 0.83 | 1.00 | |
| Handgreepset DUH 501 | ||||
| 014 | 183J51-9 | 17.92 | 21.68 | |
| Rubber pen 6 | ||||
| 014C10 | 263005-3 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 015 | 266326-2 | |||
| Blokkeerhendel R DUH501 | ||||
| 016 | 458407-8 | 1.24 | 1.50 | |
| Niet meer leverbaar | ||||
| 017 | 266326-2 | |||
| Naamplaat DUH501 | ||||
| 018 | 854J88-0 | 0.83 | 1.00 | |
| Behuizing DUH501 | ||||
| 019 | 183K21-4 | 17.92 | 21.68 | |
| Moer M5X8 DUH501 | ||||
| 019C10 | 252143-6 | 0.83 | 1.00 | |
| Stootbuffer | ||||
| 019C20 | 424344-8 | 0.83 | 1.00 | |
| Schakelaar C3Xa-1Pspm Dsp600 | ||||
| 020 | 651083-9 | 19.88 | 24.05 | |
| Niet meer leverbaar | ||||
| 021 | 266326-2 | |||
| Behuizing DUH501 | ||||
| 022 | 183K21-4 | 17.92 | 21.68 | |
| Moer M5X8 DUH501 | ||||
| 022C10 | 252143-6 | 0.83 | 1.00 | |
| Stootbuffer | ||||
| 022C20 | 424344-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 023 | 266326-2 | |||
| Schroef 5x25 | ||||
| 024 | 265182-7 | 0.83 | 1.00 | |
| Beschermerkap DUH501 | ||||
| 025 | 458399-1 | 4.58 | 5.54 | |
| Handgreep DUH501/601/751 | ||||
| 026 | 458400-2 | 11.19 | 13.54 | |
| Inbusbout M5x35mm | ||||
| 027 | 251476-6 | 0.83 | 1.00 | |
| Komring 10 DUH501 | ||||
| 028 | 253416-0 | 1.01 | 1.22 | |
| Bus 6 DUH501 | ||||
| 029 | 257678-2 | 1.43 | 1.73 | |
| Rubber bus 8 DUH501 | ||||
| 030 | 422260-8 | 1.72 | 2.08 | |
| Drukveer 5 DUH501 | ||||
| 031 | 233222-9 | 1.43 | 1.73 | |
| Schakelaarhandel F DUH501 | ||||
| 032 | 458402-8 | 7.44 | 9.00 | |
| Rubber bus DUH501 | ||||
| 033 | 422261-6 | 1.72 | 2.08 | |
| Niet meer leverbaar | ||||
| 034 | 183J52-7 | |||
| Parker Ck 2x6mm | ||||
| 035 | 266490-9 | 0.83 | 1.00 | |
| Veld DUH501 | ||||
| 036 | 629352-6 | 26.11 | 31.59 | |
| Kruiskop Schroef M3X6 | ||||
| 037 | 652069-6 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 038 | 266326-2 | |||
| Schroef 4X16 DUH501 A | ||||
| 039 | 265178-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 040 | 183J52-7 | |||
| Kogellager 695zz | ||||
| 041 | 211157-4 | 1.43 | 1.73 | |
| Anker DUH-serie A | ||||
| 042 | 510450-6 | 19.80 | 23.96 | |
| Kogellager 608ddw | ||||
| 043 | 210005-4 | 4.58 | 5.54 | |
| Rubber bus 8 DUH501 | ||||
| 044 | 422259-3 | 1.21 | 1.46 | |
| Tandwielhuis cpl DUH500 A | ||||
| 045 | 136278-0 | 44.01 | 53.25 | |
| Stootbuffer | ||||
| 045C10 | 424344-8 | 0.83 | 1.00 | |
| O-ring 22 | ||||
| 045C20 | 213961-7 | 0.83 | 1.00 | |
| Kogellager 608Zz A | ||||
| 047 | 210046-0 | 0.83 | 1.00 | |
| Frictieplaat DUH501 | ||||
| 048 | 347361-0 | 0.83 | 1.00 | |
| Verbindingsstang DUH501 | ||||
| 049 | 347362-8 | 5.22 | 6.32 | |
| Met.schroef M5x12mm | ||||
| 050 | 915211-3 | 0.83 | 1.00 | |
| Schaarbeschermer DUH501 | ||||
| 051 | 458408-6 | 14.23 | 17.22 | |
| Geleider E UH008G | ||||
| 051-1 | 412908-0 | 3.20 | 3.87 | |
| Schaarmessenset 50cm "bol" | ||||
| 052 | 199098-3 | 54.49 | 65.93 | |
| Schroef 5x10 | ||||
| 052C20 | 911208-0 | 0.83 | 1.00 | |
| Schroef 5x25 | ||||
| 053 | 265182-7 | 0.83 | 1.00 | |
| Tandwiel compleet DUH501 | ||||
| 054 | 140B79-2 | 21.70 | 26.26 | |
| Verbindingsstang DUH501 | ||||
| 055 | 347362-8 | 5.22 | 6.32 | |
| Frictieplaat DUH501 | ||||
| 056 | 347361-0 | 0.83 | 1.00 | |
| Kogellager 626zz | ||||
| 057 | 210143-2 | 2.80 | 3.39 | |
| Afdichting | ||||
| 058 | 443159-4 | 4.58 | 5.54 | |
| Tandwielhuisdeksel DUH501 | ||||
| 059 | 140B62-9 | 27.82 | 33.66 | |
| Zeskant bout M6x4 | ||||
| 060 | 266559-9 | 2.45 | 2.96 | |
| Inbusbout 4x16 | ||||
| 061 | 266437-3 | 0.83 | 1.00 | |
| Met.schroef M5x12mm | ||||
| 062 | 915211-3 | 0.83 | 1.00 | |
| Afstandbus 500 DUH502 | ||||
| 063 | 458627-4 | 8.46 | 10.24 | |
| Bus 5mm | ||||
| 064 | 257439-0 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 065 | 253804-1 | 0.83 | 1.00 | |
| Onderplaat DUH-series | ||||
| 066 | 458907-8 | 10.81 | 13.08 | |
| Inbusbout M4x25mm DUH | ||||
| 068 | 265698-2 | 0.83 | 1.00 | |
| Inbusbout M4x16mm DUH | ||||
| 069 | 265A29-1 | 0.83 | 1.00 | |
