Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DTD171'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

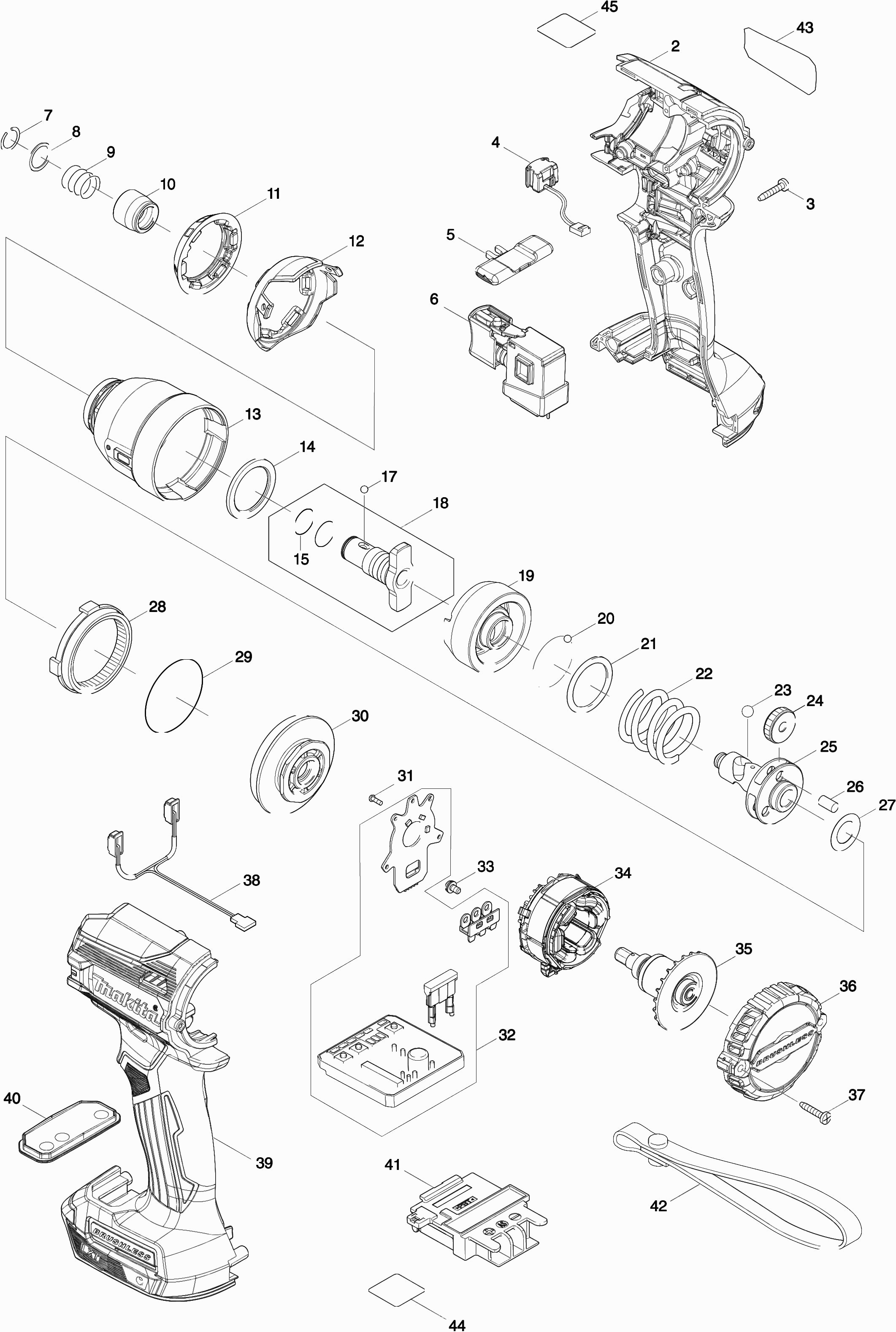

Tekeningen van de Makita DTD171
Onderdelen lijst van de Makita DTD171
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuisset DTD171 | ||||
| 002 | 183N06-8@141 | 11.16 | 13.50 | |
| Rubber pen 6 | ||||
| 002C10 | 263005-3@141 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 002C20 | 252126-6@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 003 | 266130-9@141 | 0.83 | 1.00 | |
| Schakelaar DTD171 | ||||
| 004 | 632L84-8@141 | 9.52 | 11.52 | |
| Schakelknop | ||||
| 005 | 455053-8@141 | 0.83 | 1.00 | |
| Schakelaar A/U DTD171 | ||||
| 006 | 140B49-1@141 | 16.07 | 19.44 | |
| Afdichting DTD171 | ||||
| 006C10 | 424496-5@141 | 1.02 | 1.23 | |
| Borgring 11 | ||||
| 007 | 231951-8@141 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 008 | 267085-1@141 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 009 | 233005-7@141 | 0.83 | 1.00 | |
| Bithouder | ||||
| 010 | 326072-0@141 | 2.80 | 3.39 | |
| Stootrubber DTD171 | ||||
| 011 | 422269-0@141 | 1.21 | 1.46 | |
| Tandwielhuiskap DTD171 | ||||
| 012 | 458484-0@141 | 1.21 | 1.46 | |
| Slaghuis DTD171 | ||||
| 013 | 140A51-8@141 | 17.90 | 21.66 | |
| Sluitring nylon 30mm DTD171 | ||||
| 014 | 261160-5@141 | 0.83 | 1.00 | |
| O-ring 12 | ||||
| 015 | 213118-0@141 | 0.83 | 1.00 | |
| Stalen kogel 3.5 | ||||
| 017 | 216040-0@141 | 0.83 | 1.00 | |
| Aambeeld DTD171 | ||||
| 018 | 136065-7@141 | 28.85 | 34.91 | |
| Slagstuk DTD171 A | ||||
| 019 | 327750-5@141 | 28.85 | 34.91 | |
| Stalen kogel 3.5 | ||||
| 020 | 216040-0@141 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 021 | 267175-0@141 | 0.83 | 1.00 | |
| Drukveer 24B DTD171 | ||||
| 022 | 232459-5@141 | 2.44 | 2.95 | |
| Stalen kogel 5.6 | ||||
| 023 | 216041-8@141 | 0.83 | 1.00 | |
| Tandwiel 22 | ||||
| 024 | 227338-0@141 | 5.22 | 6.32 | |
| As DTD171 | ||||
| 025 | 327113-5@141 | 37.12 | 44.92 | |
| Pen 5 | ||||
| 026 | 268311-1@141 | 0.83 | 1.00 | |
| Dunne sluitring 15 | ||||
| 027 | 253314-8@141 | 0.83 | 1.00 | |
| Platte Sluitring 15 | ||||
| 027 | 253445-3@141 | 0.83 | 1.00 | |
| Tandwiel 51 DTD171 | ||||
| 028 | 226182-2@141 | 4.08 | 4.94 | |
| O-ring 40 | ||||
| 029 | 213507-9@141 | 1.01 | 1.22 | |
| Lagerhuis Dtd154 | ||||
| 030 | 143976-9@141 | 7.44 | 9.00 | |
| Parker Ck 2x6mm | ||||
| 031 | 266490-9@141 | 0.83 | 1.00 | |
| Controller | ||||
| 032 | 620D48-6@141 | 80.00 | 96.80 | |
| Kruiskop Schroef M3X6 | ||||
| 033 | 652069-6@141 | 0.83 | 1.00 | |
| Veld Dtd170 | ||||
| 034 | 629217-2@141 | 12.58 | 15.22 | |
| Anker Dtd154 A | ||||
| 035 | 619408-3@141 | 37.12 | 44.92 | |
| Achterdeksel DTD171 | ||||
| 036 | 458478-5@141 | 3.22 | 3.90 | |
| Tapschroef 3x16 | ||||
| 037 | 266130-9@141 | 0.83 | 1.00 | |
| Licht Circuit DTD171 | ||||
| 038 | 620849-8@141 | 6.58 | 7.96 | |
| Motorhuisset DTD171 | ||||
| 039 | 183N06-8@141 | 11.16 | 13.50 | |
| Rubber pen 6 | ||||
| 039C10 | 263005-3@141 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 039C20 | 252126-6@141 | 0.83 | 1.00 | |
| Schakelplaat DTD171 | ||||
| 040 | 140G40-9@141 | 2.80 | 3.39 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 041 | 643523-1@141 | 5.22 | 6.32 | |
| Aansluitunit DTD153 3cont | ||||
| 041 | 643860-3@141 | 4.58 | 5.54 | |
| Naamplaat DTD171 | ||||
| 043 | 855E98-0@141 | 0.83 | 1.00 | |
| Label serienr DTD171 | ||||
| 044 | 855F05-9@141 | 0.83 | 1.00 | |
