Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DPT351'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

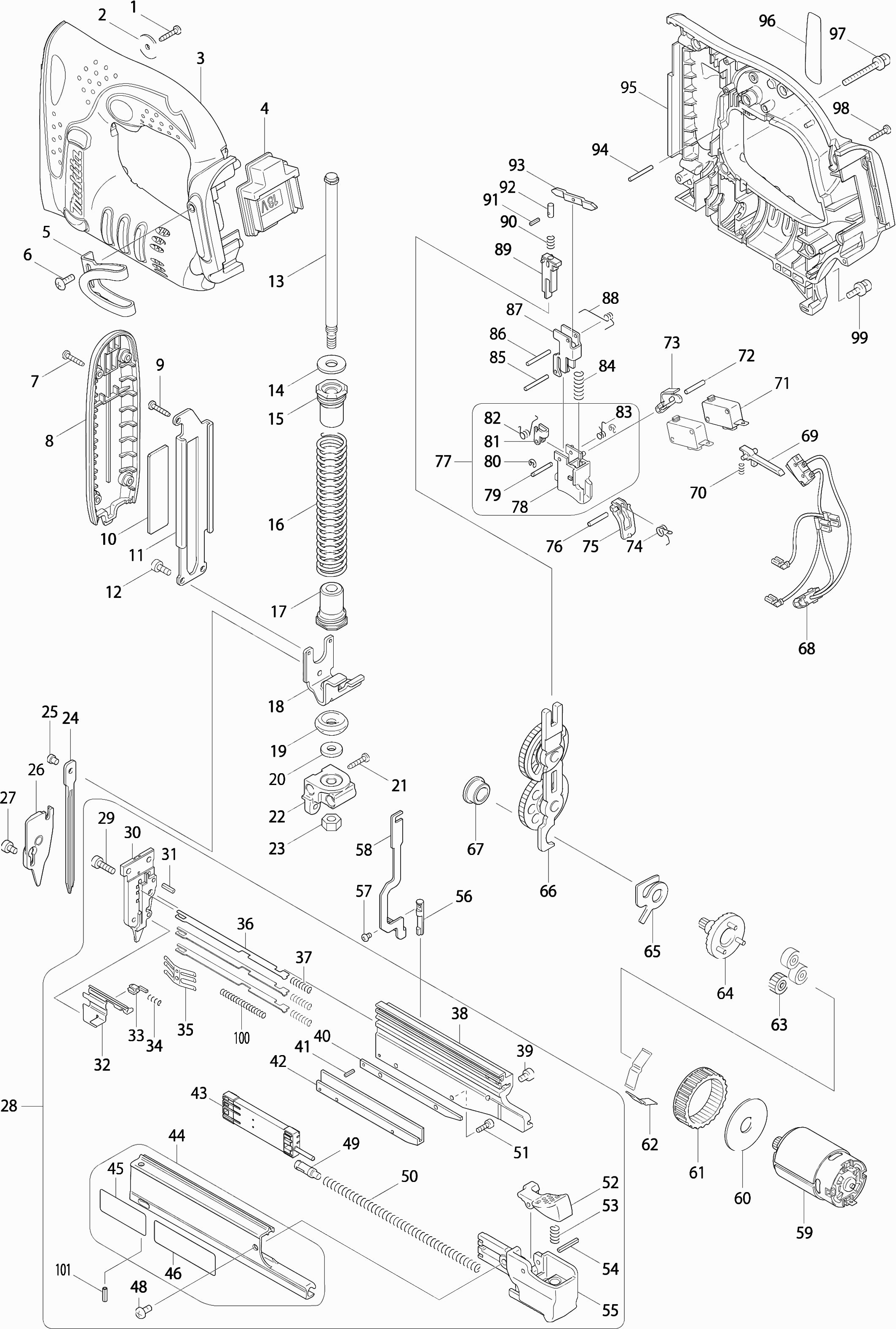

Tekeningen van de Makita DPT351
Onderdelen lijst van de Makita DPT351
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 3x16 | ||||
| 001 | 266130-9@141 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 002 | 267071-2@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 003 | 187098-5@141 | 70.18 | 84.92 | |
| Aansluitunit (2 contacten) | ||||
| 004 | 643843-3@141 | 4.58 | 5.54 | |
| Niet meer leverbaar, geen vervanging | ||||
| 005 | 346317-0@141 | |||
| Schroef M4x12 | ||||
| 006 | 251314-2@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 007 | 266130-9@141 | 0.83 | 1.00 | |
| Deksel | ||||
| 008 | 419450-2@141 | 8.84 | 10.70 | |
| Tapschroef 3x16 | ||||
| 009 | 266130-9@141 | 0.83 | 1.00 | |
| Glijplaat | ||||
| 010 | 345704-0@141 | 1.72 | 2.08 | |
| Nagelgeleider | ||||
| 011 | 345703-2@141 | 20.76 | 25.12 | |
| Inbusbout M4x10 | ||||
| 012 | 922112-8@141 | 0.83 | 1.00 | |
| Geleidebout | ||||
| 013 | 324683-5@141 | 21.87 | 26.46 | |
| Ring 8 | ||||
| 014 | 253762-1@141 | 1.01 | 1.22 | |
| Veerhouder | ||||
| 015 | 421962-3@141 | 6.60 | 7.99 | |
| Veer | ||||
| 016 | 233472-6@141 | 3.83 | 4.63 | |
| Veerhouder | ||||
| 017 | 421962-3@141 | 6.60 | 7.99 | |
| Hamer | ||||
| 018 | 345701-6@141 | 13.19 | 15.96 | |
| Demper | ||||
| 019 | 421956-8@141 | 1.43 | 1.73 | |
| Sluitring 6 | ||||
| 020 | 253804-1@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 021 | 266130-9@141 | 0.83 | 1.00 | |
| Demperhouder | ||||
| 022 | 318025-3@141 | 11.19 | 13.54 | |
| Zeskant moer M6 | ||||
| 023 | 931302-2@141 | 0.83 | 1.00 | |
| Slagpen | ||||
| 024 | 345702-4@141 | 16.13 | 19.52 | |
| Borgpen 4 | ||||
| 025 | 268157-5@141 | 2.08 | 2.52 | |
| Slagpenplaat | ||||
| 026 | 168430-2@141 | 24.88 | 30.10 | |
| Zeskant bout 4x6 | ||||
| 027 | 922102-1@141 | 0.83 | 1.00 | |
| Magazijn assy | ||||
| 028 | 135372-5@141 | 203.29 | 245.98 | |
| Inbusbout M4x14 | ||||
| 029 | 922122-5@141 | 0.83 | 1.00 | |
| Slagpengeleider | ||||
| 030 | 310173-4@141 | 52.21 | 63.17 | |
| Spanstift 3-10 | ||||
| 031 | 951054-9@141 | 0.83 | 1.00 | |
| Drukplaat Bpt350 | ||||
| 032 | 345699-7@141 | 9.96 | 12.05 | |
| Afslag Bpt350 | ||||
| 033 | 310176-8@141 | 3.22 | 3.90 | |
| Drukveer 3 | ||||
| 034 | 233018-8@141 | 0.83 | 1.00 | |
| Bladveer | ||||
| 035 | 232229-2@141 | 4.81 | 5.82 | |
| Nagelafslag | ||||
| 036 | 346239-4@141 | 2.44 | 2.95 | |
| Drukveer 4 | ||||
| 037 | 233476-8@141 | 0.83 | 1.00 | |
| Magazijn | ||||
| 038 | 318024-5@141 | 49.85 | 60.32 | |
| Zeskant bout 4x6 | ||||
| 039 | 922102-1@141 | 0.83 | 1.00 | |
| Vulplaat | ||||
| 040 | 345696-3@141 | 2.80 | 3.39 | |
| Spanstift 2-8 | ||||
| 041 | 951001-0@141 | 0.83 | 1.00 | |
| Onderrail | ||||
| 042 | 318023-7@141 | 16.07 | 19.44 | |
| Nagelgeleiderhouder | ||||
| 043 | 452877-3@141 | 4.81 | 5.82 | |
| Bovenrail | ||||
| 044 | 140412-6@141 | 37.12 | 44.92 | |
| Waarschuwingslabel | ||||
| 045 | 813728-9@141 | 2.80 | 3.39 | |
| Schroef 4x10 | ||||
| 048 | 911113-1@141 | 0.83 | 1.00 | |
| Kraagpin 5-7 | ||||
| 049 | 419443-9@141 | 2.93 | 3.55 | |
| Drukveer 5 | ||||
| 050 | 233470-0@141 | 2.16 | 2.61 | |
| Inbusbout M3x10 | ||||
| 051 | 266177-3@141 | 0.83 | 1.00 | |
| Railknop | ||||
| 052 | 419446-3@141 | 5.46 | 6.61 | |
| Drukveer 6x29mm | ||||
| 053 | 233117-6@141 | 0.83 | 1.00 | |
| Spanstift 3-18 | ||||
| 054 | 951066-2@141 | 0.83 | 1.00 | |
| Railknopkap | ||||
| 055 | 419444-7@141 | 7.80 | 9.44 | |
| Pin 5 | ||||
| 056 | 268158-3@141 | 6.58 | 7.96 | |
| Kruiskopschroef 3x4 | ||||
| 057 | 265040-7@141 | 0.83 | 1.00 | |
| Blokkeerarm | ||||
| 058 | 345705-8@141 | 4.58 | 5.54 | |
| Motor | ||||
| 059 | 629910-8@141 | 11.68 | 14.13 | |
| Sluitring 12 | ||||
| 060 | 267053-4@141 | 0.83 | 1.00 | |
| Tandwiel 69 | ||||
| 061 | 227166-3@141 | 2.93 | 3.55 | |
| Bladveer | ||||
| 062 | 232230-7@141 | 3.22 | 3.90 | |
| Tandwiel 27 | ||||
| 063 | 221961-3@141 | 3.22 | 3.90 | |
| Tandwiel 7 cpl | ||||
| 064 | 154973-0@141 | 5.88 | 7.11 | |
| Anti-terugslagplaat | ||||
| 065 | 345773-1@141 | 3.22 | 3.90 | |
| Tandwiel 55 cpl | ||||
| 066 | 154972-2@141 | 43.02 | 52.05 | |
| Glijlager 10 | ||||
| 067 | 214060-8@141 | 1.21 | 1.46 | |
| Licht circuit | ||||
| 068 | 620073-3@141 | 16.13 | 19.52 | |
| Schakelknop | ||||
| 069 | 419452-8@141 | 3.65 | 4.42 | |
| Drukveer 2 | ||||
| 070 | 233032-4@141 | 0.83 | 1.00 | |
| Schakelaar D3V-16-3C26 A | ||||
| 071 | 650744-8@141 | 1.72 | 2.08 | |
| Pen 3 | ||||
| 072 | 256299-7@141 | 0.83 | 1.00 | |
| Verbindingsplaat | ||||
| 073 | 419453-6@141 | 3.22 | 3.90 | |
| Draaiveer 4 | ||||
| 074 | 231693-4@141 | 1.01 | 1.22 | |
| Veiligheidsschakelaar | ||||
| 075 | 419454-4@141 | 4.58 | 5.54 | |
| Pen 3 | ||||
| 076 | 256299-7@141 | 0.83 | 1.00 | |
| Schakelknopset | ||||
| 077 | 188168-3@141 | 14.90 | 18.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 078 | 419451-0@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 256771-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 257926-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 081 | 345707-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 231694-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 231695-0@141 | |||
| Drukveer 4 | ||||
| 084 | 233360-7@141 | 0.83 | 1.00 | |
| Pen 2,5 | ||||
| 085 | 256176-3@141 | 0.83 | 1.00 | |
| Pen 2,5 | ||||
| 086 | 256176-3@141 | 0.83 | 1.00 | |
| Geleideplaat | ||||
| 087 | 345706-6@141 | 4.58 | 5.54 | |
| Draaiveer 4 | ||||
| 088 | 231692-6@141 | 0.83 | 1.00 | |
| Schakelblok Bpt350 A | ||||
| 089 | 168489-9@141 | 1.88 | 2.27 | |
| Drukveer 2.4 | ||||
| 090 | 233188-3@141 | 0.83 | 1.00 | |
| Spanstift 2-8 | ||||
| 091 | 951001-0@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 092 | 324923-1@141 | |||
| Omkeerarm | ||||
| 093 | 345708-2@141 | 3.22 | 3.90 | |
| Pen 2,5 | ||||
| 094 | 256176-3@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 095 | 187098-5@141 | 70.18 | 84.92 | |
| Naamplaat "dpt351" | ||||
| 096 | 815W07-9@141 | 2.80 | 3.39 | |
| Schroef 4X35 | ||||
| 097 | 911163-6@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 098 | 266130-9@141 | 0.83 | 1.00 | |
| Schroef 4x14 | ||||
| 099 | 911123-8@141 | 0.83 | 1.00 | |
| Drukveer 3x28mm | ||||
| 100 | 234264-6@141 | 0.83 | 1.00 | |
| Spanstift 3-10 | ||||
| 101 | 951054-9@141 | 0.83 | 1.00 | |
