Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DJR188'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

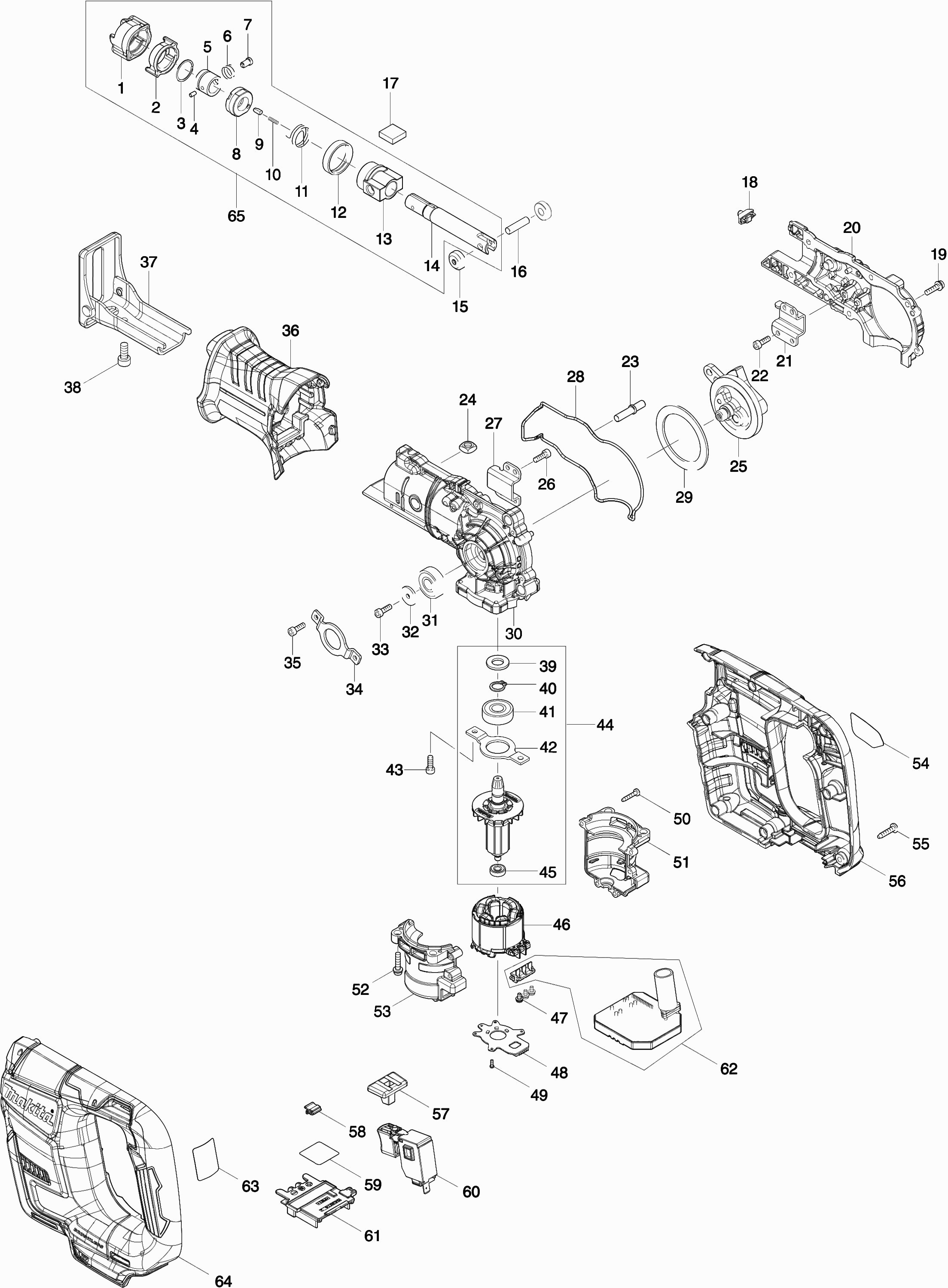

Tekeningen van de Makita DJR188
Onderdelen lijst van de Makita DJR188
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Beschermring zaagas JR3051T | ||||
| 001 | 422223-4@141 | 0.83 | 1.00 | |
| Geleidebus JR3051 | ||||
| 002 | 310848-5@141 | 8.52 | 10.31 | |
| Borgring 18A | ||||
| 003 | 257430-8@141 | 0.83 | 1.00 | |
| Pin 3 | ||||
| 004 | 268094-3@141 | 2.08 | 2.52 | |
| Geleidingsbus Bjr181 A | ||||
| 005 | 327043-0@141 | 1.24 | 1.50 | |
| Drukveer 6 | ||||
| 006 | 234381-2@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 006A | 234381-2@141 | 0.83 | 1.00 | |
| Drukveer 6 | ||||
| 006B | 233345-3@141 | 0.83 | 1.00 | |
| Kraagpin 5 | ||||
| 007 | 256569-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 458113-5@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 310859-0@141 | |||
| Drukveer 2 | ||||
| 010 | 233025-1@141 | 0.83 | 1.00 | |
| Torsieveer 17 JR3051 | ||||
| 011 | 233594-2@141 | 0.83 | 1.00 | |
| Rubberring | ||||
| 012 | 424762-0@141 | 0.83 | 1.00 | |
| Zaagasgeleider | ||||
| 013 | 144012-4@141 | 10.81 | 13.08 | |
| Keerring 14 | ||||
| 013C10 | 213151-2@141 | 2.80 | 3.39 | |
| X-ring 14 | ||||
| 013C20 | 213174-0@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 161796-9@141 | |||
| Steunwiel | ||||
| 015 | 310663-7@141 | 0.83 | 1.00 | |
| Pen 6 | ||||
| 016 | 268341-2@141 | 0.83 | 1.00 | |
| Dempingsvilt Djr360 | ||||
| 017 | 424902-0@141 | 0.83 | 1.00 | |
| Licht circuit | ||||
| 018 | 620434-7@141 | 5.22 | 6.32 | |
| Schroef 4X16 A | ||||
| 019 | 911526-6@141 | 0.83 | 1.00 | |
| Tandwielhuis R Compleet Djt188 | ||||
| 020 | 144809-1@141 | 11.16 | 13.50 | |
| Stang Geleider Rechts Djr188 | ||||
| 021 | 347303-4@141 | 1.02 | 1.23 | |
| Inbusbout 4x12 | ||||
| 022 | 265353-6@141 | 0.83 | 1.00 | |
| Kraagpin 6-8 | ||||
| 023 | 256567-8@141 | 0.83 | 1.00 | |
| Zeskantmoer M6 | ||||
| 024 | 252159-1@141 | 2.08 | 2.52 | |
| Tandwiel Cpl Djr188 | ||||
| 025 | 144806-7@141 | 16.07 | 19.44 | |
| Inbusbout 4x12 | ||||
| 026 | 265353-6@141 | 0.83 | 1.00 | |
| Stang Geleider Links Djr188 | ||||
| 027 | 347302-6@141 | 1.02 | 1.23 | |
| Afdichtring Djr188 | ||||
| 028 | 422224-2@141 | 0.83 | 1.00 | |
| Sluitring 45 | ||||
| 029 | 267336-2@141 | 2.44 | 2.95 | |
| Tandwielhuis L Compleet Djr188 | ||||
| 030 | 144808-3@141 | 16.07 | 19.44 | |
| O-ring 26 | ||||
| 030 | 213407-3@141 | 1.21 | 1.46 | |
| Kogellager 6000ddw | ||||
| 031 | 211289-7@141 | 12.58 | 15.22 | |
| Sluitring 4 Djr188 | ||||
| 032 | 253400-5@141 | 0.83 | 1.00 | |
| Inbusbout 4x12 | ||||
| 033 | 265353-6@141 | 0.83 | 1.00 | |
| Lagerborging Djr188 | ||||
| 034 | 285031-2@141 | 0.83 | 1.00 | |
| Inbusbout 4x12 | ||||
| 035 | 265353-6@141 | 0.83 | 1.00 | |
| Beschermhuls Djr188 | ||||
| 036 | 422221-8@141 | 6.60 | 7.99 | |
| Zaagvoet Djr188 | ||||
| 037 | 161795-1@141 | 5.22 | 6.32 | |
| Inbusschroef M6x14mm | ||||
| 038 | 265531-8@141 | 0.83 | 1.00 | |
| Viltring 10 Djr188 | ||||
| 039 | 422225-0@141 | 0.83 | 1.00 | |
| Borgring S-10 | ||||
| 040 | 257408-1@141 | 0.95 | 1.15 | |
| Kogellager 6000ddw | ||||
| 041 | 211289-7@141 | 12.58 | 15.22 | |
| Lagerborgring 55 | ||||
| 042 | 285032-0@141 | 1.02 | 1.23 | |
| Inbusbout 4x12 | ||||
| 043 | 265353-6@141 | 0.83 | 1.00 | |
| Anker Compleet Djr188 | ||||
| 044 | 519457-9@141 | 26.11 | 31.59 | |
| Kogellager 609ddw | ||||
| 045 | 210039-7@141 | 3.20 | 3.87 | |
| Veld Djr188 | ||||
| 046 | 629292-8@141 | 11.16 | 13.50 | |
| Kruiskop Schroef M3X6 | ||||
| 047 | 652069-6@141 | 0.83 | 1.00 | |
| Controller B Djr188 | ||||
| 048 | 620760-4@141 | 17.90 | 21.66 | |
| Parker Ck 2x6mm | ||||
| 049 | 266490-9@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 050 | 266130-9@141 | 0.83 | 1.00 | |
| Motorhuis Djr188 | ||||
| 051 | 183H44-4@141 | 3.22 | 3.90 | |
| Met.Schroef M4X18Mm Djr188 | ||||
| 052 | 911531-3@141 | 0.83 | 1.00 | |
| Motorhuis Djr188 | ||||
| 053 | 183H44-4@141 | 3.22 | 3.90 | |
| Naamplaat Djr188 | ||||
| 054 | 853U83-3@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 266326-2@141 | |||
| Handgreep Set Djr188 | ||||
| 056 | 183H42-8@141 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 056C10 | 263005-3@141 | 0.83 | 1.00 | |
| Blokkeerknop Djr188 | ||||
| 057 | 458114-3@141 | 0.83 | 1.00 | |
| Bescherming | ||||
| 058 | 424517-3@141 | 0.83 | 1.00 | |
| Serienummer Label Djr188 | ||||
| 059 | 853U91-4@141 | 2.80 | 3.39 | |
| Schakelaar C3jw-4b | ||||
| 060 | 650006-4@141 | 18.20 | 22.02 | |
| Aansluitunit | ||||
| 061 | 643874-2@141 | 3.65 | 4.42 | |
| Controller A Djr188 | ||||
| 062 | 620759-9@141 | 85.25 | 103.15 | |
| Handgreep Set Djr188 | ||||
| 064 | 183H42-8@141 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 064C10 | 263005-3@141 | 0.83 | 1.00 | |
| Zaagas Compl Djr188 A | ||||
| 065 | 127401-8@141 | 27.49 | 33.26 | |
