Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHS710'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

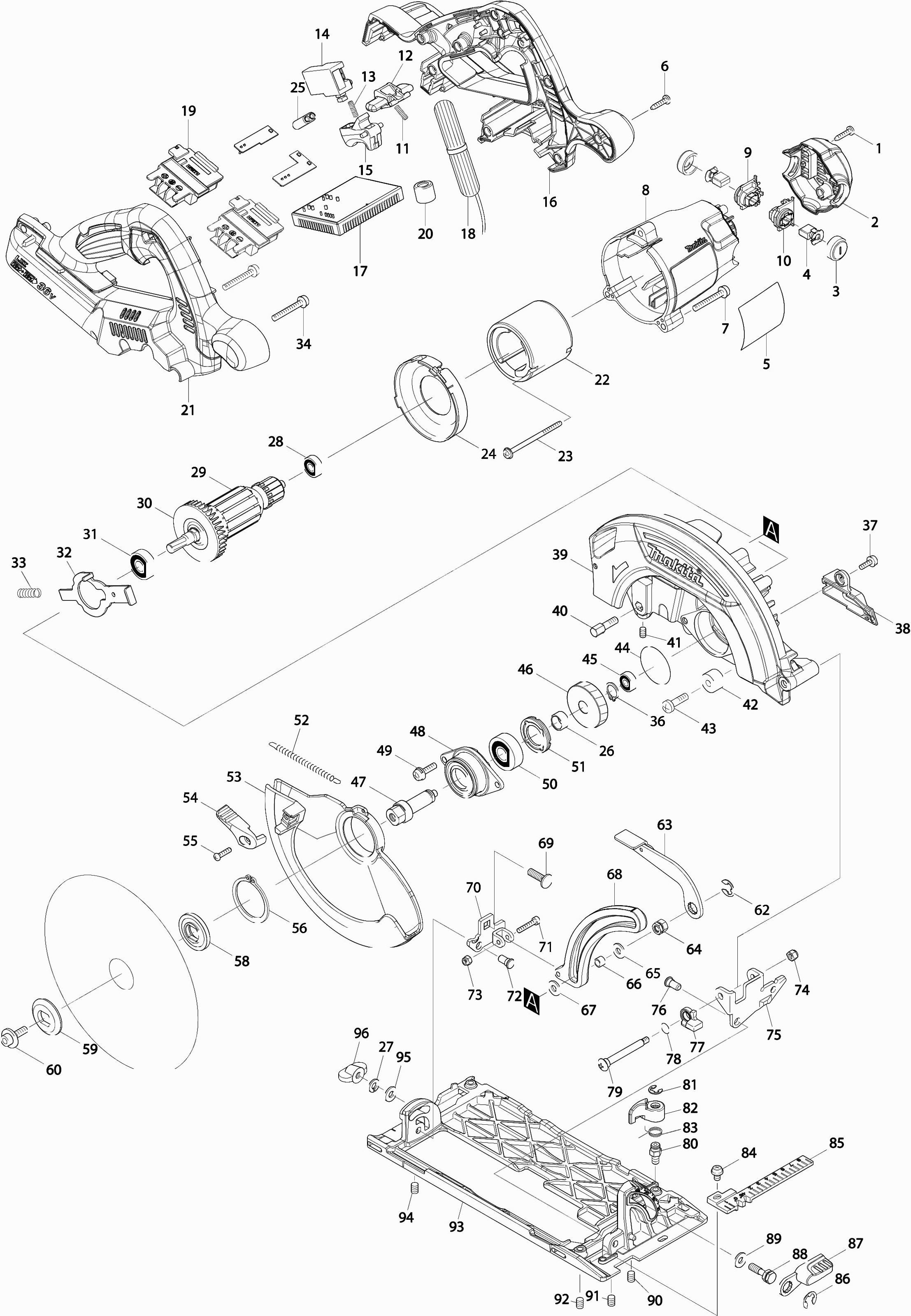

Tekeningen van de Makita DHS710
Onderdelen lijst van de Makita DHS710
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 266326-2@141 | |||
| Motorhuisdeksel | ||||
| 002 | 454697-1@141 | 2.45 | 2.96 | |
| Koolborsteldop | ||||
| 003 | 643829-7@141 | 0.83 | 1.00 | |
| Koolborstelset Cb-442 | ||||
| 004 | 194928-3@141 | 3.65 | 4.42 | |
| Naamplaat "dhs710" | ||||
| 005 | 814Y56-5@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 266326-2@141 | |||
| Schroef 5x36 | ||||
| 007 | 911258-5@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 008 | 454693-9@141 | 9.52 | 11.52 | |
| Koolborstelhouder | ||||
| 009 | 644503-0@141 | 2.08 | 2.52 | |
| Koolborstelhouder | ||||
| 010 | 644504-8@141 | 2.08 | 2.52 | |
| Drukveer 4 | ||||
| 011 | 231469-9@141 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 012 | 419664-3@141 | 1.06 | 1.28 | |
| Drukveer 4 | ||||
| 013 | 231469-9@141 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 014 | 650730-9@141 | 11.16 | 13.50 | |
| Schakelknop | ||||
| 015 | 419665-1@141 | 1.06 | 1.28 | |
| Handgreepset | ||||
| 016 | 187768-6@141 | 26.11 | 31.59 | |
| Rubber pen 6 | ||||
| 016A | 263005-3@141 | 0.83 | 1.00 | |
| Label "serienummer" | ||||
| 016B | 802G93-3@141 | 2.80 | 3.39 | |
| Controle Unit | ||||
| 017 | 620828-6@141 | 108.87 | 131.73 | |
| Draadboom | ||||
| 018 | 632B66-0@141 | 3.37 | 4.08 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 019 | 643523-1@141 | 5.22 | 6.32 | |
| Lijn filter | ||||
| 020 | 688163-8@141 | 0.83 | 1.00 | |
| Handgreepset | ||||
| 021 | 187768-6@141 | 26.11 | 31.59 | |
| Rubber pen 6 | ||||
| 021A | 263005-3@141 | 0.83 | 1.00 | |
| Label "serienummer" | ||||
| 021B | 802G93-3@141 | 2.80 | 3.39 | |
| MAGNEET HOUDER AS3625 A | ||||
| 022 | 638571-3@141 | 8.63 | 10.44 | |
| Tapschroef Pf 4x65 | ||||
| 023 | 266060-4@141 | 1.43 | 1.73 | |
| Tussenplaat | ||||
| 024 | 454696-3@141 | 2.08 | 2.52 | |
| Lijn filter | ||||
| 025 | 688172-7@141 | 0.83 | 1.00 | |
| Bus 12mm | ||||
| 026 | 257349-1@141 | 5.22 | 6.32 | |
| Veerring 6 A | ||||
| 027 | 253903-9@141 | 0.83 | 1.00 | |
| Kogellager 607llb | ||||
| 028 | 211021-9@141 | 4.58 | 5.54 | |
| Anker 36v | ||||
| 029 | 519332-9@141 | 28.85 | 34.91 | |
| Waaier 55mm | ||||
| 030 | 240045-8@141 | 2.08 | 2.52 | |
| Kogellager 6000ddw | ||||
| 031 | 211289-7@141 | 12.58 | 15.22 | |
| Asblokkering | ||||
| 032 | 344681-3@141 | 2.93 | 3.55 | |
| Drukveer 6x29mm | ||||
| 033 | 233117-6@141 | 0.83 | 1.00 | |
| Schroef 5x36 | ||||
| 034 | 911258-5@141 | 0.83 | 1.00 | |
| Borgring S-12 | ||||
| 035 | 961052-5@141 | 0.83 | 1.00 | |
| Borgring S-12 | ||||
| 036 | 961052-5@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 037 | 911224-2@141 | 0.83 | 1.00 | |
| Afvoertule | ||||
| 038 | 453285-1@141 | 1.80 | 2.18 | |
| Zaagkap | ||||
| 039 | 142365-5@141 | 43.02 | 52.05 | |
| O-ring 26 | ||||
| 039A | 213434-0@141 | 0.83 | 1.00 | |
| Inbusbout M6X18 Hs6101 | ||||
| 040 | 265594-4@141 | 4.58 | 5.54 | |
| Zeskant bout 5x8 | ||||
| 041 | 266229-0@141 | 0.83 | 1.00 | |
| Rubber bus 6 | ||||
| 042 | 262552-1@141 | 1.01 | 1.22 | |
| Schroef 6x20 | ||||
| 043 | 251247-1@141 | 0.83 | 1.00 | |
| O-ring 39 | ||||
| 044 | 213512-6@141 | 2.44 | 2.95 | |
| Kogellager 606Zz A | ||||
| 045 | 210137-7@141 | 1.01 | 1.22 | |
| Tandwiel 49 | ||||
| 046 | 227786-3@141 | 5.22 | 6.32 | |
| Zaagas | ||||
| 047 | 326357-4@141 | 4.08 | 4.94 | |
| Lagerhuis | ||||
| 048 | 319088-2@141 | 2.45 | 2.96 | |
| Schroef Vk 20mm | ||||
| 049 | 911233-1@141 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 050 | 211129-9@141 | 7.44 | 9.00 | |
| Lagerborgring 19-33 | ||||
| 051 | 285852-2@141 | 1.01 | 1.22 | |
| Trekveer 4mm | ||||
| 052 | 231877-4@141 | 0.83 | 1.00 | |
| Verende beschermkap | ||||
| 053 | 319072-7@141 | 23.75 | 28.74 | |
| Knop 37 | ||||
| 054 | 272258-3@141 | 1.21 | 1.46 | |
| Schroef 4X16 DUH501 A | ||||
| 055 | 265178-8@141 | 0.83 | 1.00 | |
| Borgring S-38 | ||||
| 056 | 961155-5@141 | 1.02 | 1.23 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 224412-5@141 | |||
| Buitenflens 35mm | ||||
| 059 | 224409-4@141 | 1.72 | 2.08 | |
| Inbusbout M6x20mm DHS710 A | ||||
| 060 | 266819-9@141 | 0.83 | 1.00 | |
| Borgring E-8 | ||||
| 062 | 257982-9@141 | 0.83 | 1.00 | |
| Hendel | ||||
| 063 | 272279-5@141 | 2.08 | 2.52 | |
| Zeskantmoer M6 | ||||
| 064 | 264096-7@141 | 0.83 | 1.00 | |
| Sluitring 6mm | ||||
| 065 | 267100-1@141 | 1.01 | 1.22 | |
| Bus 6 | ||||
| 066 | 257669-3@141 | 0.83 | 1.00 | |
| Sluitring 6mm | ||||
| 067 | 267100-1@141 | 1.01 | 1.22 | |
| Dieptegeleider | ||||
| 068 | 141312-3@141 | 4.58 | 5.54 | |
| Slotbout M6x20 | ||||
| 069 | 251919-8@141 | 0.83 | 1.00 | |
| Gradengeleider | ||||
| 070 | 165670-3@141 | 1.21 | 1.46 | |
| Inbusbout 4x20 | ||||
| 071 | 922137-2@141 | 0.83 | 1.00 | |
| Kraagpin 6-7 | ||||
| 072 | 256480-0@141 | 0.83 | 1.00 | |
| Borgmoer M4x7mm | ||||
| 073 | 252126-6@141 | 0.83 | 1.00 | |
| Zeskant borgmoer 5x8 | ||||
| 074 | 252103-8@141 | 0.83 | 1.00 | |
| Hoekgeleider | ||||
| 075 | 345590-9@141 | 2.80 | 3.39 | |
| Kraagpin 6-7 | ||||
| 076 | 256480-0@141 | 0.83 | 1.00 | |
| Stopper | ||||
| 077 | 318823-5@141 | 1.27 | 1.54 | |
| O-ring 9 | ||||
| 078 | 213062-1@141 | 0.83 | 1.00 | |
| Tapschroef M5 | ||||
| 079 | 266734-7@141 | 1.27 | 1.54 | |
| Stelschroef M6x10mm | ||||
| 080 | 265571-6@141 | 2.08 | 2.52 | |
| Stopring E-6 | ||||
| 081 | 259053-8@141 | 0.83 | 1.00 | |
| Blokkeerhandel | ||||
| 082 | 453165-1@141 | 0.83 | 1.00 | |
| Torsieveer 11mm | ||||
| 083 | 233596-8@141 | 0.83 | 1.00 | |
| Schroef 5x8 | ||||
| 084 | 911203-0@141 | 0.83 | 1.00 | |
| Schaalverdeling Hs7101 | ||||
| 085 | 453286-9@141 | 1.28 | 1.55 | |
| Borgring E-8 | ||||
| 086 | 257982-9@141 | 0.83 | 1.00 | |
| Verstelhendel | ||||
| 087 | 272272-9@141 | 1.72 | 2.08 | |
| Inbusbout M6X20mm DHS660 A | ||||
| 088 | 265B21-3@141 | 0.83 | 1.00 | |
| Sluitring 6x12mm | ||||
| 089 | 941151-9@141 | 0.83 | 1.00 | |
| Inwendig zeskant bout M6x8 | ||||
| 090 | 265894-2@141 | 0.83 | 1.00 | |
| Inwendig zeskant bout M6x8 | ||||
| 091 | 265894-2@141 | 0.83 | 1.00 | |
| Inwendig zeskant bout M6x8 | ||||
| 092 | 265894-2@141 | 0.83 | 1.00 | |
| Grondplaat | ||||
| 093 | 318819-6@141 | 31.62 | 38.26 | |
| Inwendig zeskant bout M6x8 | ||||
| 094 | 265894-2@141 | 0.83 | 1.00 | |
| Sluitring 6x12mm | ||||
| 095 | 941151-9@141 | 0.83 | 1.00 | |
| Schroef M6 | ||||
| 096 | 252631-3@141 | 2.08 | 2.52 | |
