Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DGA517'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

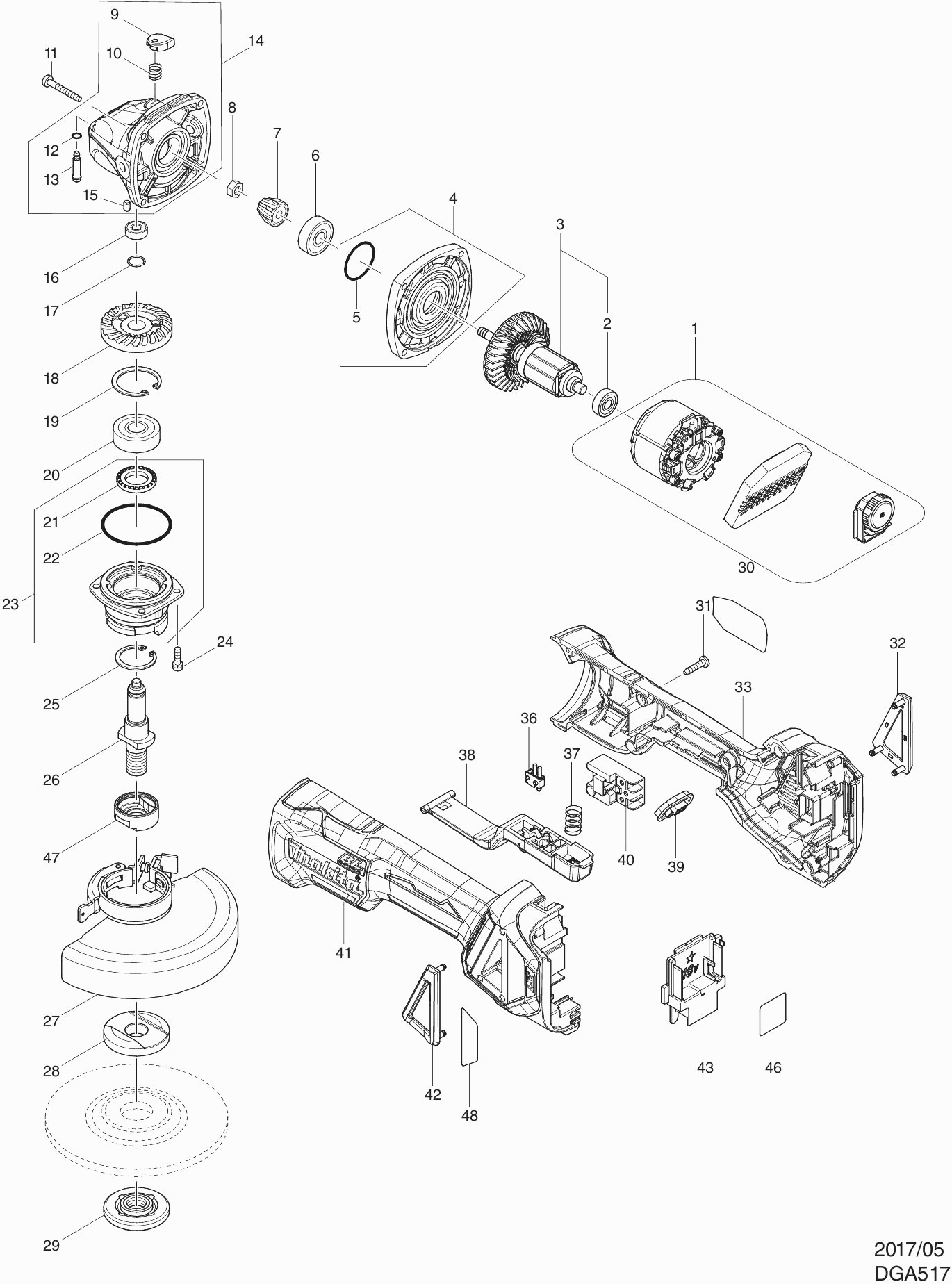

Tekeningen van de Makita DGA517
Onderdelen lijst van de Makita DGA517
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 001 | 629304-7@141 | |||
| Kogellager 607Llb A | ||||
| 002 | 210169-4@141 | 1.43 | 1.73 | |
| Anker 18V Dga504/5/6 A | ||||
| 003 | 510329-1@141 | 31.62 | 38.26 | |
| Tandwielhuiskap Dga | ||||
| 004 | 135930-7@141 | 5.22 | 6.32 | |
| O-ring 26 | ||||
| 005 | 213407-3@141 | 1.21 | 1.46 | |
| Kogellager 629llb | ||||
| 006 | 210042-8@141 | 2.44 | 2.95 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 227541-3@141 | |||
| Moer M6 | ||||
| 008 | 252186-8@141 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 009 | 417771-6@141 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 010 | 233072-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 011 | 266361-0@141 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 | ||||
| 011-1 | 265B70-0@141 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 012 | 213032-0@141 | 0.83 | 1.00 | |
| Kraagpin 4mm | ||||
| 013 | 256546-6@141 | 0.83 | 1.00 | |
| Tandwielunit DGA | ||||
| 014 | 135929-2@141 | 11.19 | 13.54 | |
| Rubber pen 4 | ||||
| 015 | 263002-9@141 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 016 | 210026-6@141 | 3.65 | 4.42 | |
| Veerring 11 Ga4530 | ||||
| 017 | 233950-6@141 | 0.83 | 1.00 | |
| Tandwiel 37 DGA505 A | ||||
| 018 | 226862-0@141 | 5.22 | 6.32 | |
| Borgring R-32 | ||||
| 019 | 962151-6@141 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 020 | 211129-9@141 | 7.44 | 9.00 | |
| Veerhouderring Dga506 | ||||
| 021 | 262153-5@141 | 0.83 | 1.00 | |
| O-ring 45 | ||||
| 022 | 213622-9@141 | 0.83 | 1.00 | |
| Lagerhuis cpl DGA514 | ||||
| 023 | 135949-6@141 | 5.87 | 7.10 | |
| Schroef 4x14 | ||||
| 024 | 911121-2@141 | 0.83 | 1.00 | |
| Borgring R-26 A | ||||
| 025 | 962105-3@141 | 0.83 | 1.00 | |
| As | ||||
| 026 | 326672-6@141 | 9.54 | 11.54 | |
| Beschermkap 125 mm afbramen en schuren | ||||
| 027 | 141P36-7@141 | 11.50 | 13.92 | |
| O-ring 4 | ||||
| 027C10 | 213009-5@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 027C20 | 265180-1@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 224447-6@141 | |||
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5@141 | 3.73 | 4.51 | |
| Naamplaat DGA517 | ||||
| 030 | 853Y82-9@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031-1 | 265B67-9@141 | |||
| Stofkap "r" | ||||
| 032 | 455450-8@141 | 3.65 | 4.42 | |
| Motorhuisset DGA517 | ||||
| 033 | 183H86-8@141 | 19.80 | 23.96 | |
| Rubber pen 6 | ||||
| 033C10 | 263005-3@141 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 036 | 632E12-1@141 | 10.81 | 13.08 | |
| Drukveer 11 | ||||
| 037 | 234357-9@141 | 0.83 | 1.00 | |
| Schakelaarhandel | ||||
| 038 | 142976-6@141 | 5.22 | 6.32 | |
| Indicatiepaneel | ||||
| 039 | 142901-7@141 | 1.43 | 1.73 | |
| Schakelaar | ||||
| 040 | 650734-1@141 | 14.23 | 17.22 | |
| Motorhuisset DGA517 | ||||
| 041 | 183H86-8@141 | 19.80 | 23.96 | |
| Rubber pen 6 | ||||
| 041C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 455449-3@141 | |||
| Aansluitunit | ||||
| 043 | 643874-2@141 | 3.65 | 4.42 | |
| Label serienr DGA517 | ||||
| 046 | 853Y88-7@141 | 0.83 | 1.00 | |
| Geleidering houder | ||||
| 047 | 310514-4@141 | 8.46 | 10.24 | |
| Indicatie Label Dga512 | ||||
| 048 | 816D93-9@141 | 2.80 | 3.39 | |
