Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTW104Z'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

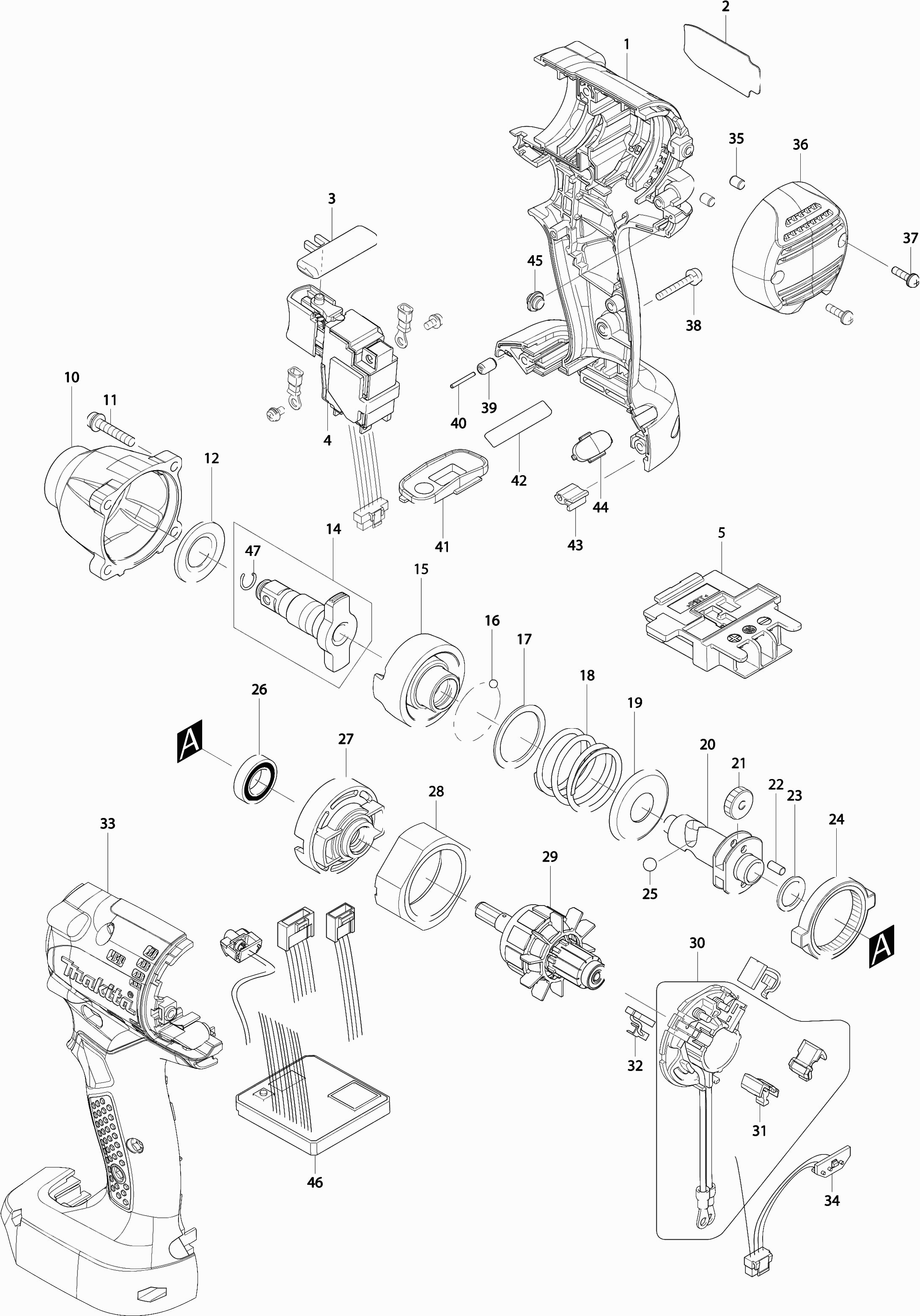

Tekeningen van de Makita BTW104Z
Onderdelen lijst van de Makita BTW104Z
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar | ||||
| 001 | 187646-0 | |||
| Rubber pen 6 | ||||
| 001A | 263005-3 | 0.83 | 1.00 | |
| Naamplaat | ||||
| 002 | 814J96-3 | 2.80 | 3.39 | |
| L/r schakelknop | ||||
| 003 | 419041-9 | 1.01 | 1.22 | |
| Schakelaar Btw104Z A | ||||
| 004 | 651364-1 | 49.85 | 60.32 | |
| Aansluitunit | ||||
| 005 | 644803-8 | 12.58 | 15.22 | |
| Niet meer leverbaar | ||||
| 010 | 142055-0 | |||
| Schroef 4x22 | ||||
| 011 | 265145-3 | 0.83 | 1.00 | |
| Nylon ring 14 | ||||
| 012 | 261108-7 | 0.83 | 1.00 | |
| Aambeeld | ||||
| 014 | 135561-2 | 63.90 | 77.32 | |
| Slagstuk C | ||||
| 015 | 326284-5 | 39.92 | 48.30 | |
| Stalen kogel 3.5 | ||||
| 016 | 216040-0 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 017 | 267175-0 | 0.83 | 1.00 | |
| Drukveer 25 | ||||
| 018 | 234296-3 | 6.58 | 7.96 | |
| Sluitring 14 | ||||
| 019 | 267851-6 | 1.21 | 1.46 | |
| Aandrijfas | ||||
| 020 | 326286-1 | 12.58 | 15.22 | |
| Tandwiel 16 | ||||
| 021 | 227321-7 | 3.22 | 3.90 | |
| Pen 3,5mm | ||||
| 022 | 268217-3 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 023 | 267104-3 | 0.83 | 1.00 | |
| Tandwiel 39 | ||||
| 024 | 227318-6 | 3.22 | 3.90 | |
| Niet meer leverbaar | ||||
| 025 | 216011-7 | |||
| Niet meer leverbaar | ||||
| 026 | 211136-2 | |||
| Tandwielkast | ||||
| 027 | 454414-9 | 3.65 | 4.42 | |
| Niet meer leverbaar | ||||
| 028 | 638396-5 | |||
| Anker | ||||
| 029 | 619323-1 | 24.88 | 30.10 | |
| Koolborstelhouder | ||||
| 030 | 632A94-9 | 7.44 | 9.00 | |
| Lijn filter | ||||
| 030A | 688161-2 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 030B | 654409-4 | 0.83 | 1.00 | |
| Afstandbus | ||||
| 031 | 689181-9 | 0.83 | 1.00 | |
| Koolborstelset Cb448 | ||||
| 032 | 196854-2 | 3.65 | 4.42 | |
| Niet meer leverbaar | ||||
| 033 | 187646-0 | |||
| Rubber pen 6 | ||||
| 033A | 263005-3 | 0.83 | 1.00 | |
| Lichtcircuit | ||||
| 034 | 620212-5 | 7.44 | 9.00 | |
| Rubber pen 4 | ||||
| 035 | 263032-0 | 0.83 | 1.00 | |
| Motorhuiskap | ||||
| 036 | 455357-8 | 1.80 | 2.18 | |
| Met.schroef M3x12mm | ||||
| 037 | 266816-5 | 0.83 | 1.00 | |
| Kruiskopschroef 3x20 | ||||
| 038 | 265095-2 | 0.83 | 1.00 | |
| Rubber pen 5 | ||||
| 039 | 263036-2 | 1.21 | 1.46 | |
| Pen 1,5 | ||||
| 040 | 268184-2 | 0.83 | 1.00 | |
| Schakelplaat Btw104Z | ||||
| 041 | 142065-7 | 12.58 | 15.22 | |
| Naamplaat ser nr Btw104 | ||||
| 042 | 814J97-1 | 2.80 | 3.39 | |
| Bescherming | ||||
| 043 | 424517-3 | 0.83 | 1.00 | |
| Plaat Id Btw104z | ||||
| 044 | 454419-9 | 3.65 | 4.42 | |
| Kijkvenster | ||||
| 045 | 450522-4 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 046 | 620211-7 | |||
| Veerring 7 | ||||
| 047 | 231964-9 | 1.24 | 1.50 | |
