Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BHX2510'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

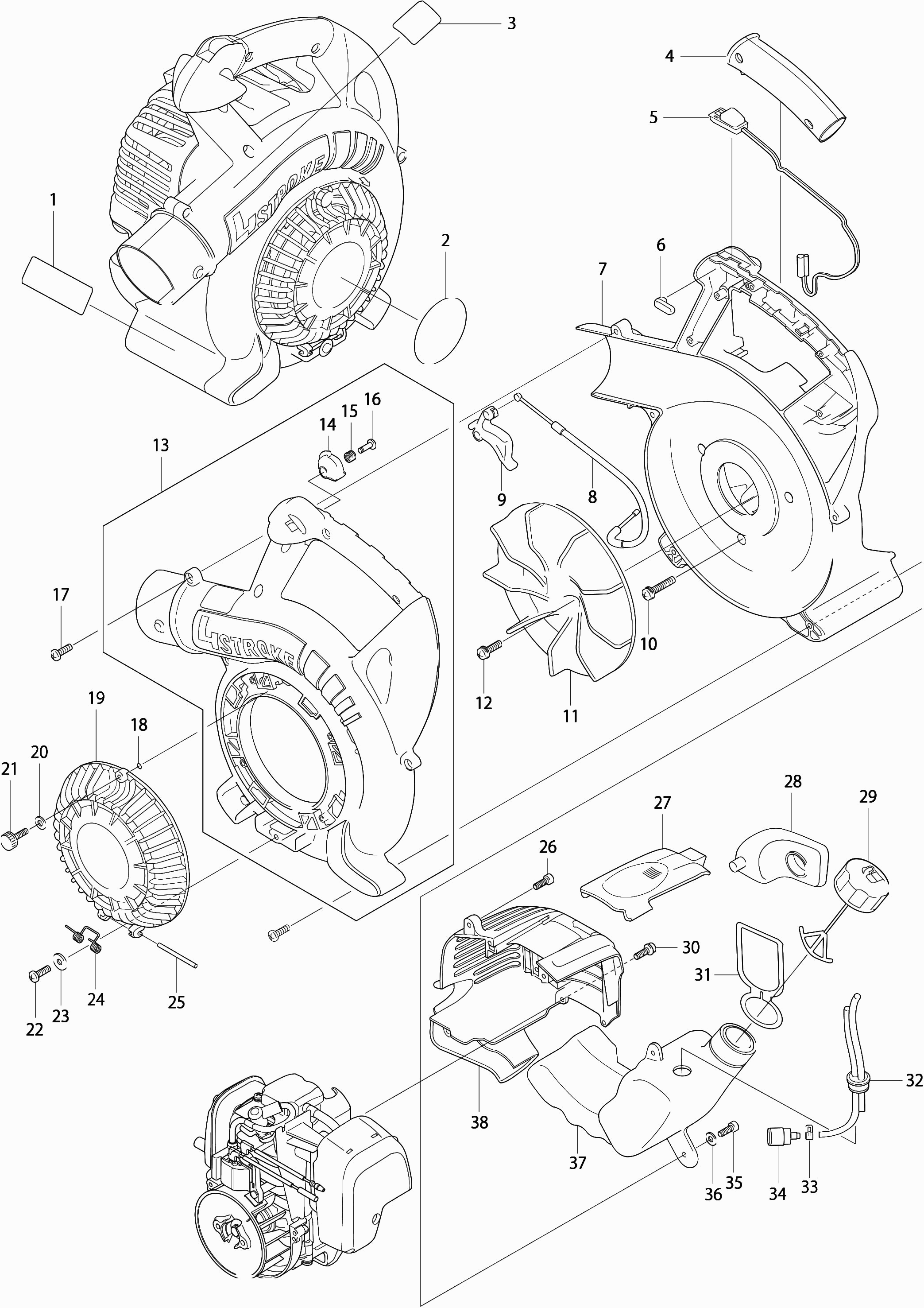

Tekeningen van de Makita BHX2510
Onderdelen lijst van de Makita BHX2510
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Label Gevaar Bhx2500 A | ||||
| 001-1 | 810451-7 | 2.80 | 3.39 | |
| Niet meer leverbaar | ||||
| 002-1 | 808139-1 | |||
| Niet meer leverbaar | ||||
| 003-1 | 810450-9 | |||
| Greepdeksel | ||||
| 004-1 | 273665-3 | 5.46 | 6.61 | |
| Schakelaar | ||||
| 005-1 | 638640-0 | 8.52 | 10.31 | |
| Dempingsrubber | ||||
| 006-1 | 424182-8 | 1.21 | 1.46 | |
| Waaierhuis Re | ||||
| 007-2 | 455202-7 | 17.90 | 21.66 | |
| Controle kabel | ||||
| 008-1 | 168518-8 | 6.90 | 8.35 | |
| Niet meer leverbaar | ||||
| 009-2 | 455203-5 | |||
| Waaier | ||||
| 011-1 | 240113-7 | 12.58 | 15.22 | |
| Niet meer leverbaar | ||||
| 012-1 | 265584-7 | |||
| Niet meer leverbaar | ||||
| 013-2 | 123297-5 | |||
| Niet meer leverbaar | ||||
| 014-2 | 455882-9 | |||
| Niet meer leverbaar | ||||
| 015-3 | 234362-6 | |||
| Niet meer leverbaar | ||||
| 016-2 | 266951-9 | |||
| Schroef Pt 5x16mm | ||||
| 017-1 | 265878-0 | 0.83 | 1.00 | |
| O-ring 3 | ||||
| 018-2 | 213022-3 | 0.83 | 1.00 | |
| Ring | ||||
| 020-1 | 424180-2 | 1.01 | 1.22 | |
| Schroef 4x25 | ||||
| 021-1 | 911148-2 | 0.83 | 1.00 | |
| Schroef Pt 5x16mm | ||||
| 022-1 | 265878-0 | 0.83 | 1.00 | |
| Revet 5mm | ||||
| 023-1 | 267394-8 | 0.83 | 1.00 | |
| Veer 5mm | ||||
| 024-1 | 233536-6 | 2.16 | 2.61 | |
| As 4mm | ||||
| 025-1 | 268230-1 | 1.51 | 1.83 | |
| Schroef Pt 5x16mm | ||||
| 026-1 | 265878-0 | 0.83 | 1.00 | |
| Bougiekap | ||||
| 027-1 | 450964-2 | 1.72 | 2.08 | |
| Niet meer leverbaar | ||||
| 028-1 | 424181-0 | |||
| Niet meer leverbaar | ||||
| 029-1 | 125472-9 | |||
| Schroef 4X16 A | ||||
| 030-2 | 911526-6 | 0.83 | 1.00 | |
| Waarschuwingslabel "fuel" | ||||
| 031-1 | 810455-9 | 2.93 | 3.55 | |
| Bezineleiding Bhx2500/01 A | ||||
| 032-1 | 158911-4 | 5.24 | 6.34 | |
| Slangklem | ||||
| 033-1 | 345920-4 | 0.83 | 1.00 | |
| Brandstoffilter | ||||
| 034-2 | 163447-0 | 3.20 | 3.87 | |
| Schroef Pt 5x16mm | ||||
| 035-1 | 265878-0 | 0.83 | 1.00 | |
| Revet 5mm | ||||
| 036-2 | 267394-8 | 0.83 | 1.00 | |
| Tankdop | ||||
| 037-1 | 450988-8 | 14.24 | 17.23 | |
| Motorhuis | ||||
| 038-1 | 452630-7 | 14.24 | 17.23 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 039-2 | 922223-9 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 040-1 | 140023-7 | |||
| Niet meer leverbaar | ||||
| 041-1 | 168401-9 | |||
| Kleppendekselpakking | ||||
| 042-1 | 162275-0 | 1.72 | 2.08 | |
| Cilinderblokset | ||||
| 043-2 | 125914-3 | 73.52 | 88.96 | |
| Controle klep | ||||
| 044-1 | 424201-0 | 1.72 | 2.08 | |
| Niet meer leverbaar | ||||
| 045-1 | 325666-8 | |||
| Niet meer leverbaar | ||||
| 046-1 | 424202-8 | |||
| Slangklem | ||||
| 047-1 | 282020-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 048-1 | 922217-4 | |||
| Carterdekselpakking | ||||
| 049-1 | 162274-2 | 1.72 | 2.08 | |
| Carterdeksel | ||||
| 050-1 | 318443-5 | 4.26 | 5.15 | |
| Niet meer leverbaar | ||||
| 051-2 | 922217-4 | |||
| O-ring | ||||
| 052-1 | 213591-4 | 2.08 | 2.52 | |
| Inbusbout M5x12mm Ck | ||||
| 053-2 | 922213-2 | 0.83 | 1.00 | |
| Oliepijp | ||||
| 054-1 | 140813-8 | 2.44 | 2.95 | |
| Oliepeilstok | ||||
| 055-1 | 452610-3 | 3.22 | 3.90 | |
| Pakking | ||||
| 056-1 | 424343-0 | 0.83 | 1.00 | |
| Oliedop | ||||
| 057-1 | 452047-4 | 1.43 | 1.73 | |
| Carterpakking | ||||
| 058-1 | 162276-8 | 2.08 | 2.52 | |
| Toevoerklep | ||||
| 059-1 | 346083-9 | 1.43 | 1.73 | |
| Borgplaat | ||||
| 060-1 | 318440-1 | 1.72 | 2.08 | |
| Inbusbout M4x10 | ||||
| 061-1 | 922112-8 | 0.83 | 1.00 | |
| Carter Ebh253U A | ||||
| 062-1 | 318442-7 | 6.89 | 8.34 | |
| Niet meer leverbaar | ||||
| 063-2 | 922217-4 | |||
| Onderdelenset | ||||
| 064-2 | 196595-0 | 21.70 | 26.26 | |
| Borgring tbv zuigerpen | ||||
| 065-1 | 233976-8 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 066-2 | 197453-3 | |||
| Zuigerpen | ||||
| 067-1 | 257781-9 | 2.80 | 3.39 | |
| Niet meer leverbaar | ||||
| 068-2 | 213089-1 | |||
| Sluitring 23 | ||||
| 069-1 | 267400-9 | 1.43 | 1.73 | |
| Inlegspie 3 | ||||
| 070-1 | 254040-2 | 2.80 | 3.39 | |
| Krukas | ||||
| 071-3 | 135539-5 | 30.23 | 36.58 | |
| Niet meer leverbaar | ||||
| 072-2 | 213769-9 | |||
| Kleppen arm | ||||
| 073-1 | 125554-7 | 4.58 | 5.54 | |
| Kleppenpen | ||||
| 074-1 | 256865-0 | 0.83 | 1.00 | |
| Klepborgring | ||||
| 075-1 | 325668-4 | 2.08 | 2.52 | |
| Drukveer 9 | ||||
| 076-1 | 234108-0 | 2.56 | 3.10 | |
| Pen 5mm | ||||
| 077-1 | 256200-2 | 0.83 | 1.00 | |
| Inlaatklep | ||||
| 078-2 | 326367-1 | 4.81 | 5.82 | |
| Uitlaatklep | ||||
| 079-2 | 326366-3 | 4.08 | 4.94 | |
| Afstandhouder Ebh253U A | ||||
| 080-1 | 424200-2 | 0.83 | 1.00 | |
| Tuimelaartandwiel | ||||
| 081-1 | 125552-1 | 23.75 | 28.74 | |
| Pen 5Mm Ebh253U A | ||||
| 082-1 | 268238-5 | 0.83 | 1.00 | |
| Pen 4Mm Ebh253U A | ||||
| 083-1 | 268239-3 | 0.83 | 1.00 | |
| Nokken tiller | ||||
| 084-1 | 313169-4 | 2.80 | 3.39 | |
| Startinrichting | ||||
| 085-1 | 125917-7 | 16.07 | 19.44 | |
| Startpulley | ||||
| 086-1 | 168483-1 | 2.16 | 2.61 | |
| Niet meer leverbaar | ||||
| 087-1 | 266585-8 | |||
| Swing arm | ||||
| 088-1 | 325923-4 | 1.43 | 1.73 | |
| Binnenbus | ||||
| 089-1 | 451938-6 | 1.72 | 2.08 | |
| Startkoordtrommel | ||||
| 090-1 | 451937-8 | 4.58 | 5.54 | |
| starterveer | ||||
| 091-1 | 232258-5 | 5.88 | 7.11 | |
| Startergreep | ||||
| 092-1 | 424319-7 | 2.80 | 3.39 | |
| Niet meer leverbaar | ||||
| 093-1 | 444019-3 | |||
| Niet meer leverbaar | ||||
| 094-3 | 809M04-5 | |||
| Schroef 4X16 A | ||||
| 095-2 | 911526-6 | 0.83 | 1.00 | |
| Isolatorpakking | ||||
| 096-2 | 413120-5 | 1.21 | 1.46 | |
| Spruitstuk | ||||
| 097-2 | 125916-9 | 8.52 | 10.31 | |
| Niet meer leverbaar | ||||
| 098-1 | 325934-9 | |||
| Niet meer leverbaar | ||||
| 099-2 | 922228-9 | |||
| Pakking "carburateur" | ||||
| 100-1 | 413138-6 | 1.21 | 1.46 | |
| Inbusbout M5x12mm Ck | ||||
| 101-2 | 922213-2 | 0.83 | 1.00 | |
| Carburateur Bhx2500/01 A | ||||
| 102-2 | 168641-9 | 53.38 | 64.59 | |
| Pompdeksel | ||||
| 103-2 | 140808-1 | 16.84 | 20.38 | |
| Inlaatzeef | ||||
| 104-2 | WJ00014070 | 1.72 | 2.08 | |
| Membraampakking | ||||
| 105-1 | 442154-1 | 2.44 | 2.95 | |
| Membraam | ||||
| 106-2 | 168620-7 | 14.23 | 17.22 | |
| Luchtzuiverhuis Ebh253U A | ||||
| 107-1 | 140438-8 | 10.81 | 13.08 | |
| Opvoerpomp | ||||
| 108-1 | 424314-7 | 3.65 | 4.42 | |
| Pompdeksel Ebh253U A | ||||
| 109-1 | 346270-0 | 3.65 | 4.42 | |
| Niet meer leverbaar | ||||
| 110-1 | 266582-4 | |||
| Niet meer leverbaar | ||||
| 111-2 | WJ00096364 | |||
| Zwenkelement | ||||
| 112-1 | 325922-6 | 4.26 | 5.15 | |
| Niet meer leverbaar | ||||
| 113-1 | 413140-9 | |||
| Seegering E-3 A | ||||
| 114-1 | 257964-1 | 2.08 | 2.52 | |
| Drukveer 5-9mm | ||||
| 115-1 | 234183-6 | 2.93 | 3.55 | |
| O-ring 2 | ||||
| 116-1 | 213538-8 | 2.08 | 2.52 | |
| Sproeier Ebh253U P | ||||
| 117-2 | 326027-5 | 11.16 | 13.50 | |
| Membraampakking | ||||
| 118-1 | 442155-9 | 2.44 | 2.95 | |
| Pomp diafragma | ||||
| 119-2 | WJ00009599 | 4.08 | 4.94 | |
| Slangklem | ||||
| 120-1 | 345918-1 | 0.83 | 1.00 | |
| Ontluchtingspijp | ||||
| 121-1 | 422041-0 | 1.80 | 2.18 | |
| Benzineslang | ||||
| 122-1 | 422070-3 | 2.56 | 3.10 | |
| Niet meer leverbaar | ||||
| 123-1 | 125468-0 | |||
| Niet meer leverbaar | ||||
| 124-1 | 451925-5 | |||
| O-ring 15 | ||||
| 125-1 | 213540-1 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 126-1 | 140814-6 | |||
| Overdrukventiel | ||||
| 127-1 | 424316-3 | 2.80 | 3.39 | |
| O-ring 14 | ||||
| 128-1 | 213539-6 | 0.83 | 1.00 | |
| Overdrukklepplaat | ||||
| 129-1 | 451924-7 | 0.83 | 1.00 | |
| Overdrukklep | ||||
| 130-1 | 424315-5 | 0.83 | 1.00 | |
| Scheidingspakking | ||||
| 131-1 | 168577-2 | 1.24 | 1.50 | |
| Niet meer leverbaar | ||||
| 132-1 | 168576-4 | |||
| Luchtfilter element | ||||
| 133-1 | 443140-5 | 2.80 | 3.39 | |
| Luchtfilter element | ||||
| 134-1 | 443141-3 | 2.80 | 3.39 | |
| Luchtfilterkap | ||||
| 135-1 | 450561-4 | 5.88 | 7.11 | |
| Niet meer leverbaar | ||||
| 136-2 | 911218-7 | |||
| Met.schroef Ph2 M5x68mm Ck | ||||
| 137-1 | 265188-5 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 138-1 | 345919-9 | |||
| Pakkingring | ||||
| 139-1 | 423376-2 | 0.83 | 1.00 | |
| Chokeplaat | ||||
| 140-1 | 450560-6 | 0.83 | 1.00 | |
| Inbusbout M5x40mm Ck | ||||
| 141-1 | 266440-4 | 1.06 | 1.28 | |
| Uitlaat Bhx2500 A | ||||
| 142-1 | 168643-5 | 8.56 | 10.36 | |
| Vonkenvanger Ebh253U A | ||||
| 143-1 | 324980-9 | 6.29 | 7.61 | |
| Uitlaatpakking | ||||
| 144-1 | 168593-4 | 3.37 | 4.08 | |
| Kabel 1 Bhx2500 A | ||||
| 145-2 | 632F44-4 | 0.83 | 1.00 | |
| Kabel 2 Bhx2500 A | ||||
| 146-2 | 632F45-2 | 1.01 | 1.22 | |
| Bougiedop Ebh253U A | ||||
| 147-1 | 424105-6 | 2.80 | 3.39 | |
| Bougieveer Ebh253U A | ||||
| 148-1 | 324891-8 | 1.21 | 1.46 | |
| Ontsteking | ||||
| 149-2 | 168816-0 | 12.58 | 15.22 | |
| Inbusbout M4x20 Ck | ||||
| 150-2 | 922138-0 | 0.83 | 1.00 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 151-1 | 265577-4 | 0.83 | 1.00 | |
| Vliegwiel Bhx2500/01 A | ||||
| 152-2 | 319205-4 | 14.24 | 17.23 | |
