Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BHR262'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita BHR262

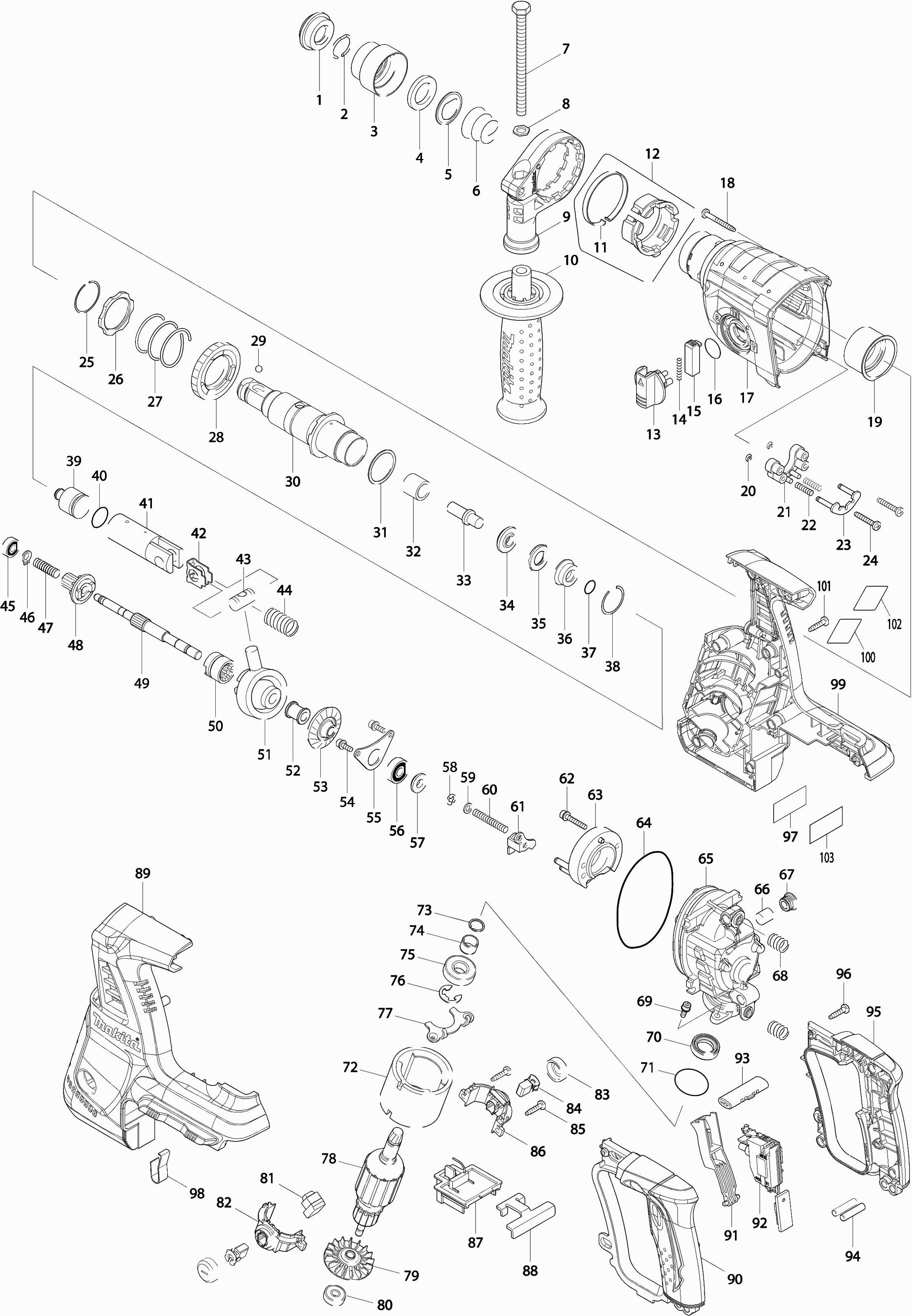

Onderdelen tekening 1

Onderdelen lijst van de Makita BHR262

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Rubber stofkap 35
001 286263-4@141 1.01 1.22
Borgring 19
002 233940-9@141 1.01 1.22
Boorhouderkap
003 417629-9@141 0.83 1.00
Ring 21
004 257241-1@141 1.21 1.46
Geleidering
005 345187-4@141 0.83 1.00
Drukveer 21-29
006 233916-6@141 0.83 1.00
Zeskant bout 8x120
007 265583-9@141 1.21 1.46
Sluitring
008 345280-4@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
009 417630-4@141
Handgreep
010 158057-6@141 9.52 11.52
Verstelknop
013 450980-4@141 3.22 3.90
Drukveer 4
014 233279-0@141 0.83 1.00
Schakelknop
015 453706-3@141 0.83 1.00
O-ring 17
016 213278-8@141 0.83 1.00
Tandwielkast compleet
017 158945-7@141 10.81 13.08
Keerring 25
017A 213345-9@141 1.43 1.73
Schroef 4x35
018 266351-3@141 0.83 1.00
Naaldlager
019 153290-5@141 6.58 7.96
Stopring E-3
020 961017-7@141 0.83 1.00
Geleide Basis Hr2450
021 417796-0@141 0.83 1.00
Drukveer 4 Hr2450 Zwart
022 233344-5@141 0.83 1.00
Blokkeerplaat
023 163430-7@141 1.43 1.73
Tapschroef 4X25 Ga7020
024 266374-1@141 0.83 1.00
Borgring 29
025 233929-7@141 0.83 1.00
Revet 31
026 267460-1@141 1.21 1.46
Drukveer 32
027 233401-9@141 1.43 1.73
Tandwiel 51
028 227109-5@141 10.81 13.08
Stalen kogel 7.0
029 216022-2@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
030 122881-3@141
Sluitring 28
031 267229-3@141 0.83 1.00
Bus
032 331769-8@141 1.72 2.08
Slagstuk
033 324669-9@141 2.08 2.52
Ring 10
034 324402-9@141 1.43 1.73
Stootring
035 421955-0@141 1.21 1.46
O-ring huis
036 324216-6@141 5.22 6.32
O-ring 9
037 213073-6@141 0.83 1.00
Veerring 28
038 233917-4@141 0.83 1.00
Slagstuk
039 324214-0@141 3.22 3.90
O-ring 16
040 213227-5@141 1.21 1.46
Zuiger cilinder
041 318132-2@141 12.58 15.22
Geleidingsplaat
042 346036-8@141 0.83 1.00
Zuigerpen Hr2440/50 A
043 324215-8@141 2.08 2.52
Drukveer 14
044 234098-7@141 0.83 1.00
Kogellager 606Zz A
045 210137-7@141 1.01 1.22
Borgring S-7
046 961003-8@141 0.83 1.00
Drukveer 7
047 233343-7@141 0.83 1.00
Tandwiel 10
048 227179-4@141 17.90 21.66
Koppeling
049 325976-3@141 7.44 9.00
Koppelingsplaat Bhr262 A
050 331992-5@141 6.58 7.96
Schommellager 10 Bhr200 A
051 219014-0@141 46.31 56.04
Bus 9
052 325640-6@141 0.83 1.00
Tandwiel 26
053 227549-7@141 5.88 7.11
Zeskant bout 4x12
054 266273-7@141 0.83 1.00
Lagerborging B
055 346038-4@141 0.83 1.00
Kogellager 608Zz A
056 210046-0@141 0.83 1.00
Ring 8
057 324212-4@141 4.58 5.54
Stopring E-4
058 961011-9@141 0.83 1.00
Sluitring 5
059 941102-2@141 0.83 1.00
Drukveer 6
060 233342-9@141 0.83 1.00
Wisselplaat
061 345220-2@141 0.83 1.00
Zeskantbout Hr5210C
062 922148-7@141 0.83 1.00
Vastzetblok, binnen-
063 158944-9@141 8.46 10.24
O-ring 68
064 213728-3@141 1.01 1.22
Binnenhuis
065 318392-6@141 21.70 26.26
Filter
066 443143-9@141 0.83 1.00
Dop
067 424185-2@141 0.83 1.00
Drukveer 10
068 234097-9@141 0.83 1.00
Zeskant bout 4x12
069 266273-7@141 0.83 1.00
Keerring 10
070 213231-4@141 5.88 7.11
O-Ring 28
071 213437-4@141 0.83 1.00
Magneet houder
072 632828-4@141 23.75 28.74
Ring voor borgpen Wr12
073 961082-6@141 1.43 1.73
Bus 12
074 331596-3@141 5.22 6.32
Kogellager 6001dw
075 211131-2@141 9.52 11.52
Stopring E-10
076 961016-9@141 0.83 1.00
Lagerborging A
077 346037-6@141 1.27 1.54
Anker 36v
078 519235-7@141 31.62 38.26
Waaier 44
079 240037-7@141 2.80 3.39
Kogellager 626zz
080 210143-2@141 2.80 3.39
Lichtcircuit
081 631850-8@141 6.58 7.96
Koolborstelhouder cpl
082 638945-8@141 11.68 14.13
Lijn filter
082A 688165-4@141 0.83 1.00
Lijn filter
082B 688172-7@141 0.83 1.00
Koolborsteldop
083 643829-7@141 0.83 1.00
Koolborstelset Cb-442
084 194928-3@141 3.65 4.42
Geen informatie beschikbaar, niet bestelbaar
085 266326-2@141
Koolborstelhouder cpl
086 638945-8@141 11.68 14.13
Lijn filter
086A 688165-4@141 0.83 1.00
Lijn filter
086B 688172-7@141 0.83 1.00
Verbinder
087 638978-3@141 5.88 7.11
Steunplaat
088 346039-2@141 1.02 1.23
Behuizing
089 187231-9@141 21.70 26.26
Rubber pen 6
089A 263005-3@141 0.83 1.00
Rubber pen 4
089B 263025-7@141 0.83 1.00
Handgreep set
090 188639-0@141 8.46 10.24
Schakelaarhandel Bhr261Rde
091 450981-2@141 1.02 1.23
Schakelaar C3hz-2a-pblm
092 650619-1@141 39.89 48.27
L/r verstelhendel
093 450979-9@141 0.83 1.00
Pen 6
094 256261-2@141 0.83 1.00
Handgreep set
095 188639-0@141 8.46 10.24
Geen informatie beschikbaar, niet bestelbaar
096 266326-2@141
Serienummer label
097 897473-4@141 2.80 3.39
Vibratieplaat
098 344903-1@141 1.72 2.08
Behuizing
099 187231-9@141 21.70 26.26
Rubber pen 6
099A 263005-3@141 0.83 1.00
Rubber pen 4
099B 263025-7@141 0.83 1.00
Naamplaat
100 897459-8@141 2.80 3.39
Geen informatie beschikbaar, niet bestelbaar
101 266326-2@141
Geen informatie beschikbaar, niet bestelbaar
102 893038-0@141
Geen informatie beschikbaar, niet bestelbaar
103 893072-0@141
