Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AF505N'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita AF505N

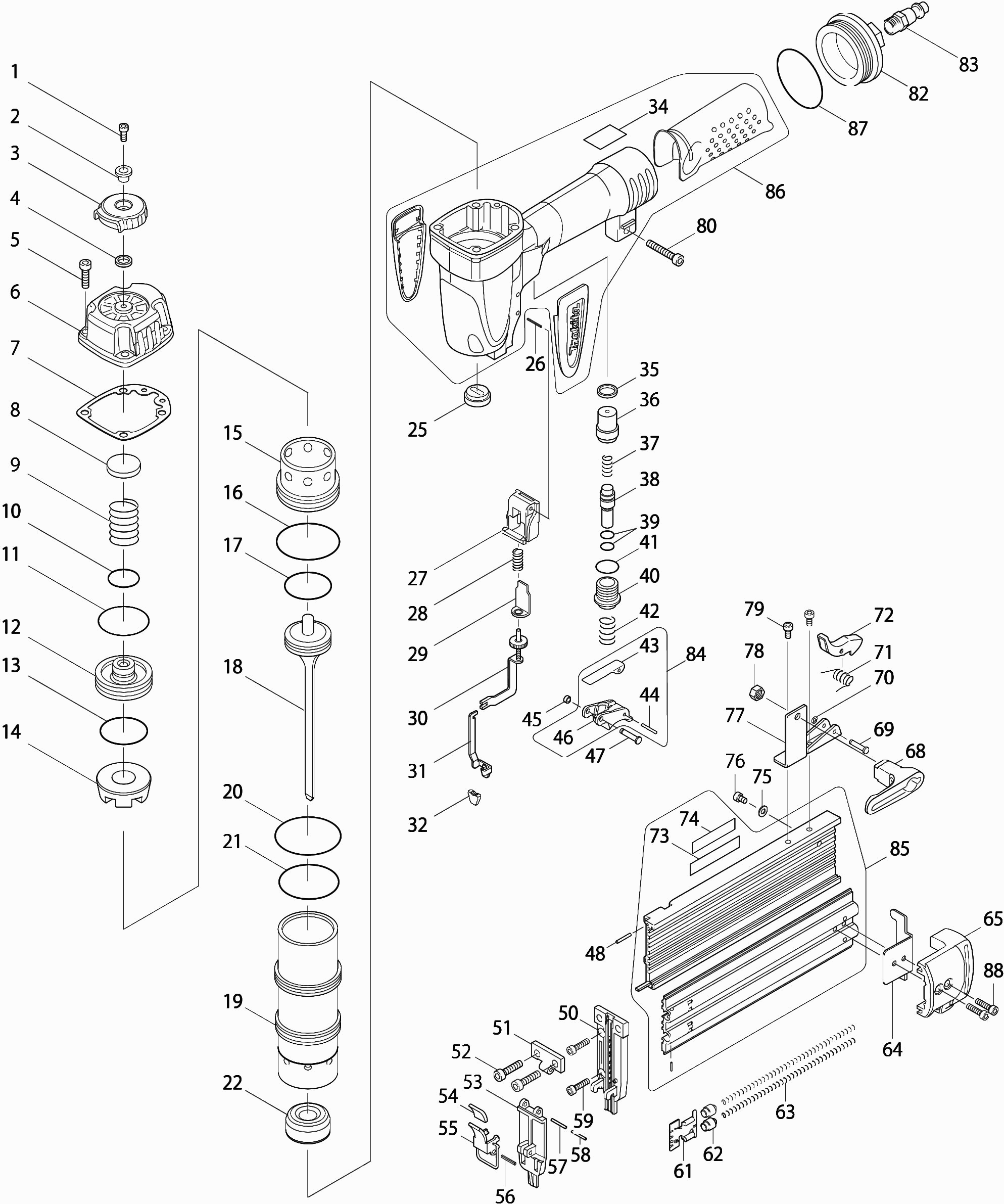

Onderdelen tekening 1

Onderdelen lijst van de Makita AF505N

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Inbusschroef M4 x 10 mm
001 HY00000001@141 0.83 1.00
Bus 4
002 HY00000002@141 0.83 1.00
Uitlaatkap
003 HY00000003@141 1.01 1.22
Rubber ring 7
004 HY00000004@141 0.83 1.00
Inbusschroef M5 x 20 mm
005 HY00000005@141 1.02 1.23
Bovendeksel
006 HY00000006@141 8.46 10.24
Pakking, bovendeksel-
007 HY00000007@141 4.08 4.94
Bescherming
008 HY00000008@141 0.83 1.00
Drukveer 7
009 HY00000009@141 0.83 1.00
O-ring 12
010 HY00000010@141 0.83 1.00
O-ring 33
011 HY00000011@141 0.83 1.00
Hoofdklep
012 HY00000012@141 3.22 3.90
O-ring 29
013 HY00000013@141 0.83 1.00
Bescherming P
014 HY00000014@141 0.83 1.00
Verdeler
015 HY00000015@141 2.80 3.39
O-ring 46
016 HY00000016@141 0.83 1.00
O-ring 24
017 HY00000017@141 0.83 1.00
Slagpen
018 HY00000018@141 12.58 15.22
Cilinder
019 HY00000019@141 8.46 10.24
O-ring 36
020 HY00000020@141 0.83 1.00
O-ring 31
021 HY00000021@141 0.83 1.00
Bescherming F
022 HY00000022@141 2.44 2.95
Afdichtplug
025 HY00000023@141 0.83 1.00
Spanstift 3-26
026 HY00000024@141 0.83 1.00
Houder
027 HY00000025@141 0.83 1.00
Drukveer 5
028 HY00000026@141 0.83 1.00
Stopper
029 HY00000027@141 0.83 1.00
Contactarm
030 HY00000028@141 2.80 3.39
Contactpunt
031 HY00000377@141 1.01 1.22
Neusrubber
032 HY00000378@141 0.83 1.00
Label "waarschuwing"
034 HY00000032@141 1.21 1.46
Rubber ring 8mm
035 HY00000033@141 0.83 1.00
Schakelklepgeleiding
036 HY00000034@141 1.72 2.08
Drukveer 4
037 HY00000035@141 0.83 1.00
Schakelklepsteel
038 HY00000036@141 0.83 1.00
O-ring 3
039 HY00000037@141 0.83 1.00
Schakelklephuis
040 HY00000038@141 1.72 2.08
O-ring 11
041 HY00000039@141 0.83 1.00
Drukveer 10
042 HY00000040@141 0.83 1.00
Blokkeerpen
043 HY00000041@141 0.83 1.00
Spanstift 2,5-17
044 HY00000042@141 0.83 1.00
Rubber ring 2mm
045 HY00000043@141 0.83 1.00
Schakelknop
046 HY00000044@141 0.83 1.00
Pen 3
047 HY00000045@141 0.83 1.00
Pen 2
048 HY00000046@141 0.83 1.00
Slagpengeleider
050 HY00000047@141 10.81 13.08
Montageplaat
051 HY00000048@141 3.65 4.42
Inbusschroef M5 x 22 mm
052 HY00000049@141 0.83 1.00
Deur
053 HY00000050@141 5.88 7.11
Kap
054 HY00000051@141 0.83 1.00
Spanhefboom
055 HY00000052@141 0.83 1.00
Spanstift 2.5-16
056 HY00000053@141 0.83 1.00
Spanstift 2.5-18
057 HY00000054@141 0.83 1.00
Spanstift 1.5-18
058 HY00000055@141 0.83 1.00
Inbusschroef M4 x 16 mm
059 HY00000056@141 0.83 1.00
Drukplaat
061 HY00000057@141 0.83 1.00
Pen 7
062 HY00000058@141 0.83 1.00
Drukveer 6
063 HY00000059@141 1.72 2.08
Magazijnplaat
064 HY00000060@141 1.21 1.46
Schuifdeksel kap
065 HY00000061@141 2.80 3.39
Haak
068 HY00000062@141 1.43 1.73
Pen 3
069 HY00000063@141 0.83 1.00
Borgring E-2.5
070 HY00000064@141 0.83 1.00
Draaiveer
071 HY00000065@141 0.83 1.00
Blokkeerhandel
072 HY00000066@141 0.83 1.00
Revet
075 HY00000070@141 0.83 1.00
Inbusschroef M4 x 6 mm
076 HY00000071@141 0.83 1.00
Koppelplaat
077 HY00000072@141 2.44 2.95
Moer m5
078 HY00000073@141 0.83 1.00
Inbusschroef M4 x 8 mm
079 HY00000074@141 0.83 1.00
Inbusschroef M5 x 30 mm
080 HY00000075@141 0.83 1.00
Koppeling "inlaat"
082 HY00000077@141 2.80 3.39
Luchtnippel Orion R1/4
083 HY00000081@141 0.99 1.20
Schakelset
084 HY00000083@141 1.06 1.28
Magazijn assy AF505N
085D10 HY00000085@141 23.75 28.74
Huis assy AF505N
086 HY00000088@141 31.62 38.26
O-ring 36
087 HY00000020@141 0.83 1.00
Inbusschroef M4 x 16 mm
088 HY00000056@141 0.83 1.00
