Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita 5017RKB'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita 5017RKB

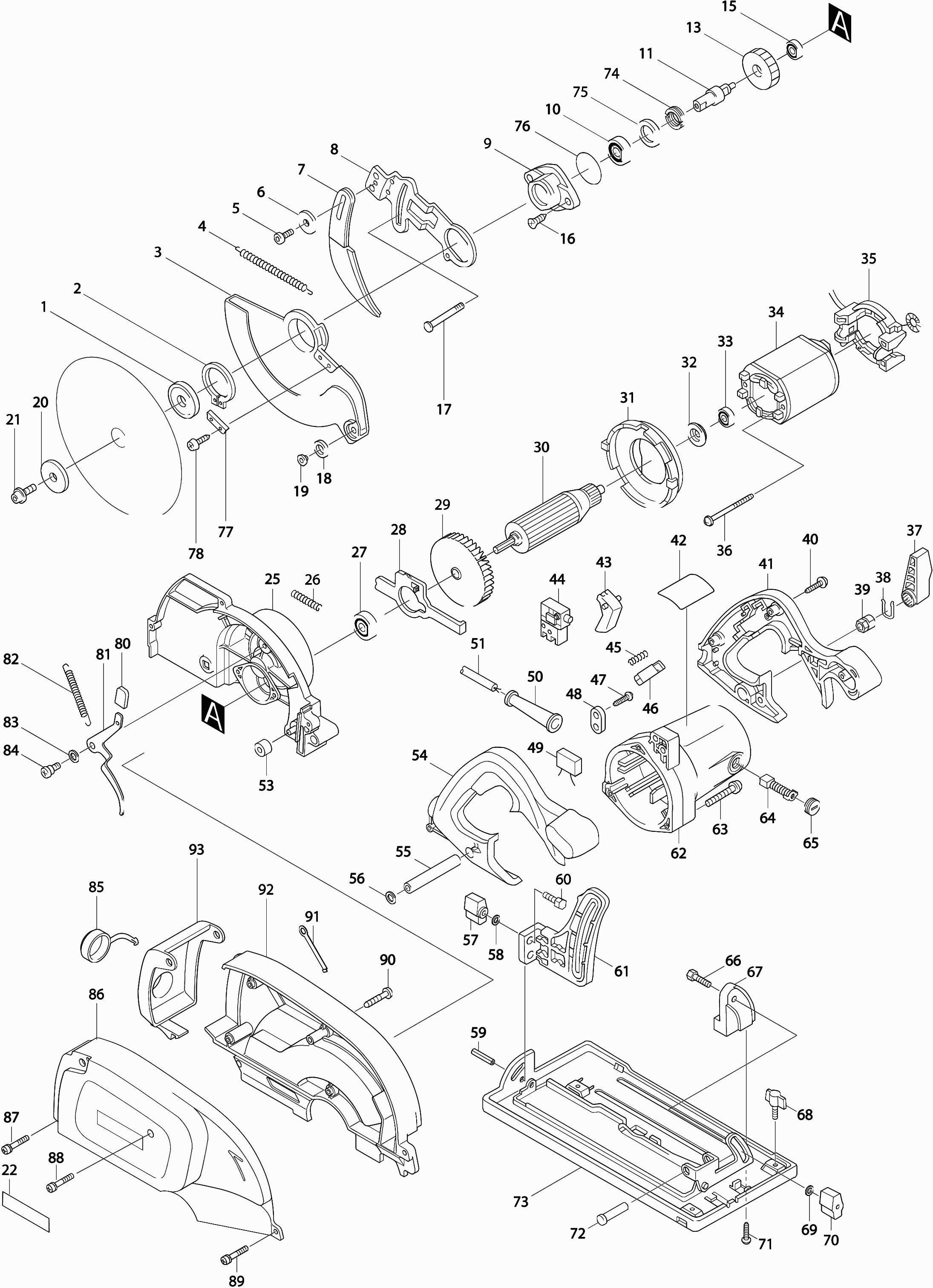

Onderdelen tekening 1

Onderdelen lijst van de Makita 5017RKB

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Binnenflens 40
001 224339-9@141 5.22 6.32
Borgring S-40
002 961156-3@141 1.43 1.73
Verende beschermkap
003 318077-4@141 27.35 33.09
Verende beschermkap
003-1 318077-4@141 27.35 33.09
Trekveer 4
004 231844-9@141 2.08 2.52
Trekveer 4
004-1 231827-9@141 2.08 2.52
Trekveer 4x72mm
004-2 231845-7@141 0.83 1.00
Inbusbout M6x12
005 922312-0@141 0.83 1.00
Sluitring 6
006 253783-3@141 1.01 1.22
Spouwmes
007 165094-3@141 19.80 23.96
Geen informatie beschikbaar, niet bestelbaar
007-1 165623-2@141
Spouwmeshouder
008 345733-3@141 30.23 36.58
Spouwmeshouder
008-1 345733-3@141 30.23 36.58
Lagerhuis
009 317469-4@141 9.96 12.05
Kogellager 6002ddw
010 211236-8@141 9.52 11.52
Kogellager 6002ddw
010-1 211236-8@141 9.52 11.52
Zaagas 5703R Nieuw A
011 322922-7@141 3.83 4.63
Tandwiel 41
013 226473-1@141 14.90 18.03
Kogellager
015 211034-0@141 3.83 4.63
Kogellager
015-1 211034-0@141 3.83 4.63
Verzonkenschroef 5x13
016 265034-2@141 0.83 1.00
Bout 8x98
017 266019-1@141 2.80 3.39
Geleidewiel verende kap
018 415438-0@141 0.83 1.00
Geleidewielpen 6
019 415437-2@141 0.83 1.00
Buitenflens 40 nieuw
020 224338-1@141 6.60 7.99
Inbusbout
021 266139-1@141 1.24 1.50
Label "makita"
022 819064-1@141 0.83 1.00
Vaste beschermkap
025 152635-4@141 57.06 69.04
Geen informatie beschikbaar, niet bestelbaar
025-1 158087-7@141
Drukveer 5
026 233092-6@141 0.83 1.00
Kogellager 6201dw1
027 211129-9@141 7.44 9.00
Spindelblokkering 5603R
028 344114-8@141 3.37 4.08
Waaier 76
029 241876-8@141 4.08 4.94
Anker
030 516418-0@141 114.92 139.05
Anker
030A 516418-0@141 114.92 139.05
Tussenplaat
031 415460-7@141 1.80 2.18
Isolatiering
032 681625-5@141 0.83 1.00
Kogellager 608ddw
033 210005-4@141 4.58 5.54
Veld
034 634373-5@141 43.02 52.05
Veld
034A 634373-5@141 43.02 52.05
Veldaansluit Unit 5603R A
035 135793-1@141 6.58 7.96
Veldaansluit Unit 5603R A
035-1 135793-1@141 6.58 7.96
Statorveertje Cb5
035A 654020-2@141 0.83 1.00
Klembus tbv statorv. 1,25mm
035B 654501-6@141 0.83 1.00
Tapschroef Pt 5x65
036 266029-8@141 1.72 2.08
Vergrendelhefboom
037 272230-5@141 2.08 2.52
Borgveer 12
038 231955-0@141 0.83 1.00
Zeskant moer M8
039 252141-0@141 3.22 3.90
Tapschroef 5x25
040 266041-8@141 0.83 1.00
Handgreep set
041 182675-8@141 12.55 15.19
Naamplaat
042 852757-7@141 2.80 3.39
Schakelaar drukknop
043 415439-8@141 1.72 2.08
Schakelaar Sw-131
044 651922-3@141 11.16 13.50
Drukveer 4
045 231230-4@141 0.83 1.00
Ontgrendelknop
046 415440-3@141 1.21 1.46
Tapschroef 4x18
047 265A48-7@141 0.90 1.09
Klemstrip
048 687053-2@141 0.83 1.00
Condensator 0,22uf
049 645190-8@141 2.44 2.95
Geen informatie beschikbaar, niet bestelbaar
049-2 645142-9@141
Kabeltule 10-90
050 682505-8@141 1.72 2.08
Kabeltule 8-90
050 682503-2@141 1.43 1.73
Netsnoer 2x1.00 2.2mtr
051 665383-1@141 10.81 13.08
Rubber Ring 6 Bsr730 *
053 262550-5@141 0.83 1.00
Rubber bus 6
053-1 262511-5@141 0.83 1.00
Handgreep set
054 182675-8@141 12.55 15.19
Afstandbus
055 331432-3@141 2.08 2.52
Sluitring 8
056 941202-8@141 0.83 1.00
Vleugelmoer M6
057 252624-0@141 1.72 2.08
Sluitring 6x12mm
058 941151-9@141 0.83 1.00
Spanstift 6-16
059 951204-6@141 0.83 1.00
Bout M6x20
060 921332-1@141 0.83 1.00
Dieptegeleider
061 316578-6@141 16.07 19.44
Motorhuis
062 159714-9@141 21.87 26.46
Schroef 5x55
063 911278-9@141 0.83 1.00
Koolborstel set Cb-303
064 191963-2@141 5.22 6.32
Koolborstelhouderdop
065 643750-0@141 0.83 1.00
Bout M6x20
066 921332-1@141 0.83 1.00
Verstekplaat
067 415443-7@141 3.65 4.42
Vleugelbout 6x10
068 924306-1@141 0.83 1.00
Sluitring 6x12mm
069 941151-9@141 0.83 1.00
Vleugelmoer M6
070 252624-0@141 1.72 2.08
Tapschroef 4x18
071 265A48-7@141 0.90 1.09
Pin 10
072 256690-9@141 2.05 2.48
Voetplaat
073 168352-6@141 23.03 27.87
Voetplaat
073-1 168352-6@141 23.03 27.87
Lagerplaat
074 285831-0@141 4.81 5.82
Sluitring 22
075 267126-3@141 1.01 1.22
O-ring 44
076 213560-5@141 1.21 1.46
Hulpplaat
077 344944-7@141 2.44 2.95
Tapschroef M4x12mm Ck
078 266026-4@141 0.83 1.00
Rubber kap
080 421676-4@141 0.83 1.00
Beugel
081 344945-5@141 9.54 11.54
Trekveer 4
082 231823-7@141 1.43 1.73
Sluitring 8
083 941202-8@141 0.83 1.00
Schroef M6
084 251267-5@141 0.83 1.00
Afdekkap
085 421362-7@141 1.43 1.73
Stofafzuifkap compl.
086 183288-8@141 21.70 26.26
Schroef 5x28
087 911248-8@141 0.83 1.00
Schroef 5x55
088 911278-9@141 0.83 1.00
Schroef 5x28
089 911248-8@141 0.83 1.00
Tapschroef 4x25
090 265999-8@141 0.83 1.00
Aardingsplaat
091 344943-9@141 1.43 1.73
Stofafzuifkap compl.
092 183288-8@141 21.70 26.26
Stofafdekkap
093 417384-3@141 4.81 5.82
