Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki WF14DSL'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

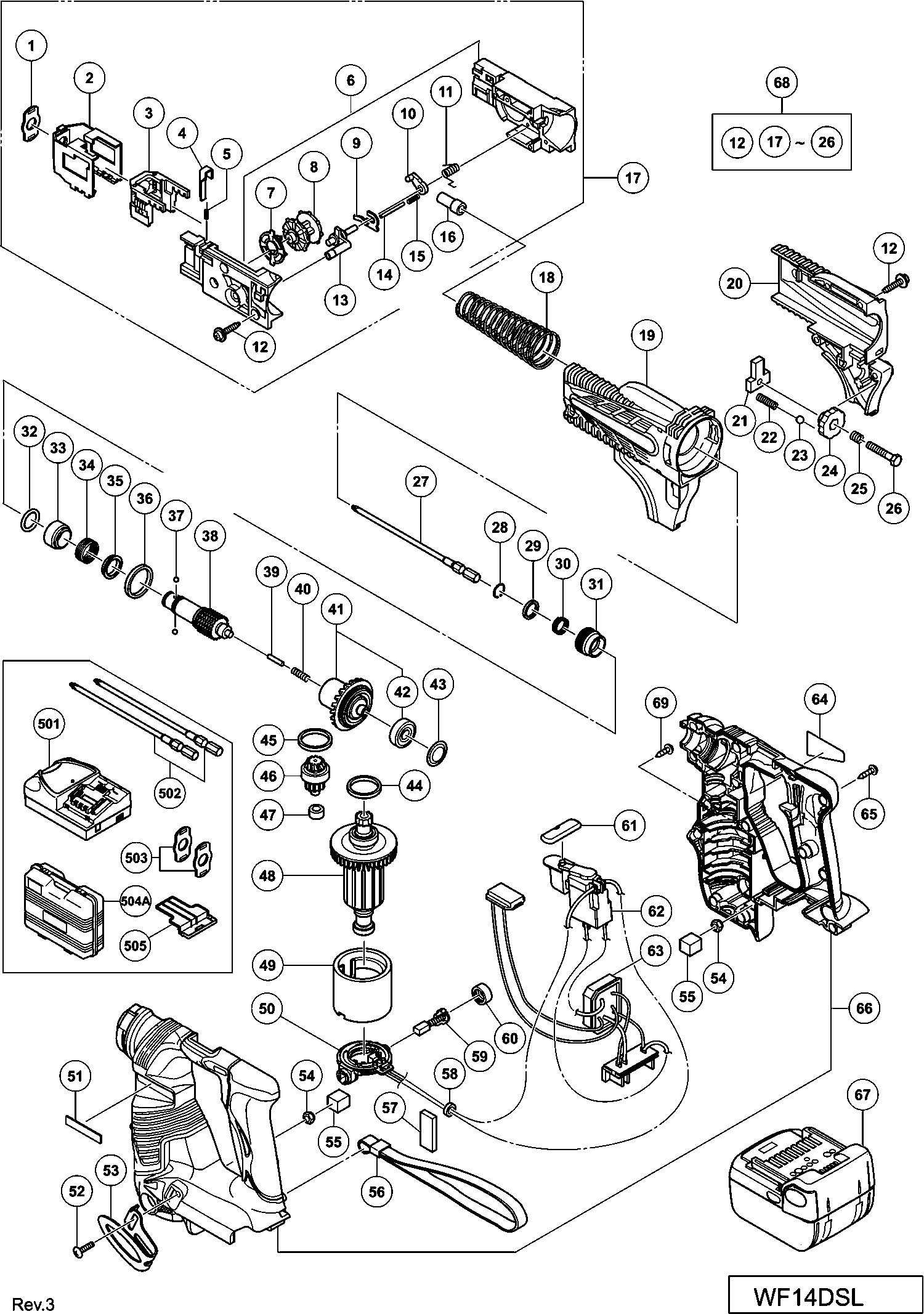

Tekeningen van de Hikoki WF14DSL
Onderdelen lijst van de Hikoki WF14DSL
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Sheet (2 Pcs) | ||||
| 1 | 332455@1417 | 2.10 | 2.54 | |
| Diepte Aanslag | ||||
| 2 | 324863@1417 | 51.84 | 62.72 | |
| Geleide Blok | ||||
| 3 | 324177@1417 | 40.84 | 49.41 | |
| Plaat (a) | ||||
| 4 | 324184@1417 | 3.30 | 3.99 | |
| Veer | ||||
| 5 | 324185@1417 | 1.65 | 2.00 | |
| Voorhuis (a+b) | ||||
| 6 | 324165@1417 | 9.00 | 10.89 | |
| Koppelingsplaat | ||||
| 7 | 324175@1417 | 4.80 | 5.81 | |
| Sprocket | ||||
| 8 | 324167@1417 | 32.18 | 38.93 | |
| Stopper Plate | ||||
| 9 | 324176@1417 | 3.30 | 3.99 | |
| Arm (b) | ||||
| 10 | 324173@1417 | 10.20 | 12.34 | |
| Arm Spring | ||||
| 11 | 324174@1417 | 1.65 | 2.00 | |
| Tapschroef D4x20 Met Ring Zwart (oud 305095) | ||||
| 12 | 301653@1417 | 1.04 | 1.26 | |
| Arm | ||||
| 13 | 324169@1417 | 37.95 | 45.92 | |
| Pin D2.5 | ||||
| 14 | 885349@1417 | 1.65 | 2.00 | |
| Veer | ||||
| 15 | 324489@1417 | 1.65 | 2.00 | |
| Metal (f) | ||||
| 16 | 324186@1417 | 10.20 | 12.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 17 | 324164@1417 | |||
| Veer | ||||
| 18 | 324190@1417 | 3.30 | 3.99 | |
| Geleidehuis | ||||
| 19 | 324162@1417 | 10.20 | 12.34 | |
| Geleidehuis | ||||
| 20 | 324163@1417 | 9.30 | 11.25 | |
| Blokkeerpin (oud 324726) | ||||
| 21 | 324189@1417 | 7.80 | 9.44 | |
| Veer | ||||
| 22 | 324191@1417 | 1.50 | 1.82 | |
| Stalen Kogel D3.175 (10 Stuks) | ||||
| 23 | 959148@1417 | 1.05 | 1.27 | |
| Knob | ||||
| 24 | 324187@1417 | 3.30 | 3.99 | |
| Veer | ||||
| 25 | 312430@1417 | 2.40 | 2.90 | |
| Bout M5 | ||||
| 26 | 324188@1417 | 1.50 | 1.82 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27 | 324134@1417 | |||
| Veerring | ||||
| 28 | 330619@1417 | 1.05 | 1.27 | |
| Ring (d) | ||||
| 29 | 330618@1417 | 1.05 | 1.27 | |
| Geleider Veer | ||||
| 30 | 330617@1417 | 1.05 | 1.27 | |
| Geleidebus | ||||
| 31 | 322717@1417 | 3.30 | 3.99 | |
| O-ring (f) | ||||
| 32 | 317662@1417 | 1.65 | 2.00 | |
| Metal (f) | ||||
| 33 | 332465@1417 | 1.20 | 1.45 | |
| Veer | ||||
| 34 | 330162@1417 | 1.80 | 2.18 | |
| Locking Flange | ||||
| 35 | 330163@1417 | 17.46 | 21.13 | |
| Drum Metal | ||||
| 36 | 334270@1417 | 1.80 | 2.18 | |
| STALEN KOGEL D3,5 (10 STUKS) | ||||
| 37 | 319535@1417 | 1.65 | 2.00 | |
| Houder | ||||
| 38 | 332461@1417 | 51.29 | 62.06 | |
| Rubber Shaft | ||||
| 39 | 330164@1417 | 1.80 | 2.18 | |
| Veer (c) | ||||
| 40 | 329642@1417 | 1.80 | 2.18 | |
| Clutch Drum Ass'y | ||||
| 41 | 332464@1417 | 58.99 | 71.37 | |
| Kogellager 608vvmc2eps2l | ||||
| 42 | 608VVM@1417 | 5.70 | 6.90 | |
| Druk Plaat | ||||
| 43 | 313153@1417 | 1.05 | 1.27 | |
| Rubber Ring | ||||
| 44 | 323420@1417 | 1.05 | 1.27 | |
| Rubber Ring | ||||
| 45 | 323420@1417 | 1.05 | 1.27 | |
| Tweede Tandwiel Set | ||||
| 46 | 332463@1417 | 18.84 | 22.79 | |
| Naaldlager | ||||
| 47 | 324150@1417 | 13.50 | 16.34 | |
| Anker | ||||
| 48 | 332466@1417 | 45.65 | 55.24 | |
| Magneet | ||||
| 49 | 333735@1417 | 83.60 | 101.16 | |
| Koolborstelblok | ||||
| 50 | 332460@1417 | 7.95 | 9.62 | |
| HITACHI PLAATJE | ||||
| 51 | 329648@1417 | 1.88 | 2.27 | |
| Schroef M4 | ||||
| 52 | 327001@1417 | 1.80 | 2.18 | |
| Haak | ||||
| 53 | 332824@1417 | 4.58 | 5.54 | |
| Moer M4 ( Zwart) | ||||
| 54 | 327002@1417 | 1.80 | 2.18 | |
| Pakking | ||||
| 55 | 332462@1417 | 1.20 | 1.45 | |
| Draagriem (zwart) | ||||
| 56 | 306952@1417 | 4.05 | 4.90 | |
| Houder | ||||
| 57 | 326493@1417 | 1.05 | 1.27 | |
| Stalen Washer | ||||
| 58 | 323229@1417 | 1.35 | 1.63 | |
| Koolborstels 5x6x11,5 (2 Stuks) | ||||
| 59 | 999054@1417 | 6.45 | 7.80 | |
| Koolborsteldop | ||||
| 60 | 319918@1417 | 3.30 | 3.99 | |
| Drukknopje | ||||
| 61 | 322853@1417 | 1.05 | 1.27 | |
| Schakelaar | ||||
| 62 | 332459@1417 | 13.20 | 15.97 | |
| Controller Terminal Set | ||||
| 63 | 332458@1417 | 30.53 | 36.94 | |
| Schroef D3 X 16 | ||||
| 65 | 313687@1417 | 1.04 | 1.26 | |
| Behuizing | ||||
| 66 | 332456@1417 | 20.90 | 25.29 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 67 | 329083@1417 | |||
| Voorhuis Kompleet W4yd | ||||
| 68 | 328497@1417 | 102.44 | 123.95 | |
| Schroef D3x12 Zwart | ||||
| 69 | 334333@1417 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 502 | 324134@1417 | |||
| Sheet (2 Pcs) | ||||
| 503 | 332455@1417 | 2.10 | 2.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504 | 332454@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 504A | 339045@1417 | |||
| Beschermkapje Voor Batterij | ||||
| 505 | 329897@1417 | 1.80 | 2.18 | |
