Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki NV83A4'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

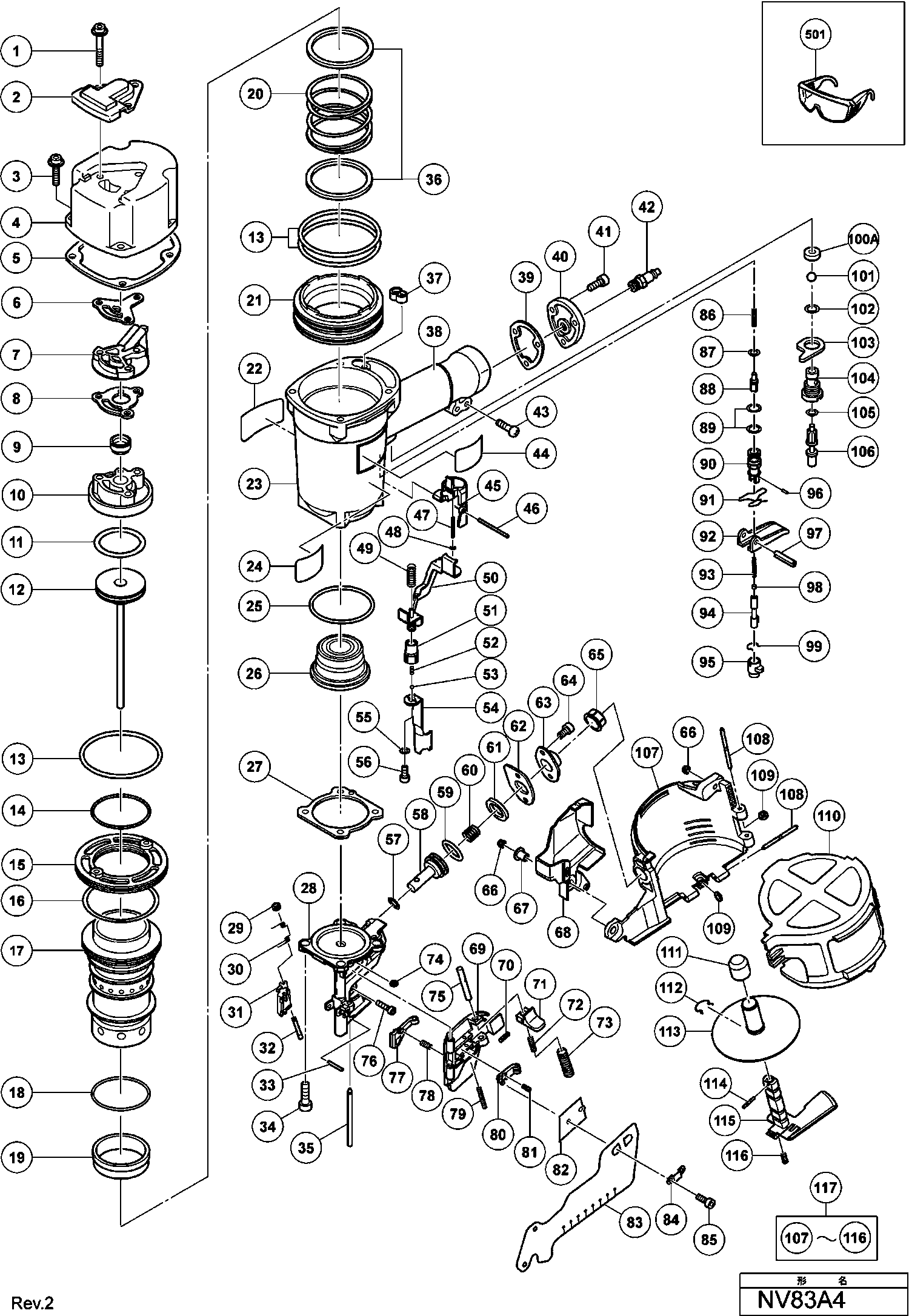

Tekeningen van de Hikoki NV83A4
Onderdelen lijst van de Hikoki NV83A4
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Hex.socket Hd.bolt M6x45 (w/flange) | ||||
| 1 | 883509@1417 | 3.30 | 3.99 | |
| Afdekplaat | ||||
| 2 | 877330@1417 | 3.90 | 4.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 3 | 883507@1417 | |||
| Uitlaatkap (oud 877384) | ||||
| 4 | 877324@1417 | 75.76 | 91.67 | |
| Pakking (b) | ||||
| 5 | 877325@1417 | 4.50 | 5.44 | |
| Pakking (f) | ||||
| 6 | 877329@1417 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 7 | 877328@1417 | |||
| Gasket (c) | ||||
| 8 | 877854@1417 | 2.40 | 2.90 | |
| EXHAUST VALVE | ||||
| 9 | 887774@1417 | 3.15 | 3.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 10 | 888159@1417 | |||
| O-ring (1ap-48) | ||||
| 11 | 877368@1417 | 1.95 | 2.36 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 888160@1417 | |||
| O-ring (s-90) | ||||
| 13 | 877316@1417 | 2.55 | 3.09 | |
| Cylinder O-ring 1.d.63.1 | ||||
| 14 | 877312@1417 | 1.95 | 2.36 | |
| Cylinder Plate | ||||
| 15 | 877318@1417 | 20.49 | 24.79 | |
| Cylinder O-ring 1.d.69.3mm | ||||
| 16 | 877314@1417 | 1.95 | 2.36 | |
| CYLINDER | ||||
| 17 | 888133@1417 | 42.90 | 51.91 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 18 | 878376@1417 | |||
| Cylinder Ring | ||||
| 19A | 886483@1417 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 20 | 877321@1417 | |||
| CYLINDER GUIDE (C) | ||||
| 21 | 888132@1417 | 8.00 | 9.68 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 22A | 888957@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 23 | 888158@1417 | |||
| Label | ||||
| 24 | 887864@1417 | 1.20 | 1.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 25 | 877315@1417 | |||
| Piston Bumper (b) | ||||
| 26 | 883511@1417 | 14.03 | 16.97 | |
| Pakking (a) | ||||
| 27 | 877334@1417 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 28 | 888153@1417 | |||
| Ring Voor Schacht | ||||
| 29 | 877826@1417 | 2.55 | 3.09 | |
| Veer Voor Toevoermechanisme | ||||
| 30 | 877851@1417 | 3.00 | 3.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 31 | 888154@1417 | |||
| Schacht Van Toevoermechanisme | ||||
| 32 | 877825@1417 | 9.60 | 11.62 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33 | 888162@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 34 | 883492@1417 | |||
| Nail Guide Shaft | ||||
| 35 | 887847@1417 | 4.20 | 5.08 | |
| Ring | ||||
| 36 | 877322@1417 | 2.40 | 2.90 | |
| Pakking (g) | ||||
| 37 | 877327@1417 | 1.05 | 1.27 | |
| Pakking (d) | ||||
| 39 | 877331@1417 | 1.05 | 1.27 | |
| Cap (oud 877367z) | ||||
| 40 | 878311@1417 | 10.65 | 12.89 | |
| Hex.socket Hd.bolt M5x18 (10 Pcs) | ||||
| 41 | 949658@1417 | 1.80 | 2.18 | |
| Air Plug Npt 3/8 | ||||
| 42 | 887863@1417 | 2.10 | 2.54 | |
| Machineschroef M5x25 (10 Stuks) | ||||
| 43 | 949243@1417 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 44 | 888163@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 45 | 887862@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 887852@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 47 | 887732@1417 | |||
| O-ring (s-3) | ||||
| 48 | 881715@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 49 | 884067@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 50 | 888156@1417 | |||
| Regelaar | ||||
| 51 | 326799@1417 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 52 | 880175@1417 | |||
| Stalen Kogel D3.175 (10 Stuks) | ||||
| 53 | 959148@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 54 | 888155@1417 | |||
| Ring | ||||
| 55 | 880081@1417 | 1.04 | 1.26 | |
| Imbusbout M6x12 (oud 949657z,10s) | ||||
| 56 | 949657@1417 | 3.00 | 3.63 | |
| O-ring (p-9) | ||||
| 57 | 872645@1417 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 58 | 887849@1417 | |||
| O-ring (p-22) | ||||
| 59 | 876796@1417 | 1.05 | 1.27 | |
| Veer | ||||
| 60 | 877144@1417 | 1.65 | 2.00 | |
| Demperring | ||||
| 61 | 877711@1417 | 1.95 | 2.36 | |
| Feed Piston Cover (a) | ||||
| 62 | 877827@1417 | 1.65 | 2.00 | |
| Feed Piston Cover | ||||
| 63 | 877713@1417 | 2.55 | 3.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 64 | 888169@1417 | |||
| Magazine Bushing | ||||
| 65 | 878305@1417 | 1.04 | 1.26 | |
| Nylon Moer M5 | ||||
| 66 | 877371@1417 | 1.05 | 1.27 | |
| Sleeve | ||||
| 67 | 882907@1417 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 68 | 888157@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 887844@1417 | |||
| Roll Pin D3x10 (10 Pcs) | ||||
| 70 | 887458@1417 | 1.20 | 1.45 | |
| Guide Lock | ||||
| 71 | 326774@1417 | 7.05 | 8.53 | |
| Spring | ||||
| 72 | 877372@1417 | 2.40 | 2.90 | |
| Spring | ||||
| 73 | 878425@1417 | 2.40 | 2.90 | |
| Ring Voor Schacht | ||||
| 74 | 880319@1417 | 1.65 | 2.00 | |
| Lock Shaft | ||||
| 75 | 877820@1417 | 3.30 | 3.99 | |
| Bout Hd M5x20 (10 Stuks) | ||||
| 76 | 949757@1417 | 3.00 | 3.63 | |
| Sub Nail Stopper | ||||
| 77 | 878401@1417 | 22.83 | 27.62 | |
| Sub Stopper Veer | ||||
| 78 | 877468@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 79 | 887846@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 80 | 887845@1417 | |||
| Main Stopper Spring | ||||
| 81 | 876681@1417 | 1.65 | 2.00 | |
| Nail Guide Cover | ||||
| 82 | 877469@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 83 | 888161@1417 | |||
| Plate | ||||
| 84 | 884022@1417 | 1.65 | 2.00 | |
| NYLOCK HEX.SOCKET HD.BOLT M4X8 | ||||
| 85 | 878614@1417 | 1.04 | 1.26 | |
| PLUNGER SPRING | ||||
| 86 | 887724@1417 | 1.20 | 1.45 | |
| O-ring (p-4) | ||||
| 87 | 874436@1417 | 1.05 | 1.27 | |
| PLUNGER | ||||
| 88 | 887725@1417 | 1.20 | 1.45 | |
| O-ring (i.d.10.7) | ||||
| 89 | 884112@1417 | 1.65 | 2.00 | |
| VALVE BUSHING | ||||
| 90 | 888135@1417 | 24.75 | 29.95 | |
| TRIGGER SPRING | ||||
| 91 | 887727@1417 | 3.15 | 3.81 | |
| Schakelhandel | ||||
| 92 | 876203@1417 | 2.55 | 3.09 | |
| ROD SPRING | ||||
| 93 | 887728@1417 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 94 | 887904@1417 | |||
| CHANGE KNOB | ||||
| 95 | 888136@1417 | 1.04 | 1.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 96 | 887768@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 97 | 887865@1417 | |||
| ROD (B) | ||||
| 98 | 887729@1417 | 1.20 | 1.45 | |
| Ratchet Spring | ||||
| 99 | 886331@1417 | 1.05 | 1.27 | |
| Afsluitpakking | ||||
| 100A | 888151@1417 | 1.04 | 1.26 | |
| Urethane Kogel (b) D7.14 | ||||
| 101 | 875645@1417 | 3.90 | 4.72 | |
| O-ring (s-12) | ||||
| 102 | 875638@1417 | 1.65 | 2.00 | |
| VALVE PLATE | ||||
| 103 | 887771@1417 | 4.20 | 5.08 | |
| TRIGGER VALVE BUSHING | ||||
| 104 | 888134@1417 | 5.55 | 6.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 887840@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 887905@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 887855@1417 | |||
| Pin | ||||
| 108 | 883111@1417 | 9.75 | 11.80 | |
| Ring Voor Schacht | ||||
| 109 | 877826@1417 | 2.55 | 3.09 | |
| Magazine Cover | ||||
| 110 | 884034@1417 | 12.90 | 15.61 | |
| Holder Cap | ||||
| 111 | 884038@1417 | 1.65 | 2.00 | |
| Ratchet Spring | ||||
| 112 | 884037@1417 | 3.30 | 3.99 | |
| Nail Holder (a) | ||||
| 113 | 888107@1417 | 3.00 | 3.63 | |
| Roll Pin D2.5 | ||||
| 114 | 887856@1417 | 1.20 | 1.45 | |
| Schacht (oud 884035) | ||||
| 115 | 884079@1417 | 4.35 | 5.26 | |
| Spring | ||||
| 116 | 881826@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117 | 887853@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 501 | 875769@1417 | |||
| Grip Tape (old 880349) | ||||
| 601 | 881768@1417 | 5.25 | 6.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 602A | 888213@1417 | |||
