Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Hikoki C10RA'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

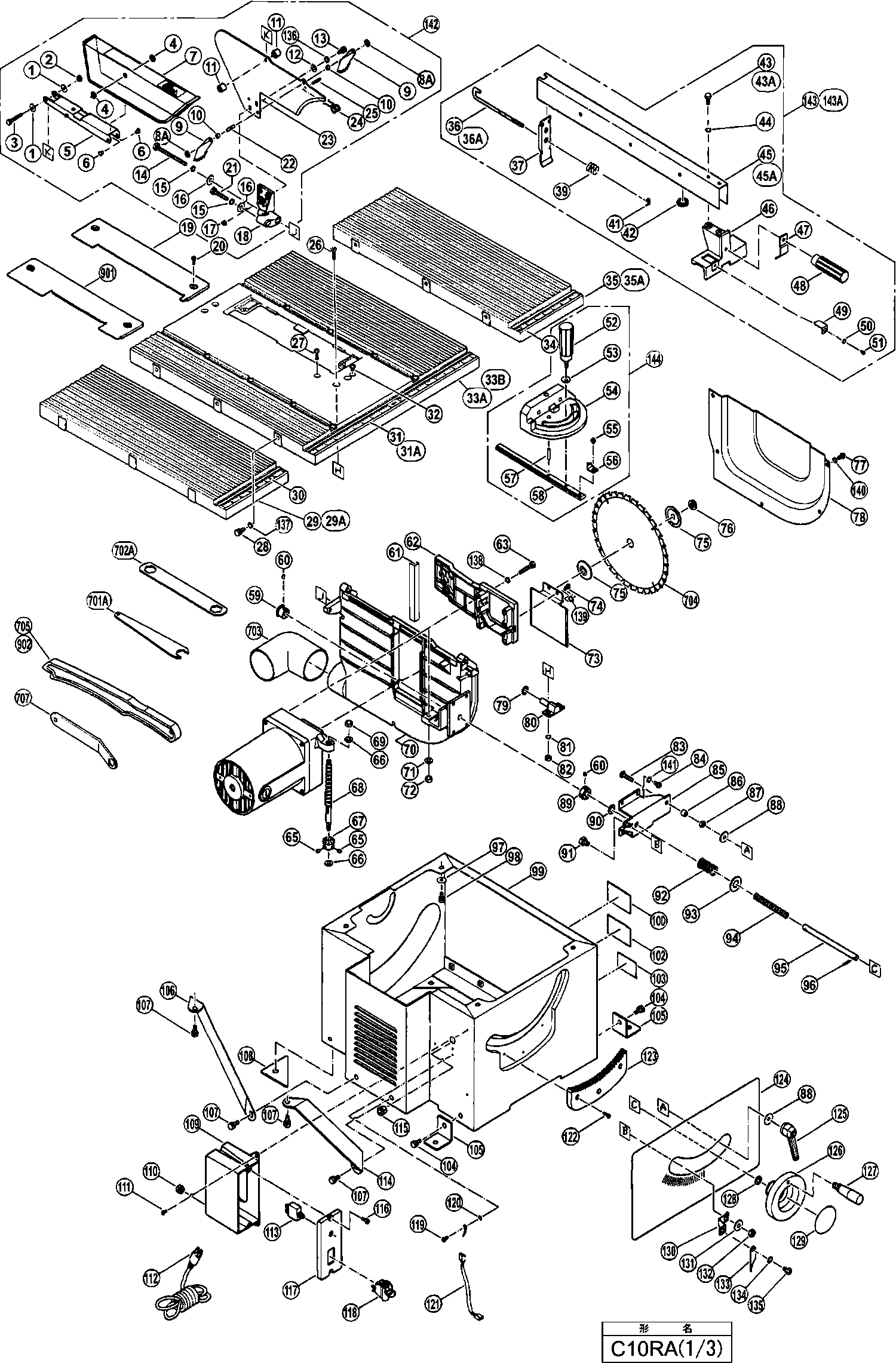

Tekeningen van de Hikoki C10RA
Onderdelen lijst van de Hikoki C10RA
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef Hd M6x25 (10 Stuks) | ||||
| 26 | 949342@1417 | 1.65 | 2.00 | |
| Seal Lock Schroef M6x20 | ||||
| 27 | 314486@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 28 | 949676@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 29A | 319013@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 30 | 317139@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 31 | 317140@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 32 | 314490@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 33B | 319011@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 34 | 317141@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 35A | 319012@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 36A | 319015@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 37 | 314494@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 39 | 314496@1417 | |||
| Retaining Ring D6 | ||||
| 41 | 955479@1417 | 1.05 | 1.27 | |
| Cup C10ra | ||||
| 42 | 314498@1417 | 2.55 | 3.09 | |
| Bout M6x16 (10 Stuks) | ||||
| 43A | 949613@1417 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 44 | 314499@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 45A | 319016@1417 | |||
| Width Body C10ra | ||||
| 46 | 314501@1417 | 9.60 | 11.62 | |
| Front Clamp | ||||
| 47 | 314502@1417 | 1.35 | 1.63 | |
| Niet meer leverbaar, geen vervanging | ||||
| 48 | 314503@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 49 | 314504@1417 | |||
| Ring M5 ( Oud 949431z , 10 St ) | ||||
| 50 | 949431@1417 | 1.04 | 1.26 | |
| Machineschroef M5x6 (10 Stuks) | ||||
| 51 | 949234@1417 | 1.05 | 1.27 | |
| Clamp Handle (b) C10ra | ||||
| 52 | 314505@1417 | 2.10 | 2.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 53 | 314506@1417 | |||
| Miter Gauge | ||||
| 54 | 314507@1417 | 6.30 | 7.62 | |
| Machineschroef M5x6 (10 Stuks) | ||||
| 55 | 949234@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 56 | 314509@1417 | |||
| Pin | ||||
| 57 | 314510@1417 | 1.05 | 1.27 | |
| Sheet Bar | ||||
| 58 | 314511@1417 | 11.85 | 14.34 | |
| Bevel Gear (a) C10ra | ||||
| 59 | 314512@1417 | 3.00 | 3.63 | |
| Inbusstelschroef M6x6 | ||||
| 60 | 967469@1417 | 1.05 | 1.27 | |
| Slide Plate C10ra | ||||
| 61 | 314513@1417 | 2.10 | 2.54 | |
| Niet meer leverbaar, geen vervanging | ||||
| 62 | 314514@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 63 | 949803@1417 | |||
| Inbusstelschroef M6x6 | ||||
| 65 | 967469@1417 | 1.05 | 1.27 | |
| Tandwiel (b) | ||||
| 67 | 314517@1417 | 3.15 | 3.81 | |
| Screw Bar | ||||
| 68 | 314518@1417 | 4.20 | 5.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 314519@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 71 | 314521@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 72 | 314522@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 73 | 314523@1417 | |||
| Machineschroef M6x12 (10 Stuks) | ||||
| 74 | 949255@1417 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 75 | 314454@1417 | |||
| Machineschroef M6x12 (10 Stuks) | ||||
| 77 | 949255@1417 | 1.35 | 1.63 | |
| Blade Guard C10fca | ||||
| 78 | 314526@1417 | 12.30 | 14.88 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 79 | 314527@1417 | |||
| Pivot Support | ||||
| 80 | 314528@1417 | 8.70 | 10.53 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 81 | 949455@1417 | 1.05 | 1.27 | |
| Moer M6 (10st) | ||||
| 82 | 949556@1417 | 1.05 | 1.27 | |
| Machineschroef M6x12 (10 Stuks) | ||||
| 84 | 949255@1417 | 1.35 | 1.63 | |
| Bracket | ||||
| 85 | 314530@1417 | 11.40 | 13.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 86 | 314531@1417 | |||
| Moer M6 (10st) | ||||
| 87 | 949556@1417 | 1.05 | 1.27 | |
| Flat Washer M6 X 25 C10fca | ||||
| 88 | 314532@1417 | 1.35 | 1.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 89 | 314533@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 90 | 314534@1417 | |||
| Bout M8x16 (10 Stuks) (oud 949622z) | ||||
| 91 | 949622@1417 | 1.80 | 2.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 92 | 314535@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 93 | 314536@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 94 | 314537@1417 | |||
| Regulating Bolt C10ra | ||||
| 95 | 314538@1417 | 3.00 | 3.63 | |
| Rol Pin D3x18 (10 Stuks) | ||||
| 96 | 949518@1417 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 97 | 973361@1417 | |||
| Bolt (w/washers) M6x12 Black | ||||
| 98 | 996577@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 104 | 308946@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 314540@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 314541@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 308946@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108 | 314542@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 109 | 317285@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 111 | 314545@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 112 | 317151@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113 | 317146@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 114 | 314547@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 118 | 317147@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 119 | 314552@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 120 | 314553@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 122 | 314554@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 123 | 314555@1417 | |||
| Handgreep | ||||
| 125 | 314556@1417 | 8.20 | 9.92 | |
| Draaiwiel | ||||
| 126 | 314557@1417 | 4.65 | 5.63 | |
| Handgreep | ||||
| 127 | 314558@1417 | 3.30 | 3.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 128 | 314534@1417 | |||
| Label | ||||
| 129 | 314560@1417 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 130 | 314561@1417 | |||
| Ring M8 (10 Stuks) | ||||
| 131 | 949433@1417 | 1.05 | 1.27 | |
| Moer M8 (10 Stuks) | ||||
| 132 | 949558@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 133 | 314562@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 134 | 314580@1417 | |||
| Machineschroef M5x8 (10 Stuks) | ||||
| 135 | 949235@1417 | 1.05 | 1.27 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 137 | 949455@1417 | 1.05 | 1.27 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 138 | 949455@1417 | 1.05 | 1.27 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 139 | 949455@1417 | 1.05 | 1.27 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 140 | 949455@1417 | 1.05 | 1.27 | |
| Veerring M6 (oud 949455z , 10st.) | ||||
| 141 | 949455@1417 | 1.05 | 1.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 143 | 315041@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 143A | 319014@1417 | |||
| Miter Gauge Ass'y | ||||
| 144 | 315042@1417 | 11.85 | 14.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 148 | 317142@1417 | |||
| Bus (b) | ||||
| 149 | 317143@1417 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 150 | 314553@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 151 | 317144@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 152 | 317145@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 156 | 317149@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 157 | 317150@1417 | |||
| Circuit Breaker Switch C10ra | ||||
| 160 | 317154@1417 | 15.13 | 18.30 | |
| Schakelaar C10ra | ||||
| 161 | 317155@1417 | 28.64 | 34.65 | |
| As Kompleet | ||||
| 201A | 324508@1417 | 29.56 | 35.77 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 202 | 314567@1417 | |||
| Machineschroef M4x12 (10 Stuks) | ||||
| 203 | 949217@1417 | 1.05 | 1.27 | |
| Veerring M4 (10 Stuks) | ||||
| 204 | 949453@1417 | 1.05 | 1.27 | |
| Bearing Retainer | ||||
| 205 | 314572@1417 | 1.50 | 1.82 | |
| Kogellager 6204vvcmps2s | ||||
| 206 | 6204VV@1417 | 9.15 | 11.07 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 207 | 314568@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 208 | 314569@1417 | |||
| Ring | ||||
| 209 | 967261@1417 | 1.05 | 1.27 | |
| Needle Bearing | ||||
| 210 | 314570@1417 | 11.25 | 13.61 | |
| Scharnierstuk (a) | ||||
| 211A | 324507@1417 | 67.10 | 81.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 212 | 314576@1417 | |||
| Anker Ass'y 230v-240v | ||||
| 212A | 317136@1417 | 108.35 | 131.10 | |
| Kogellager 6201vvcmps2s | ||||
| 213 | 6201VV@1417 | 6.45 | 7.80 | |
| Kogellager 6200ddcmps2l | ||||
| 214A | 6200DD@1417 | 6.00 | 7.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 215 | 314578@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 216 | 314579@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 217 | 314580@1417 | |||
| Veld 230 Volt C10ra | ||||
| 218 | 317137@1417 | 27.91 | 33.77 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 219 | 314577@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 220 | 314583@1417 | |||
| Koolborstel (2 Stuks) | ||||
| 221 | 999044@1417 | 4.50 | 5.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 222 | 314585@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 223 | 314586@1417 | |||
| Veerring M5 (10 Stuks) | ||||
| 224 | 949454@1417 | 1.04 | 1.26 | |
| Machineschroef M5x30 (10 Stuks) | ||||
| 225 | 949245@1417 | 1.65 | 2.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 226 | 967377@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 227 | 317286@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 701A | 314590@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 702A | 314591@1417 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 703 | 314592@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 704 | 317177@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 708 | 318820@1417 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 709 | 317603@1417 | |||
| Moer M8 (10 Stuks) | ||||
| 710 | 949558@1417 | 1.05 | 1.27 | |
| Rubber Leg | ||||
| 711 | 318821@1417 | 11.55 | 13.98 | |
| Moer M10 (10 Stuks) | ||||
| 712 | 949560@1417 | 2.40 | 2.90 | |
| Zaagbladhouder | ||||
| 901 | 314325@1417 | 11.70 | 14.16 | |
| Pushstick C10ra | ||||
| 902 | 314324@1417 | 7.15 | 8.65 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 903 | 314819@1417 | |||
