Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Festool 204838 ( TS75EBQ230V )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

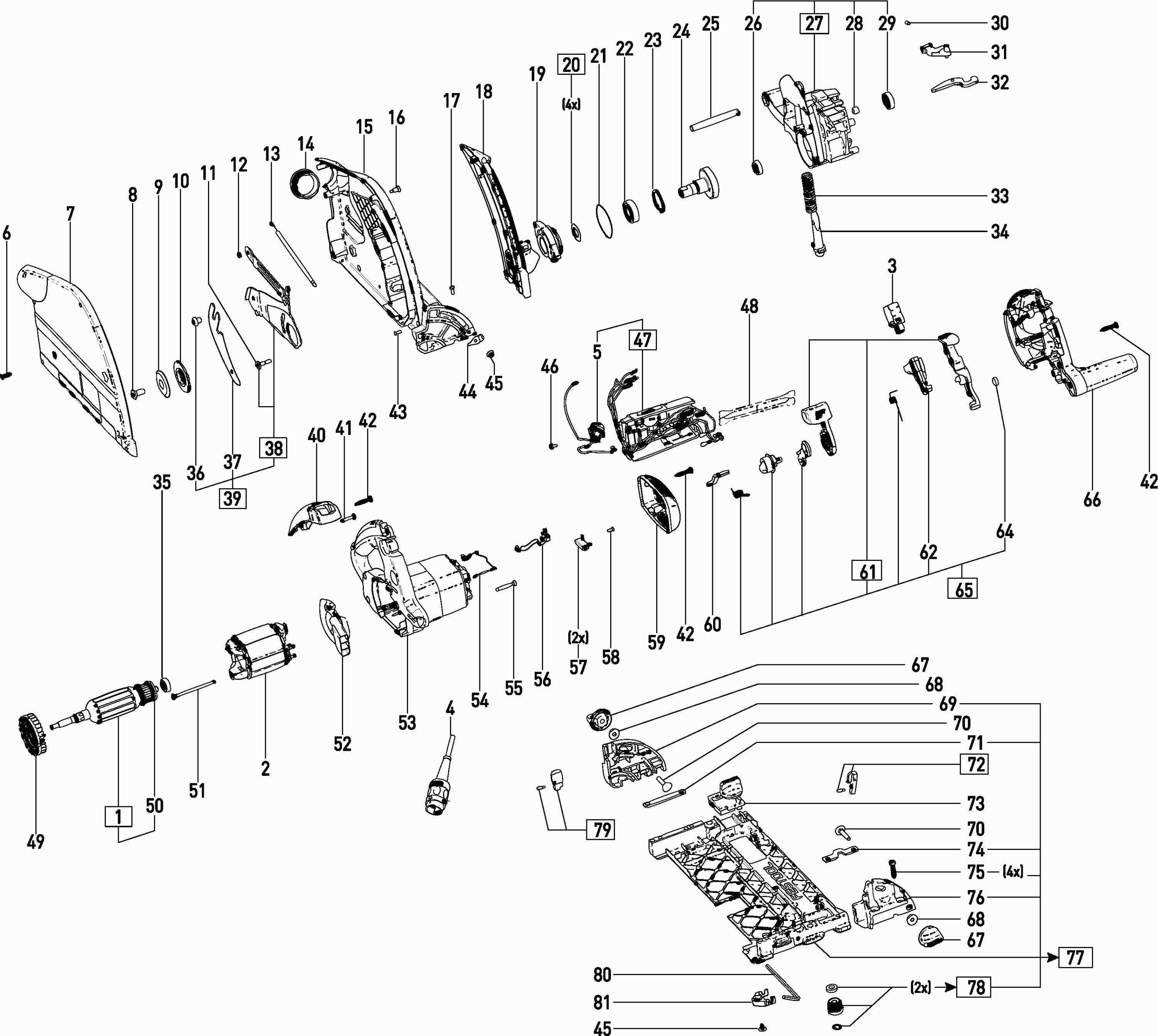

Tekeningen van de Festool 204838 ( TS75EBQ230V )
Onderdelen lijst van de Festool 204838 ( TS75EBQ230V )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Anker 230 V | ||||
| 1 | 493243 | 120.76 | 146.12 | |
| Veldmagneet | ||||
| 2 | 493245 | 130.32 | 157.68 | |
| Schakelaar 230 V | ||||
| 3 | 491703 | 18.74 | 22.68 | |
| Plug it-kabel EU | ||||
| 4 | 203914 | 20.32 | 24.59 | |
| Stekkerhuis 230 V | ||||
| 5 | 491716 | 15.84 | 19.17 | |
| Schroef 4,0 X 15 Mm | ||||
| 6 | 400710 | 1.37 | 1.66 | |
| Deksel | ||||
| 7 | 493251 | 60.86 | 73.64 | |
| Verzonken Bout M8 X 18 | ||||
| 8 | 459186 | 1.37 | 1.66 | |
| Tegenflens | ||||
| 9 | 492216 | 35.70 | 43.19 | |
| Spanring | ||||
| 10 | 492217 | 32.79 | 39.68 | |
| Kraagschroef | ||||
| 11 | 477276 | 8.64 | 10.45 | |
| Zeskantbout M4 | ||||
| 12 | 200715 | 1.37 | 1.66 | |
| Trekveer | ||||
| 13 | 467673 | 3.60 | 4.36 | |
| Hoekstuk Cleantec | ||||
| 14 | 202096 | 23.36 | 28.27 | |
| Beschermkap | ||||
| 15 | 706465 | 72.84 | 88.14 | |
| Kraagschroef | ||||
| 16 | 464228 | 1.87 | 2.27 | |
| Schroef Met Lenskop 4,0 X 12 Mm | ||||
| 17 | 400691 | 1.37 | 1.66 | |
| Diepteafstelling | ||||
| 18 | 491983 | 18.08 | 21.88 | |
| Lagerflens | ||||
| 19 | 464226 | 17.56 | 21.24 | |
| Schijfveer | ||||
| 20 | 493254 | 28.44 | 34.41 | |
| O-ring 52 X 1,5 Mm | ||||
| 21 | 464227 | 1.37 | 1.66 | |
| Groefkogellager | ||||
| 22 | 203775 | 9.72 | 11.76 | |
| Borgring | ||||
| 23 | 771483 | 1.37 | 1.66 | |
| Tandwieloverbrenging | ||||
| 24 | 496042 | 59.17 | 71.59 | |
| Bout | ||||
| 25 | 464215 | 2.95 | 3.57 | |
| Groefkogellager | ||||
| 26 | 228715 | 4.54 | 5.49 | |
| Tandwielkast | ||||
| 27 | 493255 | 80.34 | 97.22 | |
| Naaldhuls | ||||
| 28 | 469074 | 4.18 | 5.05 | |
| Groefkogellager | ||||
| 29 | 228798 | 5.83 | 7.06 | |
| Drukveer | ||||
| 30 | 459225 | 1.37 | 1.66 | |
| Vergrendelhendel | ||||
| 31 | 464238 | 1.73 | 2.09 | |
| Hendel | ||||
| 32 | 464239 | 3.82 | 4.62 | |
| Drukveer | ||||
| 33 | 464216 | 2.95 | 3.57 | |
| Doorn | ||||
| 34 | 464217 | 1.73 | 2.09 | |
| Groefkogellager | ||||
| 35 | 401525 | 4.82 | 5.84 | |
| Schroef Met Lenskop M8 X 8 | ||||
| 36 | 400607 | 1.37 | 1.66 | |
| Spouwmes | ||||
| 37 | 464232 | 18.35 | 22.20 | |
| Houder | ||||
| 38 | 496038 | 42.71 | 51.68 | |
| Houder | ||||
| 39 | 496039 | 46.10 | 55.78 | |
| Softgrip | ||||
| 40 | 459226 | 6.98 | 8.45 | |
| Schroef Met Lenskop 4,0 X 20 Mm | ||||
| 41 | 228567 | 1.37 | 1.66 | |
| Schroef Met Lenskop 4,0 X 25 Mm | ||||
| 42 | 400695 | 1.37 | 1.66 | |
| Verzonken Bout 4,0 X 10 Mm | ||||
| 43 | 400014 | 1.37 | 1.66 | |
| Naald | ||||
| 44 | 459215 | 1.37 | 1.66 | |
| Schroef Met Lenskop 3,5 X 8 Mm | ||||
| 45 | 400688 | 1.37 | 1.66 | |
| Schroef Met Lenskop 3,5 X 10 Mm | ||||
| 46 | 219031 | 1.37 | 1.66 | |
| ELECTRONIC | ||||
| 47 | 204696 | 64.01 | 77.45 | |
| Ventilator | ||||
| 49 | 465072 | 4.10 | 4.97 | |
| Magneetring | ||||
| 50 | 488965 | 3.60 | 4.36 | |
| Schroef Met Lenskop 4,0 X 70 Mm | ||||
| 51 | 442415 | 1.37 | 1.66 | |
| Luchtgeleidingsschijf | ||||
| 52 | 459179 | 2.45 | 2.96 | |
| Motorbehuizing | ||||
| 53 | 464212 | 20.06 | 24.28 | |
| Ptc-weerstand | ||||
| 54 | 491722 | 16.90 | 20.44 | |
| Schroef | ||||
| 55 | 10002348 | 1.37 | 1.66 | |
| Snelheidsmeter Eb / Ebq | ||||
| 56 | 491723 | 25.65 | 31.04 | |
| Koolborstel (pair) 230v | ||||
| 57 | 491704 | 17.82 | 21.56 | |
| Schroef Met Lenskop 3,5 X 8 Mm | ||||
| 58 | 219047 | 1.37 | 1.66 | |
| Deksel | ||||
| 59 | 491718 | 18.61 | 22.52 | |
| Aanslagbout | ||||
| 60 | 459222 | 1.80 | 2.18 | |
| Hendel | ||||
| 61 | 500431 | 22.99 | 27.82 | |
| Drukker | ||||
| 62 | 459195 | 2.52 | 3.05 | |
| Siliconenschijf | ||||
| 64 | 459220 | 1.37 | 1.66 | |
| Spilstop | ||||
| 65 | 500430 | 37.75 | 45.68 | |
| HANDGREEP | ||||
| 66 | 10007029 | 13.20 | 15.97 | |
| Draaiknop | ||||
| 67 | 440713 | 2.74 | 3.31 | |
| Schijf | ||||
| 68 | 402935 | 1.37 | 1.66 | |
| Zwenksegment | ||||
| 69 | 464707 | 3.89 | 4.70 | |
| Platkopschroef M6 X 30 | ||||
| 70 | 771793 | 1.37 | 1.66 | |
| Lijst | ||||
| 71 | 461407 | 1.73 | 2.09 | |
| Aanslag | ||||
| 72 | 491719 | 22.31 | 26.99 | |
| TERUGSLAGSTOP | ||||
| 73 | 491582 | 14.94 | 18.08 | |
| Lijst | ||||
| 74 | 459214 | 1.51 | 1.83 | |
| Schroef Met Lenskop 5,0 X 25 Mm | ||||
| 75 | 400686 | 1.37 | 1.66 | |
| Zwenksegment | ||||
| 76 | 464218 | 5.90 | 7.14 | |
| GELEIDEPLAAT | ||||
| 77 | 204939 | 77.44 | 93.70 | |
| STELKNOP | ||||
| 78 | 204988 | 18.48 | 22.36 | |
| Aanslag | ||||
| 79 | 493257 | 22.99 | 27.82 | |
| Inbussleutel | ||||
| 80 | 459255 | 2.30 | 2.79 | |
| Sleutelbevestiging | ||||
| 81 | 464879 | 1.37 | 1.66 | |
