Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Festool 10477741 ( OF2200EB230V )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

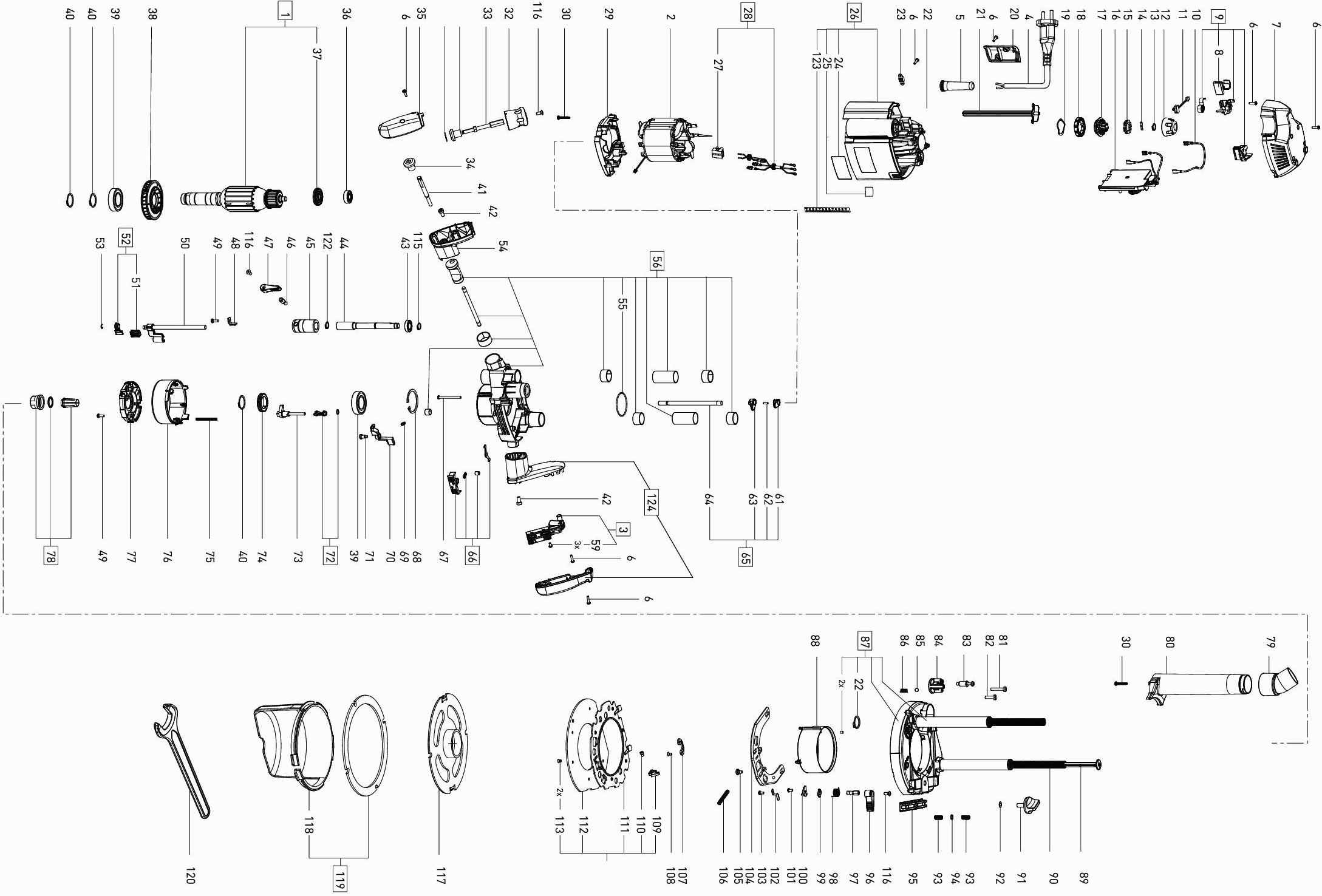

Tekeningen van de Festool 10477741 ( OF2200EB230V )
Onderdelen lijst van de Festool 10477741 ( OF2200EB230V )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Anker | ||||
| 1 | 496076@3268 | 228.93 | 277.01 | |
| Veldmagneet 230 V | ||||
| 2 | 495220@3268 | 177.02 | 214.19 | |
| Schakelaar | ||||
| 3 | 495038@3268 | 26.74 | 32.36 | |
| Kabel Met Stekker | ||||
| 4 | 471930@3268 | 24.08 | 29.14 | |
| Kabeldoorvoer | ||||
| 5 | 470571@3268 | 1.85 | 2.24 | |
| Oval head screw PT-3,5x14-KT 15 verzinkt | ||||
| 6 | 10462873@3268 | 1.32 | 1.60 | |
| Behuizingsdeksel | ||||
| 7 | 470321@3268 | 8.18 | 9.90 | |
| Kohle-a (pair) | ||||
| 8 | 722092@3268 | 28.07 | 33.96 | |
| Borstelhouder (pair) | ||||
| 9 | 722091@3268 | 43.92 | 53.14 | |
| Draadstreng | ||||
| 10 | 471929@3268 | 1.32 | 1.60 | |
| Tacho-spoel | ||||
| 11 | 457920@3268 | 7.39 | 8.94 | |
| Bovendeel Van Handgreep | ||||
| 12 | 471476@3268 | 2.83 | 3.42 | |
| Borgring | ||||
| 13 | 200619@3268 | 1.32 | 1.60 | |
| Bladveer | ||||
| 14 | 457753@3268 | 1.32 | 1.60 | |
| Steunring | ||||
| 15 | 474251@3268 | 1.32 | 1.60 | |
| Electronics OF2200E 230V ET-BG | ||||
| 16 | 205800@3268 | 97.04 | 117.42 | |
| Draaigreep | ||||
| 17 | 470599@3268 | 1.72 | 2.08 | |
| Instelwiel | ||||
| 18 | 470601@3268 | 4.30 | 5.20 | |
| Ontlastingsschijf 28 X 34,5 X 0,3 Mm | ||||
| 19 | 400988@3268 | 1.32 | 1.60 | |
| Deksel | ||||
| 20 | 470322@3268 | 1.45 | 1.75 | |
| Veerhouder | ||||
| 21 | 473469@3268 | 1.32 | 1.60 | |
| Borgring | ||||
| 22 | 400951@3268 | 1.72 | 2.08 | |
| Cable clamp RTK-S | ||||
| 23 | 431899@3268 | 1.32 | 1.60 | |
| Toerentalplaatje | ||||
| 24 | 471141@3268 | 1.51 | 1.83 | |
| Typeplaatje | ||||
| 25 | 471142@3268 | 1.51 | 1.83 | |
| Motorbehuizing | ||||
| 26 | 495041@3268 | 41.87 | 50.66 | |
| Kroonsteentje | ||||
| 27 | 470807@3268 | 2.57 | 3.11 | |
| Cable harness OF 2200 EB ET-BG | ||||
| 28 | 10480271@3268 | 33.03 | 39.97 | |
| Luchtgeleidingsschijf | ||||
| 29 | 470594@3268 | 4.22 | 5.11 | |
| Schroef Met Lenskop 3,5 X 25 Mm | ||||
| 30 | 228725@3268 | 1.32 | 1.60 | |
| Draaigreep | ||||
| 32 | 471179@3268 | 5.88 | 7.11 | |
| Aandrijfas | ||||
| 33 | 470501@3268 | 11.28 | 13.65 | |
| Kegelrad | ||||
| 34 | 470342@3268 | 11.86 | 14.35 | |
| Deksel Met Handgreep | ||||
| 35 | 470575@3268 | 3.77 | 4.56 | |
| Groefkogellager | ||||
| 36 | 400932@3268 | 8.78 | 10.62 | |
| Magneetring | ||||
| 37 | 477255@3268 | 5.62 | 6.80 | |
| Ventilator | ||||
| 38 | 470593@3268 | 13.67 | 16.54 | |
| Groefkogellager | ||||
| 39 | 400908@3268 | 15.37 | 18.60 | |
| Borgring | ||||
| 40 | 400636@3268 | 1.32 | 1.60 | |
| Drukschroef | ||||
| 41 | 470502@3268 | 14.28 | 17.28 | |
| Schroef | ||||
| 42 | 465131@3268 | 1.32 | 1.60 | |
| Groefkogellager | ||||
| 43 | 400962@3268 | 7.58 | 9.17 | |
| Schroefdraadstang | ||||
| 44 | 477056@3268 | 20.33 | 24.60 | |
| Schroefhuls | ||||
| 45 | 477055@3268 | 28.68 | 34.70 | |
| Bout | ||||
| 46 | 474450@3268 | 4.15 | 5.02 | |
| Hendel | ||||
| 47 | 457074@3268 | 1.32 | 1.60 | |
| Aanslaghoek | ||||
| 48 | 470505@3268 | 1.32 | 1.60 | |
| Schroef Met Lenskop M4 X 12 | ||||
| 49 | 400050@3268 | 1.32 | 1.60 | |
| Diepteaanslag | ||||
| 50 | 471674@3268 | 12.34 | 14.93 | |
| Kap | ||||
| 51 | 471673@3268 | 1.32 | 1.60 | |
| Excenter | ||||
| 52 | 495214@3268 | 36.42 | 44.07 | |
| Halvemaanring | ||||
| 53 | 400948@3268 | 1.32 | 1.60 | |
| Deel Van Handgreep | ||||
| 54 | 470574@3268 | 3.04 | 3.68 | |
| O-ring | ||||
| 55 | 400905@3268 | 1.32 | 1.60 | |
| Lagerdeksel | ||||
| 56 | 496081@3268 | 141.69 | 171.44 | |
| Schroef Met Lenskop M3,5 X 5 | ||||
| 59 | 455593@3268 | 1.32 | 1.60 | |
| Handgreep | ||||
| 61 | 470596@3268 | 5.28 | 6.39 | |
| Draadpen M3 X 10 | ||||
| 62 | 400790@3268 | 1.32 | 1.60 | |
| Naald | ||||
| 63 | 470597@3268 | 5.28 | 6.39 | |
| Schuifstang | ||||
| 64 | 470602@3268 | 14.88 | 18.00 | |
| Schuifstang | ||||
| 65 | 495222@3268 | 36.42 | 44.07 | |
| Kanteltoets | ||||
| 66 | 495215@3268 | 40.54 | 49.05 | |
| Zwenkhendel | ||||
| 70 | 471690@3268 | 1.39 | 1.68 | |
| Kraagschroef | ||||
| 71 | 464228@3268 | 2.04 | 2.47 | |
| Torsieveer | ||||
| 72 | 495221@3268 | 7.00 | 8.47 | |
| Klink | ||||
| 73 | 494884@3268 | 12.83 | 15.52 | |
| Tandwiel | ||||
| 74 | 465184@3268 | 3.83 | 4.63 | |
| Drukveer | ||||
| 75 | 470805@3268 | 1.32 | 1.60 | |
| Kap | ||||
| 76 | 470708@3268 | 4.62 | 5.59 | |
| Afdekking | ||||
| 77 | 703429@3268 | 4.03 | 4.88 | |
| Hoekstuk | ||||
| 79 | 10024533@3268 | 3.83 | 4.63 | |
| Afzuigaansluiting | ||||
| 80 | 470030@3268 | 7.32 | 8.86 | |
| Platkopschroef M5 | ||||
| 81 | 436813@3268 | 1.98 | 2.40 | |
| Platkopschroef M5 X 20 | ||||
| 82 | 436811@3268 | 1.51 | 1.83 | |
| Speciale Schroef | ||||
| 83 | 470981@3268 | 9.90 | 11.98 | |
| Aanslag | ||||
| 84 | 470049@3268 | 11.81 | 14.29 | |
| Kogel | ||||
| 85 | 783305@3268 | 1.32 | 1.60 | |
| Drukveer | ||||
| 86 | 436528@3268 | 1.32 | 1.60 | |
| Zool | ||||
| 87 | 495216@3268 | 117.01 | 141.58 | |
| Kap | ||||
| 88 | 470029@3268 | 4.15 | 5.02 | |
| Bout | ||||
| 89 | 473468@3268 | 1.32 | 1.60 | |
| Drukveer | ||||
| 90 | 470441@3268 | 3.04 | 3.68 | |
| Draaiknop M8 | ||||
| 91 | 471986@3268 | 4.49 | 5.43 | |
| Pasring | ||||
| 92 | 400884@3268 | 1.32 | 1.60 | |
| Drukveer | ||||
| 93 | 444754@3268 | 1.32 | 1.60 | |
| O-ring | ||||
| 94 | 200916@3268 | 1.32 | 1.60 | |
| Klembek | ||||
| 95 | 470036@3268 | 25.89 | 31.33 | |
| Hendel | ||||
| 96 | 471388@3268 | 1.32 | 1.60 | |
| Bout | ||||
| 97 | 470041@3268 | 9.11 | 11.02 | |
| Beenveer | ||||
| 98 | 470048@3268 | 1.78 | 2.15 | |
| Metalen Schijf | ||||
| 99 | 473320@3268 | 1.32 | 1.60 | |
| Schakelbeugel | ||||
| 100 | 471873@3268 | 5.35 | 6.47 | |
| Schroef Met Lenskop M4 X 10 | ||||
| 101 | 400663@3268 | 1.32 | 1.60 | |
| Buigveer | ||||
| 102 | 470039@3268 | 1.78 | 2.15 | |
| Schroef Met Lenskop M4 X 8 | ||||
| 103 | 228570@3268 | 1.32 | 1.60 | |
| Spanplaat | ||||
| 104 | 470040@3268 | 13.07 | 15.81 | |
| Kraagschroef | ||||
| 105 | 471477@3268 | 1.32 | 1.60 | |
| Drukveer | ||||
| 106 | 470716@3268 | 1.72 | 2.08 | |
| Lagerbrug | ||||
| 107 | 470033@3268 | 2.30 | 2.78 | |
| Verzonken Bout M4 X 8 | ||||
| 108 | 228737@3268 | 1.32 | 1.60 | |
| Glijvoet | ||||
| 109 | 470890@3268 | 1.66 | 2.01 | |
| Cilinderschroef M4 X 6 | ||||
| 110 | 453584@3268 | 1.32 | 1.60 | |
| Klemplaat | ||||
| 111 | 470034@3268 | 17.30 | 20.93 | |
| Glijplaat | ||||
| 112 | 470035@3268 | 22.38 | 27.08 | |
| Verzonken Bout M4 X 6 | ||||
| 113 | 401021@3268 | 1.32 | 1.60 | |
| Plaat | ||||
| 114 | 495217@3268 | 56.63 | 68.52 | |
| Halvemaanring | ||||
| 115 | 401013@3268 | 1.32 | 1.60 | |
| Bolverzonken Schroef M5 X 10 | ||||
| 116 | 401015@3268 | 1.32 | 1.60 | |
| Kap | ||||
| 118 | 473822@3268 | 4.30 | 5.20 | |
| Steeksleutel Sw 24 (->2008) | ||||
| 120 | 772051@3268 | 11.50 | 13.92 | |
| Schijf | ||||
| 121 | 208623@3268 | 1.32 | 1.60 | |
| O-ring | ||||
| 122 | 200204@3268 | 1.32 | 1.60 | |
| SCHAAL | ||||
| 123 | 470504@3268 | 1.98 | 2.40 | |
| HANDGREEP | ||||
| 124 | 204220@3268 | 23.96 | 28.99 | |
