Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Festool 492236 ( LHS225EQ230V )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

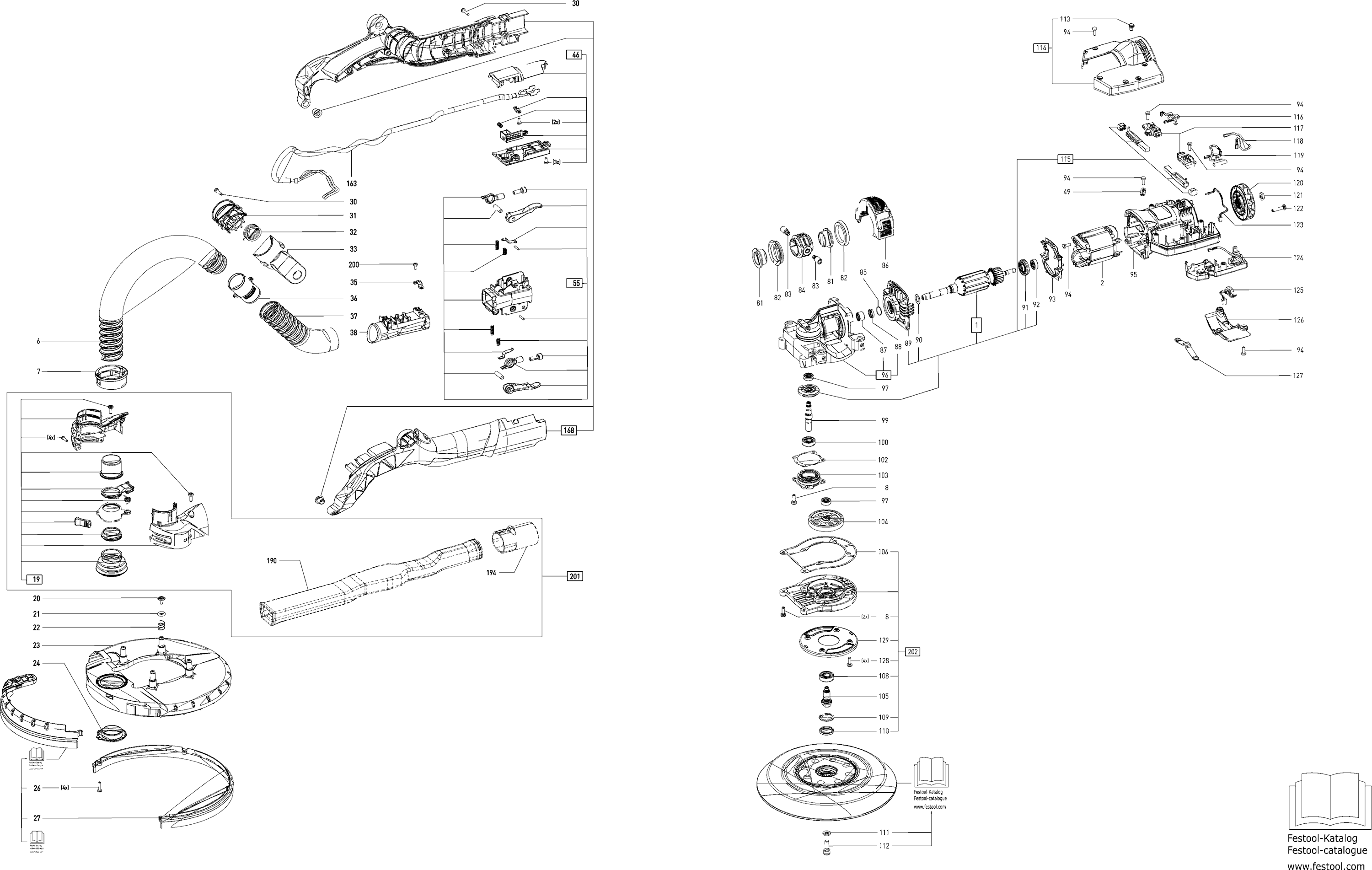

Tekeningen van de Festool 492236 ( LHS225EQ230V )
Onderdelen lijst van de Festool 492236 ( LHS225EQ230V )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| anker | ||||
| 1 | 204908 | 122.21 | 147.87 | |
| Veldmagneet | ||||
| 2 | 499332 | 59.41 | 71.89 | |
| Schakelaar | ||||
| 3 | 495284 | 22.75 | 27.53 | |
| PLUG-IT KABEL H05 RN-F-4 PLANEX | ||||
| 4 | 203929 | 20.98 | 25.39 | |
| Stekkerhuis | ||||
| 5 | 494383 | 19.80 | 23.96 | |
| Slangstuk | ||||
| 6 | 499186 | 34.00 | 41.14 | |
| Klemring | ||||
| 7 | 465387 | 4.18 | 5.05 | |
| Bolcilinderkopschroef | ||||
| 8 | 10006908 | 1.37 | 1.66 | |
| Kap | ||||
| 19 | 204126 | 37.51 | 45.39 | |
| Schroef Met Lenskop | ||||
| 20 | 465402 | 1.37 | 1.66 | |
| O-ring | ||||
| 21 | 400893 | 1.37 | 1.66 | |
| Drukveer | ||||
| 22 | 465401 | 1.37 | 1.66 | |
| Afzuigkap | ||||
| 23 | 467610 | 32.07 | 38.80 | |
| Houder | ||||
| 24 | 472013 | 1.51 | 1.83 | |
| Schroef Met Lenskop 3,5 X 14 Mm | ||||
| 26 | 400468 | 1.37 | 1.66 | |
| Borstellijst | ||||
| 27 | 465407 | 16.90 | 20.44 | |
| Schroef Met Lenskop 3,5 X 16 Mm | ||||
| 30 | 400584 | 1.37 | 1.66 | |
| Zwenksegment | ||||
| 31 | 470740 | 2.59 | 3.14 | |
| Beenveer | ||||
| 32 | 470743 | 2.30 | 2.79 | |
| Zwenksegment | ||||
| 33 | 470741 | 2.59 | 3.14 | |
| Klembrug | ||||
| 35 | 473205 | 1.37 | 1.66 | |
| Steun | ||||
| 36 | 469471 | 2.52 | 3.05 | |
| Slangstuk | ||||
| 37 | 470739 | 15.05 | 18.21 | |
| Kanaal | ||||
| 38 | 10005157 | 3.74 | 4.53 | |
| Steker | ||||
| 46 | 200297 | 47.43 | 57.39 | |
| Spanelementen | ||||
| 55 | 495276 | 112.29 | 135.87 | |
| Niet meer leverbaar | ||||
| 81 | 400963 | |||
| Afdichtring | ||||
| 82 | 465457 | 4.18 | 5.05 | |
| Schroefdraadbout | ||||
| 83 | 465393 | 7.20 | 8.71 | |
| Kader | ||||
| 84 | 465392 | 13.10 | 15.86 | |
| O-ring | ||||
| 85 | 200131 | 1.37 | 1.66 | |
| FILTERZEEF | ||||
| 86 | 10005447 | 2.81 | 3.40 | |
| Naaldhuls | ||||
| 87 | 400824 | 5.62 | 6.80 | |
| Afdichtring | ||||
| 88 | 401007 | 10.01 | 12.11 | |
| Tussenflens | ||||
| 89 | 465367 | 21.91 | 26.51 | |
| Pasring | ||||
| 90 | 401004 | 1.37 | 1.66 | |
| Magneetring | ||||
| 91 | 495601 | 8.71 | 10.54 | |
| Groefkogellager | ||||
| 92 | 400798 | 6.62 | 8.02 | |
| Luchtgeleidingsschijf | ||||
| 93 | 473295 | 2.88 | 3.48 | |
| Schroef Met Lenskop 3,5 X 10 Mm | ||||
| 94 | 219031 | 1.37 | 1.66 | |
| Motorbehuizing | ||||
| 95 | 467605 | 13.46 | 16.29 | |
| Tandwielkast | ||||
| 96 | 204128 | 82.52 | 99.85 | |
| Groefkogellager | ||||
| 97 | 400953 | 6.26 | 7.58 | |
| Niet meer leverbaar | ||||
| 98 | 465391 | |||
| As | ||||
| 99 | 465390 | 22.44 | 27.15 | |
| Kogellager | ||||
| 100 | 464865 | 14.78 | 17.89 | |
| Tolerantiering | ||||
| 102 | 469682 | 1.87 | 2.27 | |
| Tussenflens | ||||
| 103 | 465394 | 23.60 | 28.55 | |
| Tandwiel | ||||
| 104 | 465396 | 37.99 | 45.97 | |
| Gedreven As | ||||
| 105 | 465395 | 20.72 | 25.08 | |
| Dichting | ||||
| 106 | 465398 | 3.82 | 4.62 | |
| Groefkogellager | ||||
| 108 | 401018 | 12.96 | 15.68 | |
| Borgring | ||||
| 109 | 204471 | 1.37 | 1.66 | |
| Afdichtring | ||||
| 110 | 400886 | 3.74 | 4.53 | |
| Schijf 6,4 Mm | ||||
| 111 | 200578 | 1.37 | 1.66 | |
| Cilinderschroef M6 X 16 | ||||
| 112 | 200685 | 1.37 | 1.66 | |
| Lichtgeleider | ||||
| 113 | 474309 | 2.38 | 2.87 | |
| Kap | ||||
| 114 | 495187 | 10.22 | 12.37 | |
| Borstelhouder | ||||
| 115 | 203231 | 24.20 | 29.28 | |
| Smoorspoel | ||||
| 116 | 495305 | 24.56 | 29.72 | |
| Deksel | ||||
| 117 | 473392 | 2.59 | 3.14 | |
| Draadstreng | ||||
| 118 | 473060 | 1.58 | 1.92 | |
| Smoorspoel | ||||
| 119 | 495306 | 24.56 | 29.72 | |
| Ventilator | ||||
| 120 | 493537 | 13.82 | 16.73 | |
| Zeskantbout M6 | ||||
| 121 | 200601 | 1.37 | 1.66 | |
| Schroef Met Lenskop | ||||
| 122 | 400823 | 1.37 | 1.66 | |
| Ptc-weerstand | ||||
| 123 | 474617 | 9.29 | 11.24 | |
| Electronic 230 V | ||||
| 124 | 494499 | 69.45 | 84.04 | |
| Snelheidsmeter | ||||
| 125 | 495307 | 28.19 | 34.11 | |
| Niet meer leverbaar | ||||
| 126 | 472014 | |||
| Bladveer | ||||
| 127 | 474995 | 2.23 | 2.70 | |
| Schroef met verzonken kop | ||||
| 128 | 10006907 | 1.37 | 1.66 | |
| Ring | ||||
| 129 | 10001942 | 10.37 | 12.55 | |
| Schroef | ||||
| 151 | 10001655 | 1.37 | 1.66 | |
| Achteraanslag | ||||
| 152 | 474459 | 24.68 | 29.87 | |
| BEHUIZING | ||||
| 153 | 10225914 | 29.77 | 36.02 | |
| Spanhendel | ||||
| 159 | 495279 | 72.96 | 88.29 | |
| Kabel | ||||
| 163 | 467604 | 23.47 | 28.40 | |
| Handgreepschaal | ||||
| 165 | 200287 | 44.77 | 54.17 | |
| Afdekking | ||||
| 166 | 200179 | 33.88 | 40.99 | |
| Buis | ||||
| 167 | 200180 | 96.44 | 116.69 | |
| Gaffel | ||||
| 168 | 200286 | 39.45 | 47.73 | |
| Behuizing | ||||
| 181 | 470616 | 2.23 | 2.70 | |
| Drukknop | ||||
| 182 | 470614 | 1.37 | 1.66 | |
| Drukveer | ||||
| 183 | 472065 | 2.23 | 2.70 | |
| Schakelaarkast | ||||
| 185 | 470613 | 3.31 | 4.01 | |
| BEHUIZING | ||||
| 186 | 10225954 | 22.57 | 27.31 | |
| Schroef Met Lenskop M3,5 X 5 | ||||
| 187 | 455593 | 1.37 | 1.66 | |
| Contactrubber | ||||
| 188 | 454328 | 1.37 | 1.66 | |
| Inzetdeel | ||||
| 189 | 471864 | 66.19 | 80.09 | |
| Kanaal | ||||
| 190 | 471861 | 20.33 | 24.60 | |
| Behuizing | ||||
| 191 | 202494 | 18.22 | 22.04 | |
| Draaischakelaar | ||||
| 192 | 470612 | 1.94 | 2.35 | |
| Electronic 230 V | ||||
| 193 | 10416245 | 104.30 | 126.21 | |
| Afzuigaansluiting | ||||
| 194 | 10006305 | 3.17 | 3.83 | |
| Dichting | ||||
| 195 | 473244 | 2.16 | 2.61 | |
| Plaat | ||||
| 196 | 471952 | 4.68 | 5.66 | |
| Stelknop | ||||
| 198 | 471863 | 9.22 | 11.15 | |
| Bladveer | ||||
| 199 | 457753 | 1.37 | 1.66 | |
| Schroef Met Lenskop 4,0 X 10 Mm | ||||
| 200 | 228729 | 1.37 | 1.66 | |
| Stofafzuig-set | ||||
| 201 | 204127 | 61.47 | 74.38 | |
| Tandwielkastdeksel | ||||
| 202 | 499740 | 68.73 | 83.16 | |
| Afsluitstop | ||||
| 203 | 499739 | 28.31 | 34.26 | |
