Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Festool 10011289 ( HK132E-W )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

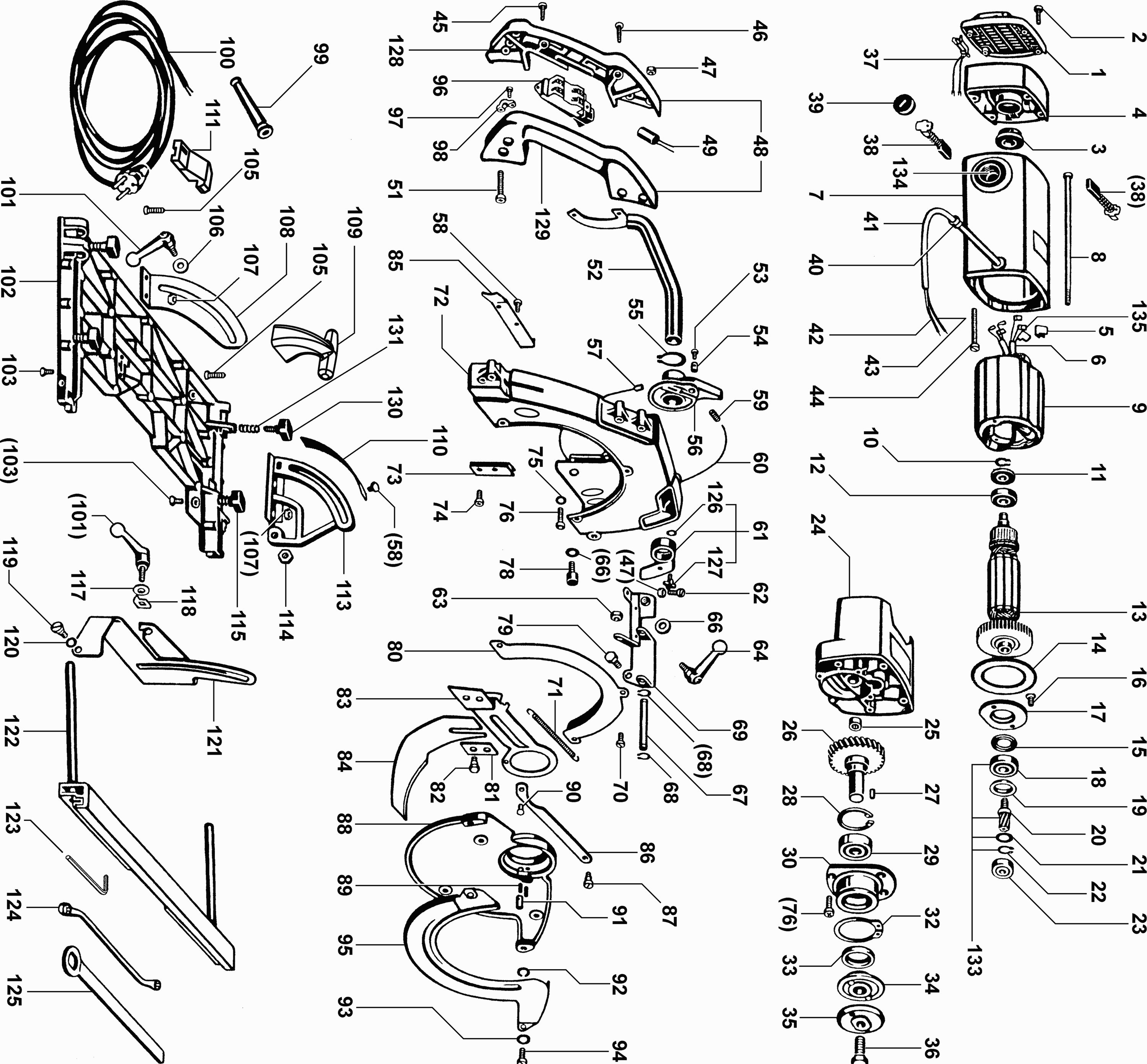

Tekeningen van de Festool 10011289 ( HK132E-W )
Onderdelen lijst van de Festool 10011289 ( HK132E-W )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Kap | ||||
| 1 | 10011300 | 7.85 | 9.50 | |
| Schroef Met Lenskop M5 X 50 | ||||
| 2 | 774569 | 1.37 | 1.66 | |
| Asring | ||||
| 3 | 714550 | 6.84 | 8.28 | |
| Regelelektronica | ||||
| 4 | 624329 | 157.42 | 190.48 | |
| Isolatiebus | ||||
| 5 | 781280 | 1.37 | 1.66 | |
| Isolatieslang | ||||
| 6 | 714570 | 1.37 | 1.66 | |
| Motorbehuizing | ||||
| 7 | 766971 | 145.20 | 175.69 | |
| Cilinderschroef M5 X 190,5 | ||||
| 8 | 770430 | 2.23 | 2.70 | |
| Veldmagneet | ||||
| 9 | 632026 | 166.62 | 201.61 | |
| Borgring | ||||
| 10 | 615119 | 1.37 | 1.66 | |
| Magneetring | ||||
| 11 | 483333 | 6.05 | 7.32 | |
| Lager | ||||
| 12 | 721310 | 7.92 | 9.58 | |
| Anker | ||||
| 13 | 631811 | 228.09 | 275.98 | |
| Luchtgeleidingsschijf | ||||
| 14 | 632904 | 3.82 | 4.62 | |
| Afdichtring | ||||
| 15 | 298468 | 7.78 | 9.41 | |
| Verzonken Bout M5 X 16 | ||||
| 16 | 414417 | 1.37 | 1.66 | |
| Deksel | ||||
| 17 | 714563 | 20.99 | 25.40 | |
| Lager | ||||
| 18 | 614869 | 11.16 | 13.50 | |
| Afsluitschijfje | ||||
| 19 | 635021 | 1.37 | 1.66 | |
| Tandwiel | ||||
| 20 | 457301 | 32.79 | 39.68 | |
| Tuimelschuif | ||||
| 21 | 619364 | 1.37 | 1.66 | |
| Borgring | ||||
| 22 | 623499 | 1.37 | 1.66 | |
| Lager | ||||
| 23 | 615495 | 6.55 | 7.93 | |
| Tandwielkast | ||||
| 24 | 764287 | 83.01 | 100.44 | |
| Naaldbus | ||||
| 25 | 410229 | 8.93 | 10.80 | |
| Spil | ||||
| 26 | 10004415 | 70.06 | 84.77 | |
| Pasveer | ||||
| 27 | 714489 | 1.87 | 2.27 | |
| Borgring | ||||
| 28 | 200635 | 2.81 | 3.40 | |
| Kogellager | ||||
| 29 | 228701 | 87.73 | 106.15 | |
| Tandwielflens | ||||
| 30 | 442537 | 104.18 | 126.06 | |
| Borgring | ||||
| 32 | 771407 | 3.38 | 4.09 | |
| Afdichtring | ||||
| 33 | 780395 | 23.96 | 28.99 | |
| Flens | ||||
| 34 | 611138 | 65.82 | 79.65 | |
| Buitenflens | ||||
| 35 | 714534 | 38.60 | 46.70 | |
| Zeskantbout M12 X 30 | ||||
| 36 | 772660 | 1.37 | 1.66 | |
| Draadklos | ||||
| 37 | 482596 | 33.03 | 39.97 | |
| Koolborstelset | ||||
| 38 | 627029 | 42.96 | 51.98 | |
| Borstelhouder Effen Kap | ||||
| 39 | 298522 | 3.02 | 3.66 | |
| Mondstuk | ||||
| 40 | 780598 | 1.87 | 2.27 | |
| Isolatieslang | ||||
| 41 | 714453 | 1.37 | 1.66 | |
| Draadstreng | ||||
| 42 | 714565 | 5.76 | 6.97 | |
| Draadstreng | ||||
| 43 | 714566 | 5.83 | 7.06 | |
| Cilinderschroef M5 X 88 | ||||
| 44 | 770429 | 2.38 | 2.87 | |
| Schroef 4 X 25 Mm | ||||
| 45 | 625545 | 1.37 | 1.66 | |
| Schroef 4 X 30 Mm | ||||
| 46 | 625549 | 1.37 | 1.66 | |
| Zeskantbout M5 | ||||
| 47 | 200717 | 1.37 | 1.66 | |
| Handgreep | ||||
| 48 | 624877 | 19.67 | 23.80 | |
| Niet meer leverbaar | ||||
| 49 | 592091 | |||
| Schroef Met Lenskop M5 X 40 | ||||
| 51 | 203740 | 1.37 | 1.66 | |
| Buis | ||||
| 52 | 611106 | 66.79 | 80.82 | |
| Cilinderschroef M3 X 8 | ||||
| 53 | 200521 | 1.87 | 2.27 | |
| Klemstuk | ||||
| 54 | 714537 | 4.82 | 5.84 | |
| Dichting | ||||
| 55 | 10015563 | 6.41 | 7.75 | |
| Dekselhendel | ||||
| 56 | 624297 | 9.86 | 11.94 | |
| Eindmof | ||||
| 57 | 714593 | 1.37 | 1.66 | |
| Schroef M4 X 6 | ||||
| 58 | 614308 | 1.37 | 1.66 | |
| Drukveer | ||||
| 59 | 201149 | 3.53 | 4.27 | |
| Koord | ||||
| 60 | 611139 | 14.52 | 17.57 | |
| ADAPTER | ||||
| 61 | 717317 | 33.52 | 40.56 | |
| Cilinderschroef M5 X 20 | ||||
| 62 | 212501 | 1.37 | 1.66 | |
| Moer M5 | ||||
| 63 | 625175 | 1.37 | 1.66 | |
| Hendel | ||||
| 64 | 638405 | 69.82 | 84.48 | |
| Schijf 8,4 Mm | ||||
| 66 | 219049 | 1.37 | 1.66 | |
| Lagerbout | ||||
| 67 | 714455 | 6.34 | 7.67 | |
| Borgring | ||||
| 68 | 761558 | 1.37 | 1.66 | |
| Lagerplaat | ||||
| 69 | 611102 | 26.50 | 32.06 | |
| Schroef | ||||
| 70 | 624373 | 1.37 | 1.66 | |
| Trekveer | ||||
| 71 | 714562 | 10.01 | 12.11 | |
| Kap | ||||
| 72 | 764286 | 219.98 | 266.17 | |
| Geleiding | ||||
| 73 | 714502 | 20.20 | 24.44 | |
| Schroef Met Lenskop M5 X 10 | ||||
| 74 | 228508 | 1.37 | 1.66 | |
| Veerring | ||||
| 75 | 761538 | 1.37 | 1.66 | |
| Cilinderschroef M5 X 20 | ||||
| 76 | 203810 | 1.37 | 1.66 | |
| Buffer | ||||
| 78 | 714599 | 5.54 | 6.71 | |
| Schroef | ||||
| 79 | 714485 | 10.30 | 12.46 | |
| Deksel | ||||
| 80 | 624306 | 47.92 | 57.98 | |
| Metalen Plaat | ||||
| 81 | 443139 | 3.46 | 4.18 | |
| Schroef | ||||
| 82 | 638416 | 1.37 | 1.66 | |
| Spouwmeshouder | ||||
| 83 | 611123 | 27.10 | 32.80 | |
| Spouwmes | ||||
| 84 | 714514 | 65.46 | 79.21 | |
| Metalen Plaat | ||||
| 85 | 714417 | 12.38 | 14.98 | |
| Coulisse | ||||
| 86 | 714413 | 8.78 | 10.63 | |
| Platkopschroef M5 X 6 | ||||
| 87 | 772529 | 2.38 | 2.87 | |
| Pendelbeschermkap | ||||
| 88 | 764285 | 107.93 | 130.60 | |
| Cilinderschroef M3 X 12 | ||||
| 89 | 206935 | 1.37 | 1.66 | |
| Verzonken Klinknagelkop | ||||
| 90 | 401692 | 1.37 | 1.66 | |
| Klemstift | ||||
| 91 | 714538 | 8.64 | 10.45 | |
| Borgring | ||||
| 92 | 771356 | 1.37 | 1.66 | |
| Veerring | ||||
| 93 | 200587 | 1.37 | 1.66 | |
| Cilinderschroef M5 X 16 | ||||
| 94 | 228562 | 1.37 | 1.66 | |
| Metalen Plaat | ||||
| 95 | 714515 | 26.98 | 32.65 | |
| Schakelaar | ||||
| 96 | 10011301 | 32.91 | 39.82 | |
| Schroef Met Lenskop 3,5 X 14 Mm | ||||
| 97 | 228584 | 1.37 | 1.66 | |
| Cable clamp RTK-S | ||||
| 98 | 431899 | 1.37 | 1.66 | |
| Kabelbeschermingsslang | ||||
| 99 | 781413 | 12.82 | 15.51 | |
| Kabel Met Stekker | ||||
| 100 | 624545 | 99.46 | 120.35 | |
| Hendel | ||||
| 101 | 638403 | 68.61 | 83.01 | |
| Zaagtafel | ||||
| 102 | 764288 | 137.70 | 166.61 | |
| Verzonken Bout M6 X 18 | ||||
| 103 | 403071 | 1.37 | 1.66 | |
| Schroef | ||||
| 105 | 638402 | 1.37 | 1.66 | |
| Schijf | ||||
| 106 | 773936 | 2.38 | 2.87 | |
| Zeskantbout M6 | ||||
| 107 | 761512 | 1.37 | 1.66 | |
| SUPPORT PLATE AXP-130 | ||||
| 108 | 717316 | 35.33 | 42.75 | |
| Handgreep | ||||
| 109 | 620914 | 10.87 | 13.16 | |
| Schaal | ||||
| 110 | 453754 | 6.05 | 7.32 | |
| Handgreep | ||||
| 111 | 638401 | 13.46 | 16.29 | |
| Verstekaanslag | ||||
| 113 | 764291 | 58.20 | 70.42 | |
| Moer M8 | ||||
| 114 | 618497 | 1.37 | 1.66 | |
| Vleugelschroef M6 | ||||
| 115 | 620352 | 2.45 | 2.96 | |
| Schijf | ||||
| 117 | 761517 | 1.37 | 1.66 | |
| Schijf | ||||
| 118 | 714433 | 1.87 | 2.27 | |
| Platkopschroef M8 X 4 | ||||
| 119 | 772537 | 6.41 | 7.75 | |
| Niet meer leverbaar | ||||
| 120 | 705511 | |||
| Draaiplaat | ||||
| 121 | 638813 | 106.84 | 129.28 | |
| Niet meer leverbaar | ||||
| 122 | --- | |||
| Sleutel | ||||
| 123 | 615942 | 1.94 | 2.35 | |
| Ringsleutel | ||||
| 124 | 772032 | 28.19 | 34.11 | |
| Ringsleutel | ||||
| 125 | 714544 | 14.92 | 18.05 | |
| Niet meer leverbaar | ||||
| 126 | xxx | |||
| Schroef | ||||
| 127 | 404969 | 1.80 | 2.18 | |
| Handgreep | ||||
| 128 | 624295 | 9.72 | 11.76 | |
| Handgreep | ||||
| 129 | 624294 | 9.79 | 11.85 | |
| Vleugelschroef | ||||
| 130 | 625282 | 1.66 | 2.00 | |
| Drukveer | ||||
| 131 | 595478 | 1.37 | 1.66 | |
| Ringmagneet | ||||
| 132 | 717494 | 7.34 | 8.89 | |
| Tandwiel | ||||
| 133 | 489812 | 38.72 | 46.85 | |
| Borstelhouder | ||||
| 134 | 298514 | 18.08 | 21.88 | |
| Hoekstuk | ||||
| 135 | 780391 | 1.37 | 1.66 | |
