Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603268103 ( PHG520 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

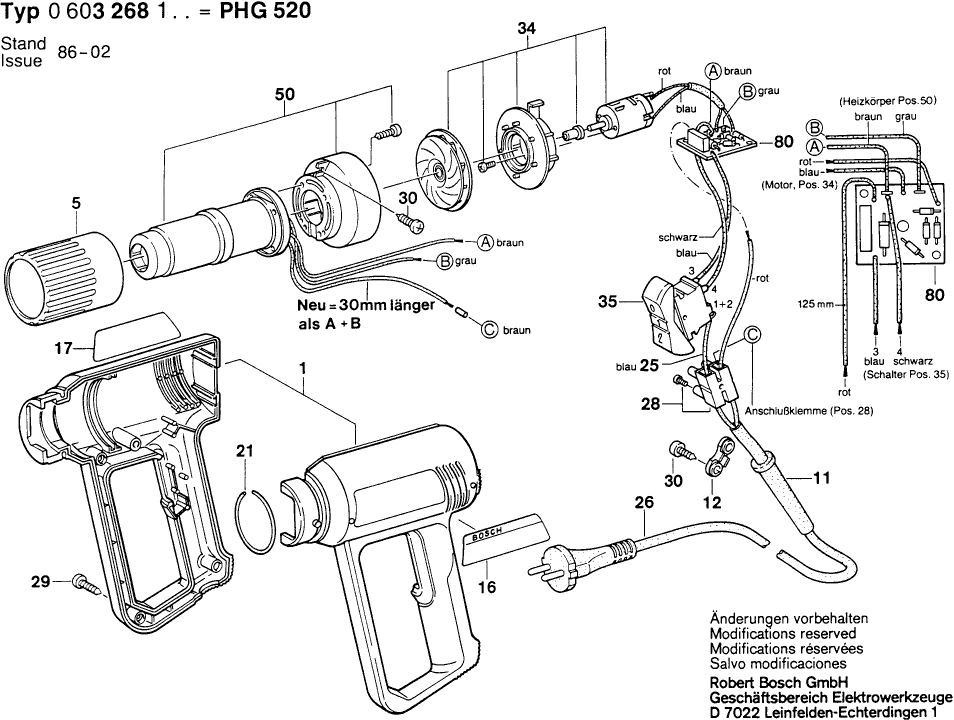

Tekeningen van de Bosch 0603268103 ( PHG520 )
Onderdelen lijst van de Bosch 0603268103 ( PHG520 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis GROEN | ||||
| 1 | 1609201722@32 | 18.19 | 22.01 | |
| Doorvoermantel | ||||
| 5 | 1609201484@32 | 7.58 | 9.17 | |
| Doorvoerbuisje | ||||
| 11 | 1609202793@32 | 1.94 | 2.35 | |
| Klembevestiging | ||||
| 12 | 1609201487@32 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 16 | 1601110414@32 | 1.94 | 2.35 | |
| Typeplaat | ||||
| 17 | 1601110415@32 | 1.94 | 2.35 | |
| Snapring | ||||
| 21 | 1609201490@32 | 1.70 | 2.06 | |
| Verbindingsleiding | ||||
| 25 | 1609201492@32 | 2.24 | 2.71 | |
| Leid Voor Netaansluiting | ||||
| 26 | 1609201493@32 | 8.45 | 10.22 | |
| Klem | ||||
| 28 | 1609390042@32 | 1.18 | 1.43 | |
| Plaatschroef DIN 7983-B2,9x16 | ||||
| 29 | 2910615507@32 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 30 | 2910614406@32 | 0.83 | 1.00 | |
| Gelijkstroommotor | ||||
| 34 | 1609201572@32 | 12.41 | 15.02 | |
| Aan/uit-schakelaar | ||||
| 35 | 1609201500@32 | 8.45 | 10.22 | |
| Verwarmingslichaam 220V | ||||
| 50 | 1609201501@32 | 40.61 | 49.14 | |
| Printplaat met componente 220-240V | ||||
| 80 | 1609201505@32 | 15.71 | 19.01 | |
| Onderdelenset 75 MM | ||||
| 701 | 1609390450@32 | 0.83 | 1.00 | |
| Mondstuk plat GHG/PHG 75x33,5 | ||||
| 702 | 1609390451@32 | 18.56 | 22.46 | |
| Spanningmondstuk GHG/PHG, 75x33,5 | ||||
| 703 | 1609390452@32 | 18.56 | 22.46 | |
| Reflectormondstuk GHG/PHG, 32x33 | ||||
| 704 | 1609390453@32 | 15.24 | 18.44 | |
| Reduceermondstuk GHG/PHG, 20 | ||||
| 705 | 1609201648@32 | 15.24 | 18.44 | |
| Kling | ||||
| 706 | 1609201745@32 | 8.45 | 10.22 | |
| Kling | ||||
| 707 | 1609201746@32 | 8.45 | 10.22 | |
| Mondstuk GHG/PHG, 80x33,5 | ||||
| 708 | 1609201751@32 | 20.59 | 24.91 | |
| Afstandsbuis | ||||
| 709 | 1609201752@32 | 0.83 | 1.00 | |
| Mondstuk plat GHG/PHG 50x33,5 | ||||
| 710 | 1609201795@32 | 15.83 | 19.15 | |
| Spanningmondstuk GHG/PHG, 50x33,5 | ||||
| 711 | 1609201796@32 | 15.83 | 19.15 | |
| Zeskant Moer | ||||
| 720 | 2915011009@32 | 1.94 | 2.35 | |
| Onderlegschijf | ||||
| 721 | 2916011015@32 | 0.83 | 1.00 | |
