Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601C60U03 ( GWI12V-5 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601C60U03 ( GWI12V-5 )

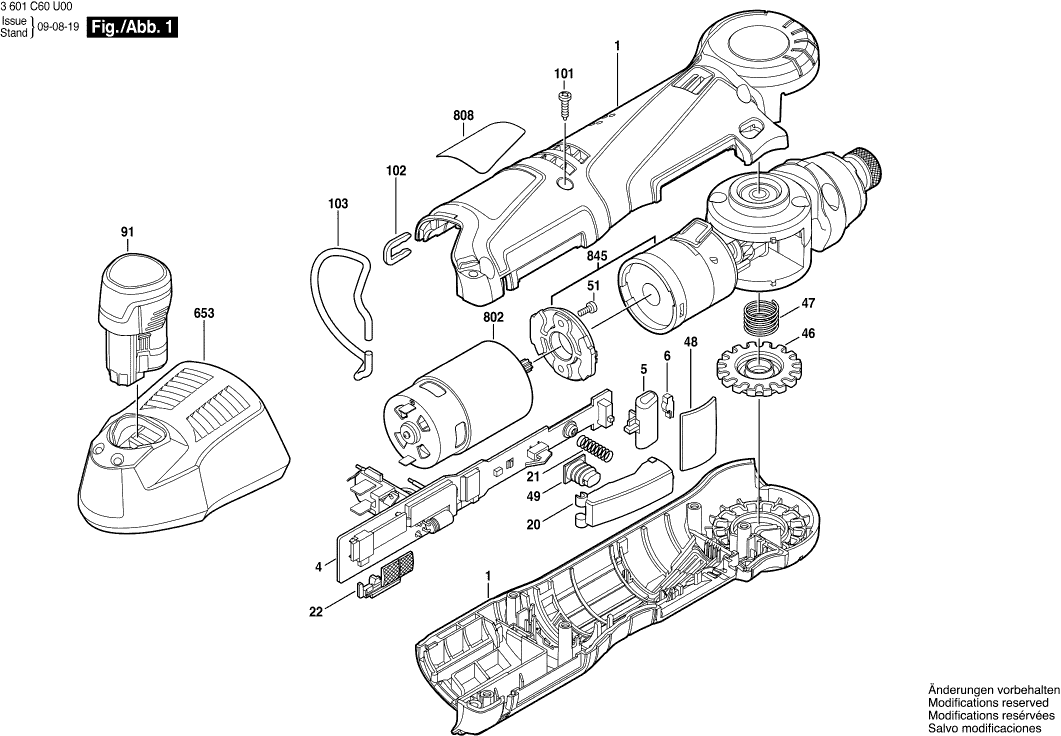

Onderdelen tekening 1

Onderdelen lijst van de Bosch 3601C60U03 ( GWI12V-5 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Behuizingsset
1 2609199130@32 15.71 19.01
Niet meer leverbaar, geen vervanging
4 2609120228@32
Omschakelhendel
5 2609100456@32 0.83 1.00
Beugelveer
6 2609110536@32 0.83 1.00
Schakelgreep
20 2609100455@32 1.18 1.43
Veer
21 2609110535@32 0.83 1.00
Koppelingshefboom
22 2609100458@32 2.71 3.28
Koppelingsschijf
46 2609100454@32 5.83 7.05
Veer
47 2609110534@32 1.18 1.43
Afdekking
48 2609100457@32 1.18 1.43
Afdekking
49 2609170058@32 1.94 2.35
Schroef
51 2609110560@32 0.83 1.00
Akku
91 1607A350C5@32 55.25 66.85
Accupakket
91 1607A35049@32 49.56 59.97
Schroef
101 2609110538@32 1.70 2.06
Clip
102 2609110537@32 1.18 1.43
Haak
103 2609110539@32 1.70 2.06
Snellader
653 2607226101@32 67.25 81.37
Snellader
653 2607226105@32 44.82 54.23
Oplaadset
653 2607226139@32 40.61 49.14
Motor
802 2609199131@32 18.19 22.01
Typeplaat
808 160111A4MD@32 1.18 1.43
Aandrijfkast
845 2609199143@32 101.94 123.35
