Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601614703 ( GOF900ACE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

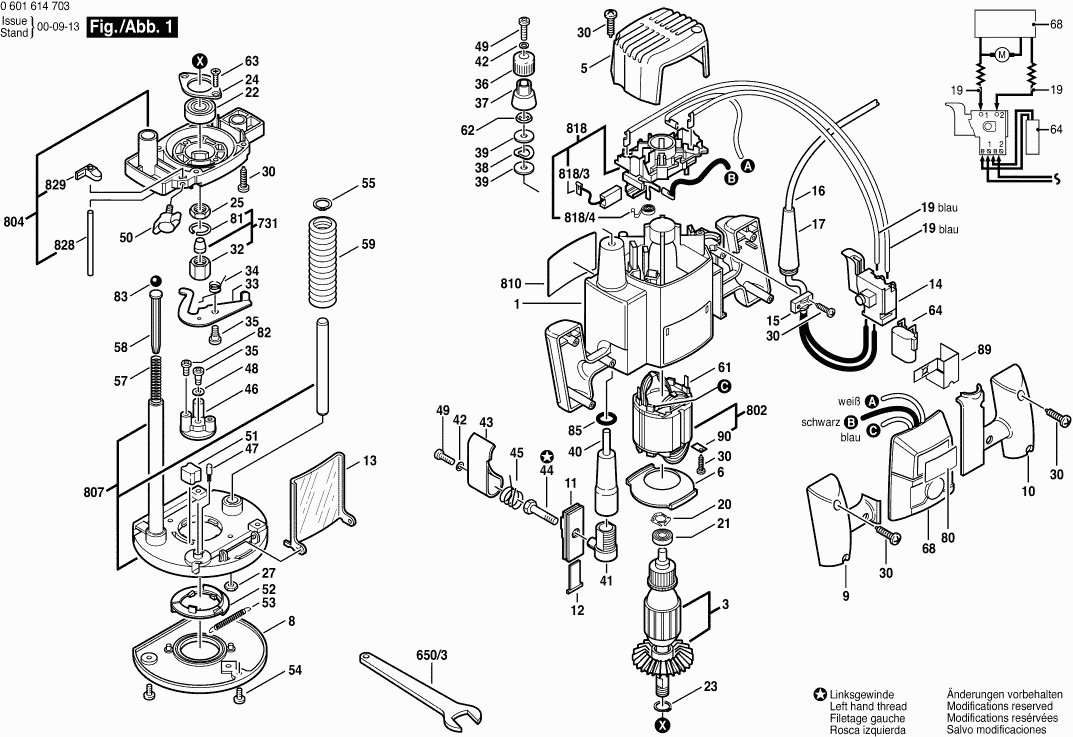

Tekeningen van de Bosch 0601614703 ( GOF900ACE )
Onderdelen lijst van de Bosch 0601614703 ( GOF900ACE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 3605108581@32 | 20.42 | 24.71 | |
| Anker 230-240V | ||||
| 3 | 3604010501@32 | 130.32 | 157.69 | |
| Carterdeksel | ||||
| 5 | 3605500595@32 | 5.83 | 7.05 | |
| Luchtgeleidingsring | ||||
| 6 | 3600590507@32 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 8 | 3600190520@32 | |||
| Hendelplaat | ||||
| 9 | 3605133526@32 | 5.83 | 7.05 | |
| Hendelplaat | ||||
| 10 | 3605133528@32 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 11 | 3601010519@32 | |||
| Inzetstuk | ||||
| 12 | 3601010517@32 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 2610912599@32 | |||
| Aan/uit-schakelaar | ||||
| 14 | 1607000231@32 | 13.93 | 16.86 | |
| Leidinghouder | ||||
| 15 | 2601035001@32 | 1.18 | 1.43 | |
| Leid Voor Netaansluiting | ||||
| 16 | 3604460557@32 | 36.85 | 44.59 | |
| Doorvoerbuisje Ø7,4 MM | ||||
| 17 | 3600703509@32 | 1.94 | 2.35 | |
| Verbindingsleiding | ||||
| 19 | 3604445718@32 | 2.24 | 2.71 | |
| Verende Sluitring | ||||
| 20 | 2610992432@32 | 1.94 | 2.35 | |
| Groefkogellager | ||||
| 21 | 2610913173@32 | 10.73 | 12.98 | |
| Groefkogellager | ||||
| 22 | 3600905510@32 | 4.10 | 4.96 | |
| Borgring | ||||
| 23 | 2916650006@32 | 1.18 | 1.43 | |
| Terughoudplaat | ||||
| 24 | 3600034505@32 | 2.71 | 3.28 | |
| Zeskant Moer | ||||
| 25 | 3603300501@32 | 3.31 | 4.01 | |
| Zeskant Moer | ||||
| 27 | 2915011005@32 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 30 | 2610910566@32 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 32 | 3603301524@32 | |||
| Trilplaat | ||||
| 33 | 3601021509@32 | 6.54 | 7.91 | |
| Torsieveer | ||||
| 34 | 3604651502@32 | 1.18 | 1.43 | |
| Cilinderkopschroef | ||||
| 35 | 3603415556@32 | 1.70 | 2.06 | |
| Knop | ||||
| 36 | 3603231539@32 | 1.18 | 1.43 | |
| Aanduidingsring | ||||
| 37 | 3600209500@32 | 2.71 | 3.28 | |
| Verende Sluitring | ||||
| 38 | 3600100528@32 | 0.83 | 1.00 | |
| Schijf | ||||
| 39 | 3600100527@32 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 40 | 3600360507@32 | |||
| Koppelnok | ||||
| 41 | 3600400507@32 | 2.24 | 2.71 | |
| Veerring | ||||
| 42 | 2916690003@32 | 0.83 | 1.00 | |
| Arreteerpal | ||||
| 43 | 3602000510@32 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 44 | 3603450503@32 | |||
| Drukveer | ||||
| 45 | 3604651503@32 | 1.70 | 2.06 | |
| Diepteaanslag | ||||
| 46 | 2610997191@32 | 9.53 | 11.53 | |
| Arreteerkap | ||||
| 47 | 2600590006@32 | 1.18 | 1.43 | |
| Verende Sluitring | ||||
| 48 | 3916060500@32 | 0.83 | 1.00 | |
| Lenskopschroef | ||||
| 49 | 2910641122@32 | 1.70 | 2.06 | |
| Vleugelschroef | ||||
| 50 | 1613480008@32 | 1.18 | 1.43 | |
| Knop | ||||
| 51 | 3603211501@32 | 1.94 | 2.35 | |
| Vergrendelingsbus | ||||
| 52 | 3600240500@32 | 4.70 | 5.69 | |
| Spanveer | ||||
| 53 | 3604648504@32 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 54 | 2610915161@32 | |||
| Borgring | ||||
| 55 | 2916650003@32 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 57 | 3604613508@32 | |||
| Leistuk | ||||
| 58 | 3603120502@32 | 1.70 | 2.06 | |
| Vouwbalg | ||||
| 59 | 2610990698@32 | 7.58 | 9.17 | |
| Platte Stekker | ||||
| 61 | 1604477005@32 | 1.94 | 2.35 | |
| Borgring | ||||
| 62 | 3604680502@32 | 1.18 | 1.43 | |
| Verzonken Schroef DIN 965-M4x12-8.8 | ||||
| 63 | 2910871122@32 | 1.70 | 2.06 | |
| Ontstoringsfilter | ||||
| 64 | 1617328025@32 | 4.70 | 5.69 | |
| Toerentalregelaar | ||||
| 68 | 3607233501@32 | 101.94 | 123.35 | |
| Aanwijzingsplaat | ||||
| 80 | 3601119815@32 | 1.18 | 1.43 | |
| Snapring | ||||
| 81 | 2916540007@32 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 82 | 3603410504@32 | 1.70 | 2.06 | |
| Kogel | ||||
| 83 | 1903230007@32 | 1.18 | 1.43 | |
| O-ring | ||||
| 85 | 3600210507@32 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 89 | 2610996090@32 | |||
| Zekeringplaat | ||||
| 90 | 1601030022@32 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 650/3 | 1907950511@32 | |||
| Spantang GOF 900, 6x19 | ||||
| 731 | 2608570100@32 | 35.07 | 42.43 | |
| Spantang met spanmoer 8x19 | ||||
| 731 | 2608570102@32 | 35.07 | 42.43 | |
| Poolschoen | ||||
| 802 | 2610907797@32 | 40.61 | 49.14 | |
| Behuizing | ||||
| 804 | 2610907867@32 | 81.47 | 98.58 | |
| Basisplaat | ||||
| 807 | 3605702581@32 | 55.25 | 66.85 | |
| Typeplaat | ||||
| 810 | 3601119779@32 | 0.83 | 1.00 | |
| Borstelhouder | ||||
| 818 | 3604336511@32 | 20.42 | 24.71 | |
| Koolborstelset | ||||
| 818/3 | 3604321513@32 | 10.73 | 12.98 | |
| Spiraalveer | ||||
| 818/4 | 3604652501@32 | 2.71 | 3.28 | |
| Stang | ||||
| 828 | 2610907864@32 | 8.45 | 10.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 829 | 2610907865@32 | |||
