Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3611BA0000 ( GBH2-24D )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

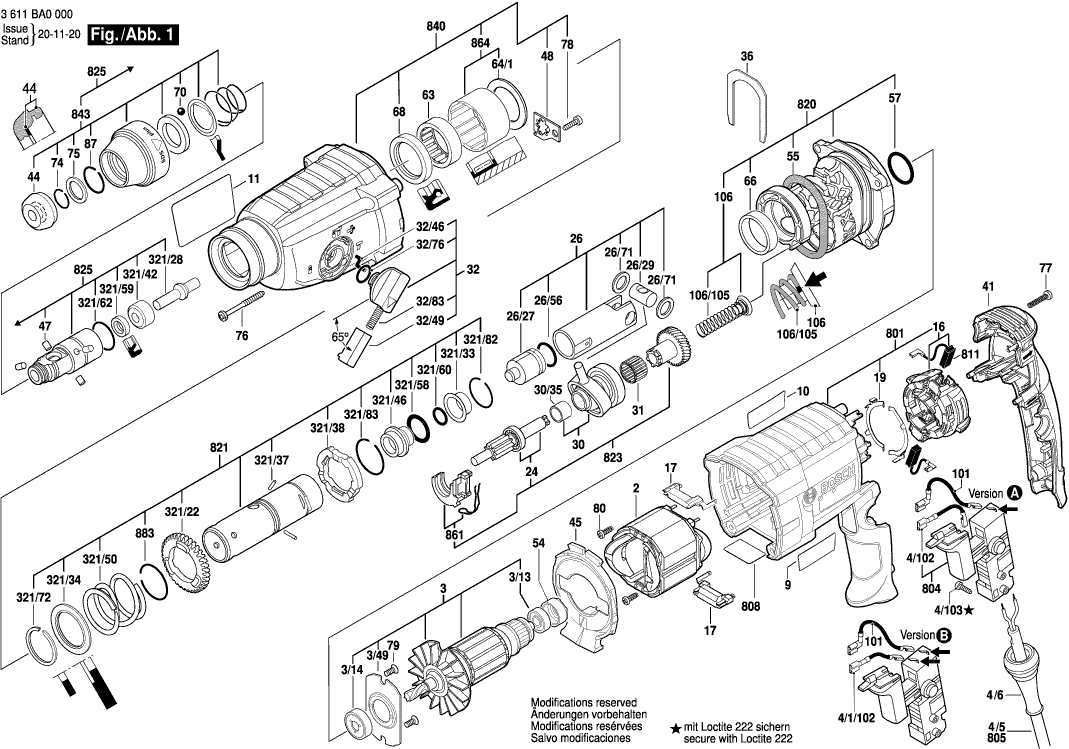

Tekeningen van de Bosch 3611BA0000 ( GBH2-24D )
Onderdelen lijst van de Bosch 3611BA0000 ( GBH2-24D )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Poolschoen | ||||
| 2 | 1614220227@32 | 23.75 | 28.74 | |
| Anker | ||||
| 3 | 1614010275@32 | 44.82 | 54.23 | |
| Groefkogellager | ||||
| 3/13 | 1610905032@32 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 3/14 | 1610905048@32 | 6.54 | 7.91 | |
| Lagerschild | ||||
| 3/49 | 1615700044@32 | 1.70 | 2.06 | |
| Verbindingskabel | ||||
| 4/1/102 | 1614449021@32 | 0.83 | 1.00 | |
| Verbindingsleiding | ||||
| 4/102 | 1614449015@32 | 1.18 | 1.43 | |
| Lenskopschroef | ||||
| 4/103 | 1613435034@32 | 0.83 | 1.00 | |
| Doorvoerbuisje | ||||
| 4/6 | 1600703034@32 | 1.94 | 2.35 | |
| Firmaplaat | ||||
| 9 | 1611110W42@32 | 1.94 | 2.35 | |
| Firmaplaat | ||||
| 10 | 1611110W44@32 | 1.94 | 2.35 | |
| Aanwijzingsplaat | ||||
| 11 | 1611110W39@32 | 1.94 | 2.35 | |
| Borstelplaat | ||||
| 16 | 1614336093@32 | 13.93 | 16.86 | |
| Ontstoringsfilter | ||||
| 17 | 1614465011@32 | 5.33 | 6.45 | |
| Schakelcontact | ||||
| 19 | 1611329024@32 | 1.18 | 1.43 | |
| Tandas | ||||
| 24 | 1617000556@32 | 34.69 | 41.97 | |
| Tandas | ||||
| 24 | 16170006EJ@32 | 20.42 | 24.71 | |
| Hamerzuiger | ||||
| 26 | 1617000557@32 | 20.42 | 24.71 | |
| HAMERZUIGER | ||||
| 26 | 1600A01U34@32 | 15.71 | 19.01 | |
| Slagblok | ||||
| 26/27 | 1610311018@32 | 13.93 | 16.86 | |
| Zuigerpen | ||||
| 26/29 | 1613105012@32 | 2.71 | 3.28 | |
| O-ring | ||||
| 26/56 | 1610210187@32 | 1.70 | 2.06 | |
| Afstandsschijf | ||||
| 26/71 | 1610101011@32 | 1.18 | 1.43 | |
| Aandrijflager | ||||
| 30 | 1615819028@32 | 20.42 | 24.71 | |
| Aandrijflager | ||||
| 30 | 1600A01U33@32 | 15.71 | 19.01 | |
| Glijlager | ||||
| 30/35 | 1610202024@32 | 4.10 | 4.96 | |
| Naaldkrans | ||||
| 31 | 1610913016@32 | 2.71 | 3.28 | |
| Knevelgreep | ||||
| 32 | 1612026037@32 | 7.58 | 9.17 | |
| Aandrijfpen | ||||
| 32/46 | 1614690002@32 | 1.18 | 1.43 | |
| Schakelaarknop | ||||
| 32/49 | 1612026035@32 | 1.18 | 1.43 | |
| O-ring | ||||
| 32/76 | 1610210046@32 | 1.70 | 2.06 | |
| Drukveer | ||||
| 32/83 | 1614611006@32 | 2.71 | 3.28 | |
| Bevestigingsplaat | ||||
| 36 | 1611016003@32 | 1.70 | 2.06 | |
| Carterdeksel | ||||
| 41 | 1615500428@32 | 7.58 | 9.17 | |
| Veiligheidsdop | ||||
| 44 | 1610508047@32 | 1.70 | 2.06 | |
| Luchtgeleidingsring | ||||
| 45 | 1610522015@32 | 1.70 | 2.06 | |
| Naald | ||||
| 47 | 1613100030@32 | 2.24 | 2.71 | |
| Zekeringplaat | ||||
| 48 | 1611098008@32 | 1.70 | 2.06 | |
| Rubberen Bus | ||||
| 54 | 1610502016@32 | 0.83 | 1.00 | |
| Afdichtring | ||||
| 55 | 1610290226@32 | 2.71 | 3.28 | |
| O-ring | ||||
| 57 | 1610210068@32 | 1.18 | 1.43 | |
| Naaldhuls | ||||
| 63 | 1610910063@32 | 4.70 | 5.69 | |
| Steunschijf | ||||
| 64/1 | 1610190060@32 | 1.70 | 2.06 | |
| Glijlager | ||||
| 66 | 1610202021@32 | 1.94 | 2.35 | |
| Radiaale Asafdichtring | ||||
| 68 | 1610283036@32 | 5.83 | 7.05 | |
| Kogel | ||||
| 70 | 1903230013@32 | 1.70 | 2.06 | |
| Snapring | ||||
| 74 | 1614601027@32 | 0.83 | 1.00 | |
| Bevestigingsschijf | ||||
| 75 | 1610101629@32 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 76 | 160343000A@32 | 0.83 | 1.00 | |
| Torx-lenskopschroef | ||||
| 77 | 2603490024@32 | 1.18 | 1.43 | |
| Torx-lenskopschroef | ||||
| 78 | 2603490022@32 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 79 | 1613435023@32 | 0.83 | 1.00 | |
| Schroef | ||||
| 80 | 1613435043@32 | 0.83 | 1.00 | |
| Snapring DIN 7993-A22 | ||||
| 87 | 2916540012@32 | 2.24 | 2.71 | |
| Verbindingsleiding | ||||
| 101 | 1614449014@32 | 1.70 | 2.06 | |
| Glijlager | ||||
| 106 | 1614611022@32 | 1.94 | 2.35 | |
| Drukveer | ||||
| 106/105 | 1614611021@32 | 1.18 | 1.43 | |
| Extra Handgreep | ||||
| 120 | 160202508X@32 | 13.93 | 16.86 | |
| Extra Handgreep | ||||
| 120/120 | 160202507H@32 | 8.45 | 10.22 | |
| Klemring | ||||
| 120/124 | 1611316021@32 | 2.24 | 2.71 | |
| Hamerschroef | ||||
| 120/125 | 1613490002@32 | 3.31 | 4.01 | |
| Gereedschapsklem | ||||
| 120/802 | 1617000475@32 | 7.58 | 9.17 | |
| Recht Tandwiel | ||||
| 321/22 | 1616312004@32 | 9.53 | 11.53 | |
| Slagbout | ||||
| 321/28 | 1613124081@32 | 7.58 | 9.17 | |
| Bevestigingshuls | ||||
| 321/33 | 1610590014@32 | 1.70 | 2.06 | |
| Steunschijf | ||||
| 321/34 | 1610190067@32 | 1.70 | 2.06 | |
| Cilindrische Pen | ||||
| 321/37 | 1613100019@32 | 1.18 | 1.43 | |
| Grendelschijf | ||||
| 321/38 | 1600A008AG@32 | 2.71 | 3.28 | |
| Aanloopring | ||||
| 321/42 | 1610102073@32 | 4.10 | 4.96 | |
| Geleidingsbus | ||||
| 321/46 | 1610390051@32 | 5.33 | 6.45 | |
| Drukveer | ||||
| 321/50 | 1614611020@32 | 2.24 | 2.71 | |
| O-ring | ||||
| 321/58 | 1610210178@32 | 1.18 | 1.43 | |
| Radiaale Asafdichtring | ||||
| 321/59 | 1610283035@32 | 4.70 | 5.69 | |
| O-ring | ||||
| 321/60 | 1610210176@32 | 0.83 | 1.00 | |
| O-ring | ||||
| 321/62 | 1610210179@32 | 1.94 | 2.35 | |
| Snapring | ||||
| 321/72 | 1604601027@32 | 0.83 | 1.00 | |
| Snapring | ||||
| 321/82 | 1614601034@32 | 1.70 | 2.06 | |
| Snapring | ||||
| 321/83 | 1604601028@32 | 0.83 | 1.00 | |
| Diepteaanslag | ||||
| 651 | 1613001009@32 | 2.71 | 3.28 | |
| Sluiting | ||||
| 691/895 | 1615438409@32 | 5.33 | 6.45 | |
| Sluiting | ||||
| 691/895 | 1615438431@32 | 5.33 | 6.45 | |
| Motorhuis | ||||
| 801 | 16170006BS@32 | 33.45 | 40.47 | |
| Aan/uit-schakelaar | ||||
| 804 | 16170006D4@32 | 15.71 | 19.01 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000392@32 | 15.71 | 19.01 | |
| Typeplaat | ||||
| 808 | 160111A3H5@32 | 1.94 | 2.35 | |
| Koolborstelset | ||||
| 811 | 1607000485@32 | 73.72 | 89.20 | |
| Koolborstelset | ||||
| 811 | 1617000525@32 | 8.45 | 10.22 | |
| Tussenflens | ||||
| 820 | 16170006DX@32 | 23.75 | 28.74 | |
| Slang | ||||
| 821 | 1617000564@32 | 60.65 | 73.39 | |
| Tandas | ||||
| 823 | 16170006ET@32 | 44.82 | 54.23 | |
| Spantang | ||||
| 825 | 1617000598@32 | 49.56 | 59.97 | |
| Transmissiehuis | ||||
| 840 | 16170006DY@32 | 29.75 | 36.00 | |
| Beschermhuls | ||||
| 843 | 1617000582@32 | 8.45 | 10.22 | |
| Schakelstuk | ||||
| 861 | 1615820097@32 | 4.10 | 4.96 | |
| Steunschijf | ||||
| 864 | 1617000A07@32 | 8.45 | 10.22 | |
| Boorhouderschacht | ||||
| 870 | 1617000154@32 | 26.84 | 32.48 | |
| Verzonken Schroef | ||||
| 870/2 | 2603421207@32 | 1.18 | 1.43 | |
| Tandkransboorhouder | ||||
| 871 | 1608571089@32 | 23.75 | 28.74 | |
| Boorhoudersleutel | ||||
| 872 | 2607950007@32 | 5.33 | 6.45 | |
| Snapring | ||||
| 883 | 1604601028@32 | 0.83 | 1.00 | |
| Vetbuis | ||||
| 896 | 1615430001@32 | 20.42 | 24.71 | |
| Vetbuis | ||||
| 897 | 1615430002@32 | 40.61 | 49.14 | |
