Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611237703 ( GAH350SRE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

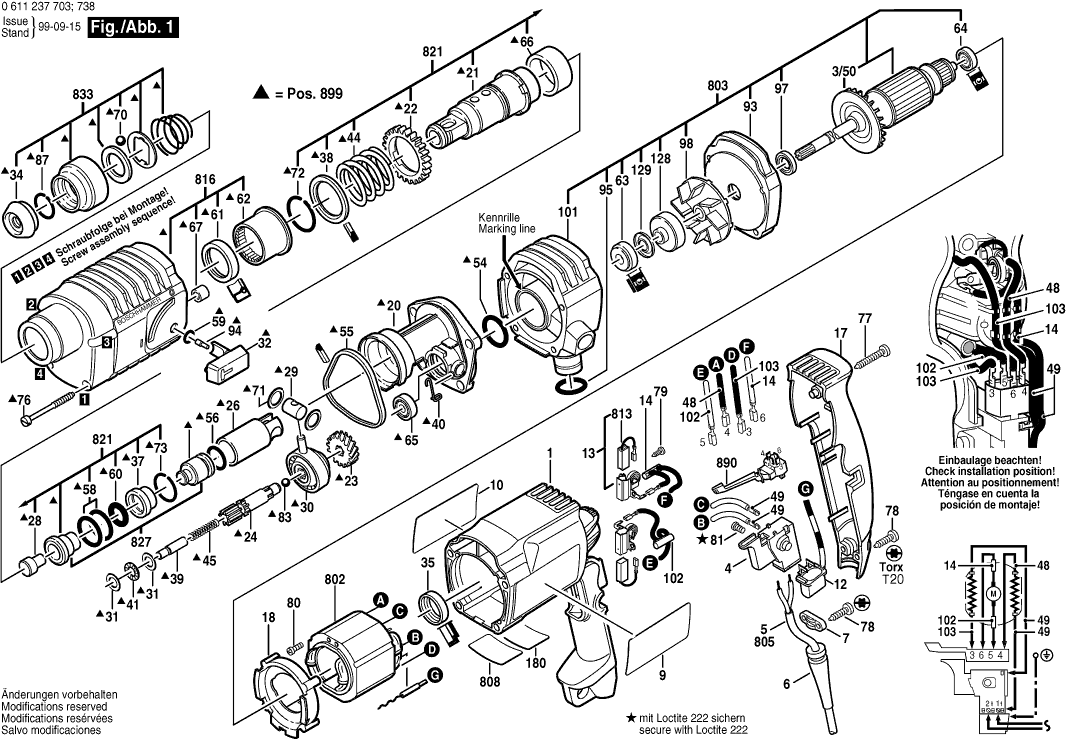

Tekeningen van de Bosch 0611237703 ( GAH350SRE )
Onderdelen lijst van de Bosch 0611237703 ( GAH350SRE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 1615108112@32 | 9.53 | 11.53 | |
| Ventilator | ||||
| 3/50 | 1616610072@32 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1617200083@32 | |||
| Doorvoerbuisje | ||||
| 6 | 2600703018@32 | 1.94 | 2.35 | |
| Leidinghouder | ||||
| 7 | 1611035005@32 | 1.70 | 2.06 | |
| Firmaplaat | ||||
| 9 | 1611110971@32 | 2.71 | 3.28 | |
| Firmaplaat | ||||
| 10 | 1611110971@32 | 2.71 | 3.28 | |
| Ontstoringsfilter | ||||
| 12 | 1617328026@32 | 5.83 | 7.05 | |
| Borstelhouder | ||||
| 13 | 1617000343@32 | 8.45 | 10.22 | |
| Ontstoringsfilter | ||||
| 14 | 2604465086@32 | 4.70 | 5.69 | |
| Carterdeksel BLAUW | ||||
| 17 | 1615132065@32 | 4.10 | 4.96 | |
| Luchtgeleidingsring | ||||
| 18 | 1610522008@32 | 0.83 | 1.00 | |
| Tussenflens | ||||
| 20 | 1615700037@32 | 36.85 | 44.59 | |
| Arrasteerhuls | ||||
| 21 | 1616490058@32 | 209.26 | 253.20 | |
| Recht Tandwiel | ||||
| 22 | 1616320007@32 | 5.83 | 7.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 23 | 1616320006@32 | |||
| Tandas | ||||
| 24 | 1613060010@32 | 49.56 | 59.97 | |
| Hamerzuiger | ||||
| 26 | 1618700052@32 | 10.73 | 12.98 | |
| Slagbout | ||||
| 28 | 1613124026@32 | 2.24 | 2.71 | |
| Zuigerpen | ||||
| 29 | 1613105012@32 | 2.71 | 3.28 | |
| Aandrijflager | ||||
| 30 | 1615819005@32 | 26.84 | 32.48 | |
| Lagerschijf | ||||
| 31 | 1610100003@32 | 1.18 | 1.43 | |
| Knevelgreep | ||||
| 32 | 1612026023@32 | 1.94 | 2.35 | |
| Veiligheidsdop | ||||
| 34 | 1610508008@32 | 1.70 | 2.06 | |
| Rubbersluitring | ||||
| 35 | 1610206021@32 | 1.18 | 1.43 | |
| Dempingsbus | ||||
| 37 | 1610390011@32 | 2.71 | 3.28 | |
| Steunschijf | ||||
| 38 | 1610102022@32 | 1.70 | 2.06 | |
| Cilindrische Pen | ||||
| 39 | 1613100013@32 | 1.70 | 2.06 | |
| Borgveer | ||||
| 40 | 1614690001@32 | 0.83 | 1.00 | |
| Rollenkrans | ||||
| 41 | 1610920003@32 | 3.31 | 4.01 | |
| Drukveer | ||||
| 44 | 1614633001@32 | 1.70 | 2.06 | |
| Drukveer | ||||
| 45 | 1614614001@32 | 0.83 | 1.00 | |
| Verbindingsleiding L=78 MM WIT | ||||
| 48 | 2604448137@32 | 1.18 | 1.43 | |
| Elektrische Leiding | ||||
| 49 | 2604448005@32 | 1.18 | 1.43 | |
| O-ring | ||||
| 54 | 1610210068@32 | 1.18 | 1.43 | |
| Afdichtring | ||||
| 55 | 1610206023@32 | 2.24 | 2.71 | |
| O-ring | ||||
| 56 | 1610210070@32 | 1.94 | 2.35 | |
| O-ring | ||||
| 58 | 1610210058@32 | 1.94 | 2.35 | |
| O-ring | ||||
| 59 | 1610210069@32 | 0.83 | 1.00 | |
| O-ring | ||||
| 60 | 1610210073@32 | 1.70 | 2.06 | |
| Radiaale Asafdichtring | ||||
| 61 | 1610283017@32 | 5.83 | 7.05 | |
| Glijlager | ||||
| 62 | 1610202026@32 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 63 | 1610905048@32 | 6.54 | 7.91 | |
| Groefkogellager | ||||
| 64 | 1610905025@32 | 5.33 | 6.45 | |
| Groefkogellager | ||||
| 65 | 1900900228@32 | 4.70 | 5.69 | |
| Lagerbus | ||||
| 66 | 1610301000@32 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 67 | 1610910064@32 | |||
| Kogel | ||||
| 70 | 1903230013@32 | 1.70 | 2.06 | |
| Afstandsschijf | ||||
| 71 | 1610101011@32 | 1.18 | 1.43 | |
| Snapring | ||||
| 72 | 2916540018@32 | 2.71 | 3.28 | |
| Snapring | ||||
| 73 | 1614601009@32 | 0.83 | 1.00 | |
| Plaatschroef B 4,8x112,5 MM | ||||
| 76 | 1613435003@32 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 77 | 1603435051@32 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 78 | 1603435050@32 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 79 | 2910211005@32 | 0.83 | 1.00 | |
| Kruiskopschroef | ||||
| 80 | 2603435015@32 | 1.70 | 2.06 | |
| Cilinderkopschroef | ||||
| 81 | 2603410001@32 | 1.18 | 1.43 | |
| Kogel | ||||
| 83 | 1903230309@32 | 1.18 | 1.43 | |
| Snapring DIN 7993-A22 | ||||
| 87 | 2916540012@32 | 2.24 | 2.71 | |
| Carterdeksel ZWART | ||||
| 93 | 1615500270@32 | 7.58 | 9.17 | |
| Aanslagbout | ||||
| 94 | 1613120017@32 | 1.18 | 1.43 | |
| O-ring | ||||
| 95 | 1610210146@32 | 0.83 | 1.00 | |
| Radiaale Asafdichtring | ||||
| 97 | 1610290008@32 | 1.94 | 2.35 | |
| Ventilator | ||||
| 98 | 1616610069@32 | 13.93 | 16.86 | |
| STOFZAK | ||||
| 100/10 | 2605411034@32 | 26.84 | 32.48 | |
| Gereedschapsklem | ||||
| 100/20 | 1612386001@32 | 2.24 | 2.71 | |
| Aansluitstuk | ||||
| 100/30 | 1610499011@32 | 1.94 | 2.35 | |
| Afdichtschijf | ||||
| 100/40 | 1610121001@32 | 1.18 | 1.43 | |
| O-ring | ||||
| 100/50 | 1610210109@32 | 3.31 | 4.01 | |
| Tussenbehuizing | ||||
| 101 | 1615190086@32 | 18.19 | 22.01 | |
| Ontstoringsfilter | ||||
| 102 | 2604465097@32 | 4.70 | 5.69 | |
| Verbindingsleiding | ||||
| 103 | 1614448017@32 | 1.70 | 2.06 | |
| Extra Handgreep | ||||
| 120 | 1612025019@32 | 5.33 | 6.45 | |
| Gereedschapsklem | ||||
| 121 | 1618040048@32 | 6.54 | 7.91 | |
| Hamerschroef | ||||
| 122 | 1613490002@32 | 3.31 | 4.01 | |
| Klemring | ||||
| 123 | 1611316006@32 | 1.94 | 2.35 | |
| Afdichtschijf | ||||
| 128 | 1610290009@32 | 12.41 | 15.02 | |
| Afdichtschijf | ||||
| 129 | 2916130027@32 | 2.24 | 2.71 | |
| Afsluitstop | ||||
| 653 | 1610591008@32 | 2.71 | 3.28 | |
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132@32 | 28.08 | 33.98 | |
| Verzonken Schroef | ||||
| 700/20 | 2603421226@32 | 1.18 | 1.43 | |
| Boorklauw | ||||
| 701 | 1608571088@32 | 23.75 | 28.74 | |
| Boorhoudersleutel | ||||
| 701/7 | 2607950007@32 | 5.33 | 6.45 | |
| STOFZAK | ||||
| 710 | 1615411002@32 | 0.83 | 1.00 | |
| Onderdelenset | ||||
| 711 | 1617000133@32 | 0.83 | 1.00 | |
| Snapring | ||||
| 711/10/2 | 2604601004@32 | 1.18 | 1.43 | |
| Extra Handgreep | ||||
| 720 | 2602025070@32 | 11.88 | 14.37 | |
| Onderdelenset | ||||
| 720/8 | 1617000925@32 | 12.41 | 15.02 | |
| Diepteaanslag | ||||
| 751 | 1613001009@32 | 2.71 | 3.28 | |
| Papieren Zak 10 STUKS | ||||
| 752 | 1615411003@32 | 0.83 | 1.00 | |
| Draagbak | ||||
| 791 | 1615438146@32 | 0.83 | 1.00 | |
| Afzuigvoorziening | ||||
| 796 | 1607000263@32 | 0.83 | 1.00 | |
| FLEXIBELE SLANG Ø 16,5x550 MM | ||||
| 799 | 1610712042@32 | 8.45 | 10.22 | |
| Poolschoen | ||||
| 802 | 2604220429@32 | 20.42 | 24.71 | |
| ANKER 230V | ||||
| 803 | 1614010207@32 | 168.86 | 204.32 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1614460026@32 | 13.93 | 16.86 | |
| Typeplaat | ||||
| 808 | 160111A3H5@32 | 1.94 | 2.35 | |
| Koolborstelset | ||||
| 813 | 1617014134@32 | 6.54 | 7.91 | |
| Transmissiehuis | ||||
| 816 | 1615806077@32 | 40.61 | 49.14 | |
| Arrasteerhuls SDS-PLUS | ||||
| 821 | 1617000812@32 | 91.56 | 110.79 | |
| Slagblok | ||||
| 827 | 1617000338@32 | 23.75 | 28.74 | |
| Beschermhuls | ||||
| 833 | 1617000163@32 | 5.83 | 7.05 | |
| Schakelaar | ||||
| 890 | 2607200231@32 | 12.41 | 15.02 | |
| SLAGMECHANISME | ||||
| 899 | 1617000324@32 | 0.83 | 1.00 | |
