Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603110103 ( E10S )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

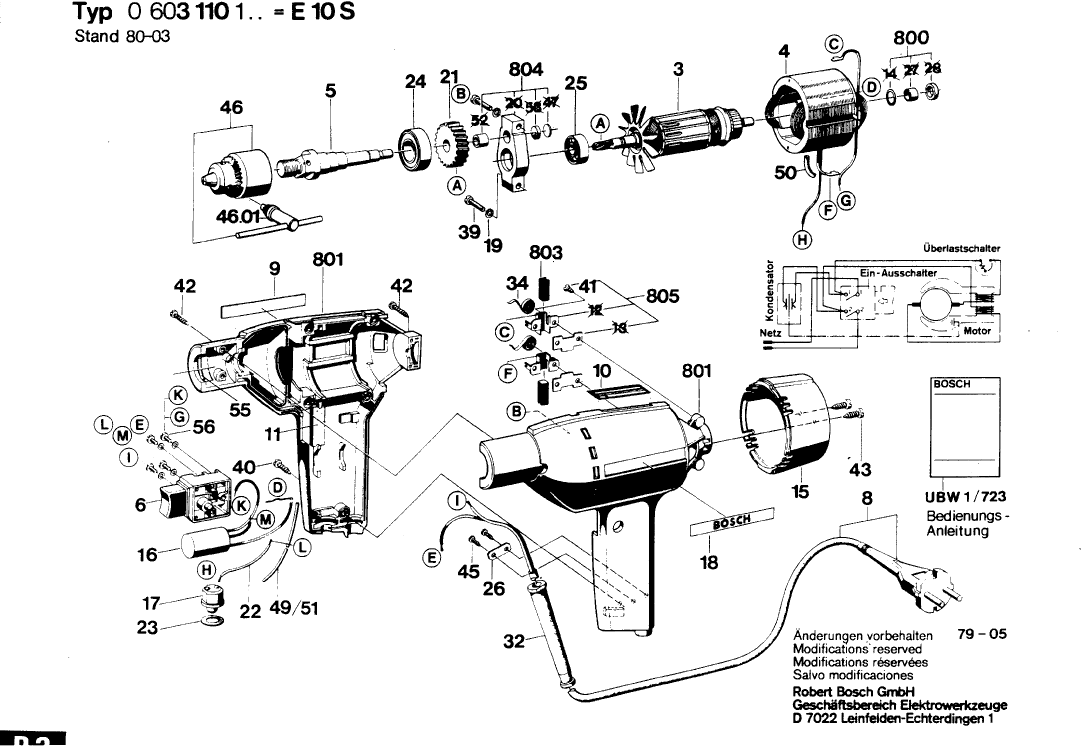

Tekeningen van de Bosch 0603110103 ( E10S )
Onderdelen lijst van de Bosch 0603110103 ( E10S )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Anker 220V | ||||
| 3 | 1604010138@32 | 0.83 | 1.00 | |
| Poolschoen 220V | ||||
| 4 | 1604220116@32 | 0.83 | 1.00 | |
| BOORSPIL 1/2"-20 UNF 2A | ||||
| 5 | 1603523054@32 | 0.83 | 1.00 | |
| Aan/Uit-Schakelaar | ||||
| 6 | 1607200060@32 | 7.58 | 9.17 | |
| Aan/Uit-Schakelaar | ||||
| 6 | 1607200040@32 | 0.83 | 1.00 | |
| Leid Voor Netaansluiting | ||||
| 8 | 1607000386@32 | 15.71 | 19.01 | |
| Aanwijzingsplaat | ||||
| 9 | 1601110055@32 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 10 | 160111A3H3@32 | 1.94 | 2.35 | |
| Isolatiestrip 33x10x6 MM | ||||
| 11 | 1602381001@32 | 1.18 | 1.43 | |
| Afsluitdeksel GROEN | ||||
| 15 | 1605500066@32 | 0.83 | 1.00 | |
| Ontstoringscondensator | ||||
| 16 | 1607329014@32 | 0.83 | 1.00 | |
| Thermoschakelaar | ||||
| 17 | 1607202900@32 | 13.93 | 16.86 | |
| Aan/Uit-Schakelaar | ||||
| 17 | 1607202015@32 | 0.83 | 1.00 | |
| Firmaplaat | ||||
| 18 | 1601110481@32 | 1.70 | 2.06 | |
| Veerring | ||||
| 19 | 2916690003@32 | 0.83 | 1.00 | |
| Recht Tandwiel Z=41 | ||||
| 21 | 1606319011@32 | 0.83 | 1.00 | |
| Verbindingsleiding L=100 MM | ||||
| 22 | 1604412020@32 | 0.83 | 1.00 | |
| Afdichtschijf | ||||
| 23 | 1600109006@32 | 0.83 | 1.00 | |
| Groefkogellager 6002-Z DIN 625 | ||||
| 24 | 1900905102@32 | 0.83 | 1.00 | |
| Groefkogellager | ||||
| 25 | 1900905018@32 | 13.93 | 16.86 | |
| Klembevestiging | ||||
| 26 | 1601034026@32 | 0.83 | 1.00 | |
| Doorvoerbuisje Ø9,5 MM | ||||
| 32 | 2600703006@32 | 1.18 | 1.43 | |
| Doorvoerbuisje | ||||
| 32 | 1600703016@32 | 0.83 | 1.00 | |
| Spiraalveer | ||||
| 34 | 1604652004@32 | 1.94 | 2.35 | |
| Cilinderkopschroef | ||||
| 39 | 2910011128@32 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 40 | 2910211019@32 | 0.83 | 1.00 | |
| Plaatschroef DIN 7972-BZ2,9x6,5 | ||||
| 41 | 2910601004@32 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 42 | 2910211006@32 | 0.83 | 1.00 | |
| Plaatschroef DIN 7971-BZ3,9x9,5 | ||||
| 43 | 2910211017@32 | 0.83 | 1.00 | |
| Plaatschroef DIN 7971-BZ2,9x6,5 | ||||
| 45 | 2910211004@32 | 1.18 | 1.43 | |
| TANDKRANSBOORHOUDER Ø0,8-10 MM, 1/2" | ||||
| 46 | 1608571005@32 | 0.83 | 1.00 | |
| Boorhouder 1/2 10 | ||||
| 46 | 1608571054@32 | 0.83 | 1.00 | |
| Boorhoudersleutel | ||||
| 46/01 | 2607950007@32 | 5.33 | 6.45 | |
| O-ring | ||||
| 55 | 1610210121@32 | 1.94 | 2.35 | |
| Cilinderkopschroef | ||||
| 56 | 2603410001@32 | 1.18 | 1.43 | |
| Platkopschroef DIN 85-4.8 3,5x5 | ||||
| 56 | 2910091081@32 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 800 | 1600301900@32 | |||
| Motorhuis GROEN | ||||
| 801 | 1605104917@32 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 803 | 1604321900@32 | |||
| LAGERBRUG | ||||
| 804 | 1605807901@32 | 0.83 | 1.00 | |
| Borstelhouder | ||||
| 805 | 1601323901@32 | 0.83 | 1.00 | |
