Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0600852103 ( AXT2500HP )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0600852103 ( AXT2500HP )

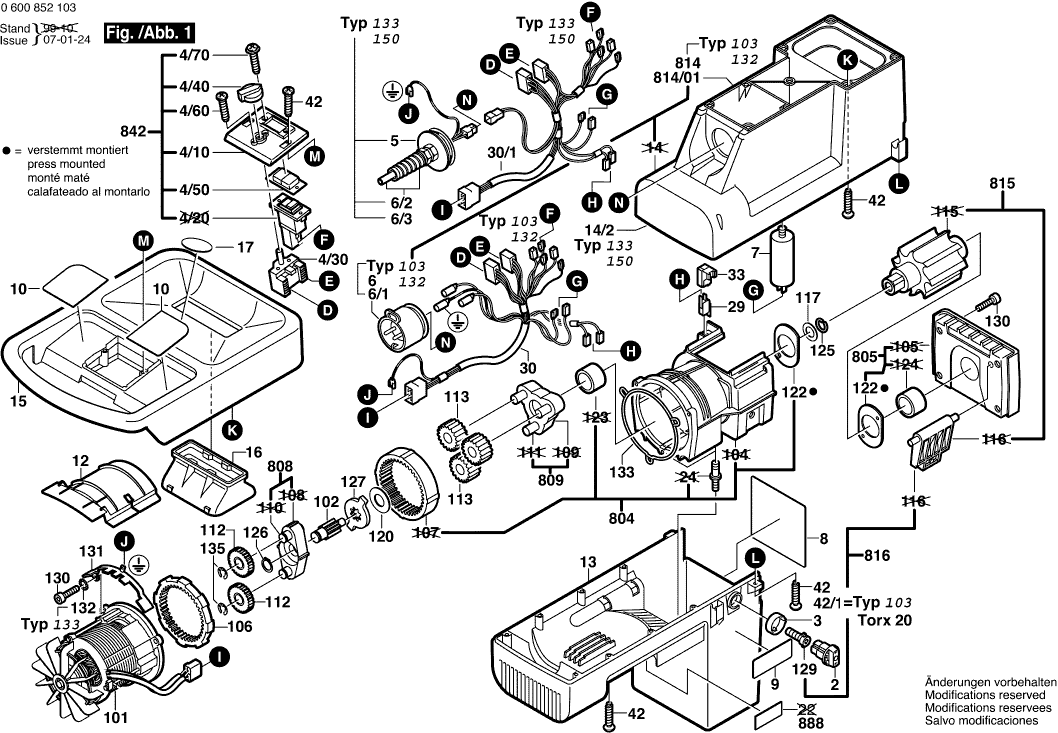

Onderdelen tekening 1

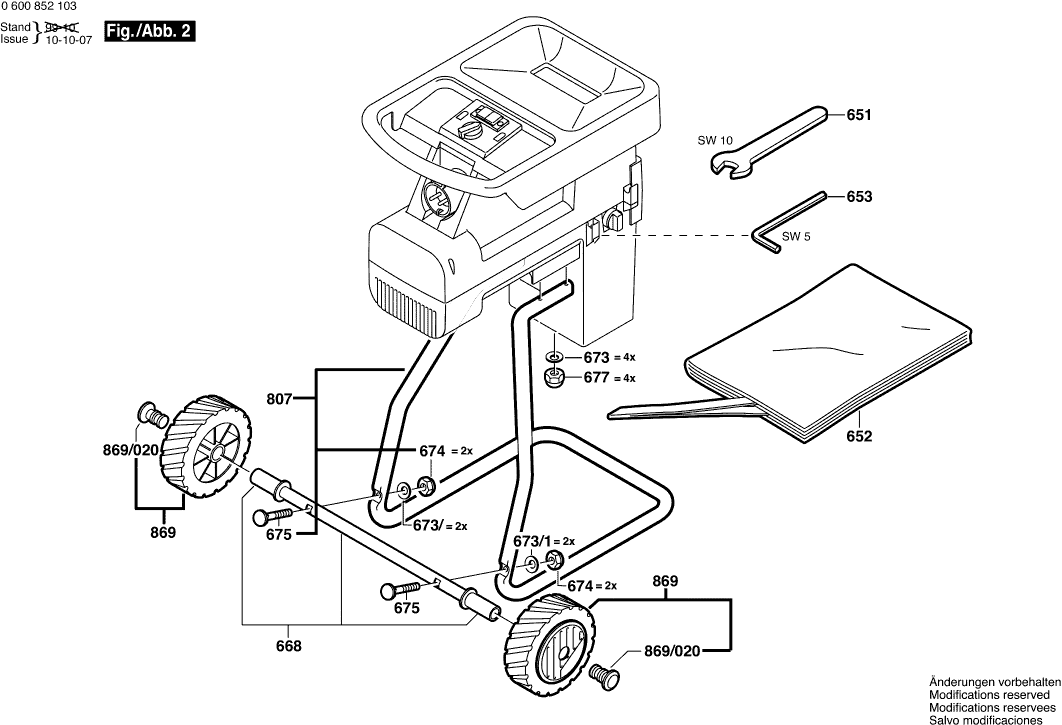

Onderdelen tekening 2

Onderdelen lijst van de Bosch 0600852103 ( AXT2500HP )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Niet meer leverbaar, geen vervanging
2 1600591021@32
Niet meer leverbaar, geen vervanging
3 1600290034@32
Schakelaarplaat
4/10 1605190132@32 2.24 2.71
Schakelaar
4/30 1607200131@32 20.42 24.71
Schakelaarknop
4/40 1602025029@32 1.94 2.35
Niet meer leverbaar, geen vervanging
4/50 1605500207@32
Lenskopschroef KT 4,0x14
4/60 1603425001@32 2.24 2.71
Lenskopschroef
4/70 2914211503@32 1.18 1.43
Aansluitdeel
6 1605190060@32 13.93 16.86
Niet meer leverbaar, geen vervanging
7 1607328069@32
Typeplaat
8 1601118K72@32 2.24 2.71
Aanwijzingsplaat
9 1601118928@32 1.94 2.35
Aanwijzingsplaat
10 1601118A81@32 0.83 1.00
Afdekplaat
12 1605500190@32 1.70 2.06
Behuizingsonderdeel GROEN
13 1605190057@32 40.61 49.14
Carterdeksel
15 1605190183@32 36.85 44.59
Niet meer leverbaar, geen vervanging
16 1605190055@32
Zelfklevende Plaat
17 1601118916@32 0.83 1.00
Niet meer leverbaar, geen vervanging
29 1607200134@32
Kabelboom
30 1604449010@32 15.71 19.01
Schakelaargeleiding
33 1605190059@32 0.83 1.00
Schroefdrvoeringsschroef
42/1 1603435054@32 1.18 1.43
Motor
101 1607220034@32 233.78 282.87
Tandwiel
102 1606318011@32 8.45 10.22
Tandwiel M Inw Vertand Z=112
106 1606334006@32 18.19 22.01
Tandwiel Z=49
112 1606317088@32 4.70 5.69
Tandwiel Z=23
113 1606318008@32 15.71 19.01
Aanloopschijf
117 1600100032@32 0.83 1.00
Aanloopschijf
120 1600100027@32 1.18 1.43
Niet meer leverbaar, geen vervanging
122 1601034040@32
Snapring
125 2916600006@32 1.18 1.43
Borgring
126 2916650009@32 0.83 1.00
Meenemer
127 1606490040@32 5.33 6.45
Stelschroef
129 1603490004@32 2.24 2.71
Schroefdrvoeringsschroef
130 1603414010@32 1.18 1.43
Bevestigingsplaat
131 1601329028@32 0.83 1.00
Afdichting
133 1600290035@32 3.31 4.01
Borgring
135 2916080014@32 0.83 1.00
Enkele Sleutel SW10
651 1607950527@32 2.24 2.71
Opvangreservoir
652 1605411031@32 8.45 10.22
Haakse Schroevendraaier
653 1607950057@32 1.94 2.35
As
668 1607000957@32 11.88 14.37
Onderlegschijf
673 1600190030@32 1.18 1.43
Onderlegschijf
673/1 1600190030@32 1.18 1.43
Zeskant Moer
674 2915061004@32 0.83 1.00
Platkopschroef DIN 603 M6x50
675 2910281213@32 1.18 1.43
Dopmoer
677 2915151001@32 2.24 2.71
Niet meer leverbaar, geen vervanging
804 1607000819@32
Lagerflens
805 1607000813@32 40.61 49.14
Frame
807 1607000829@32 40.61 49.14
Planeetwieldrager
808 1607000874@32 18.19 22.01
Planeetwieldrager
809 1607000820@32 18.19 22.01
Niet meer leverbaar, geen vervanging
814 1605190078@32
Snijkop
815 1607000821@32 130.32 157.69
Niet meer leverbaar, geen vervanging
816 1601000001@32
Schakelaarset
842 1607000863@32 91.56 110.79
Wiel
869 1609351088@32 9.53 11.53
Stoppen
869/020 1609351075@32 3.31 4.01
Typeplaat
888 160111A3H5@32 1.94 2.35
